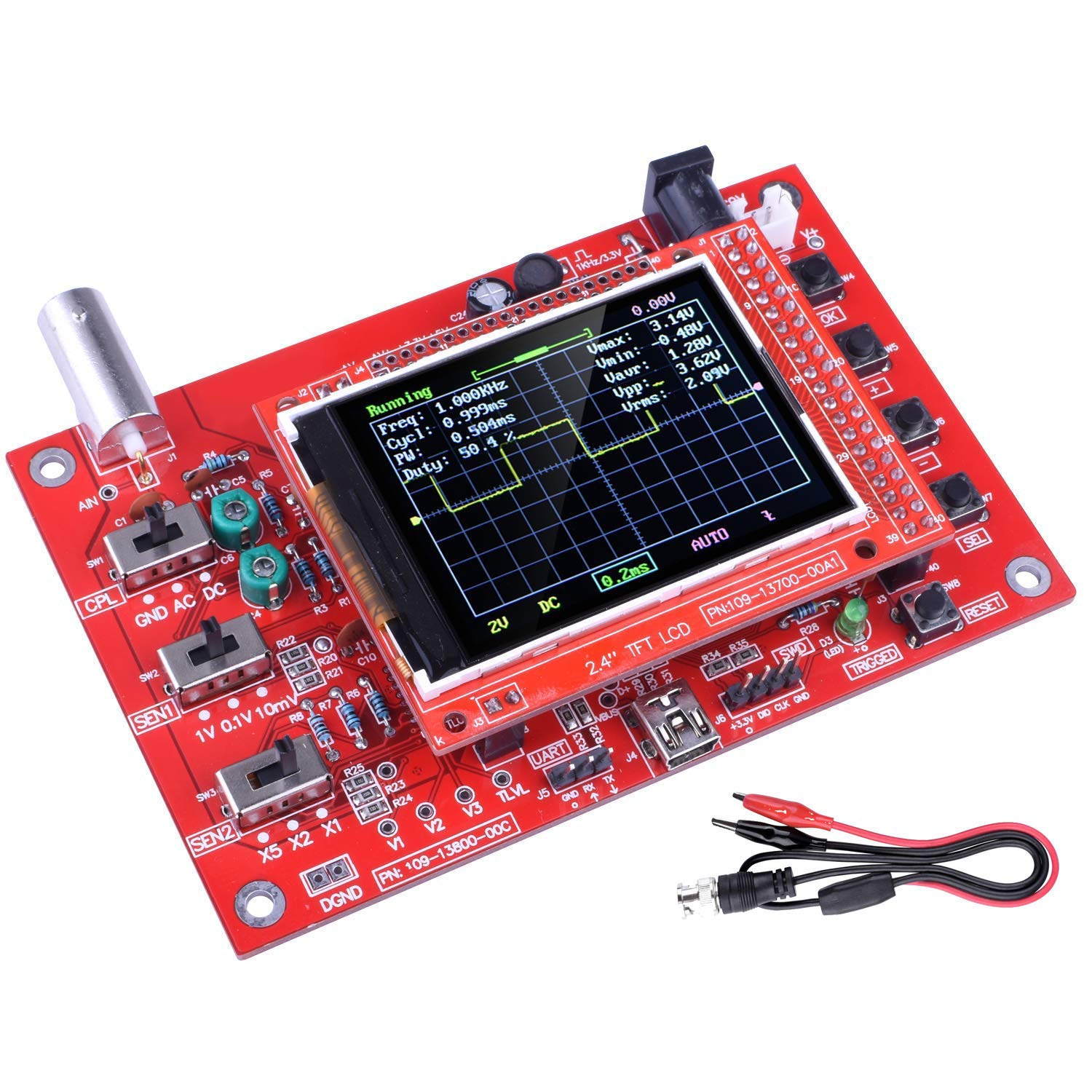

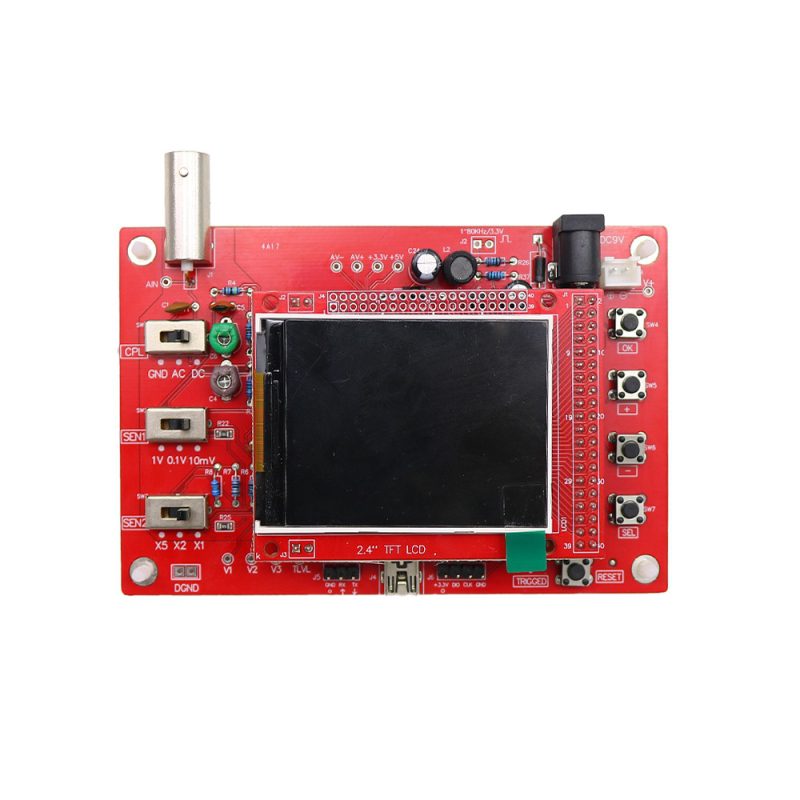

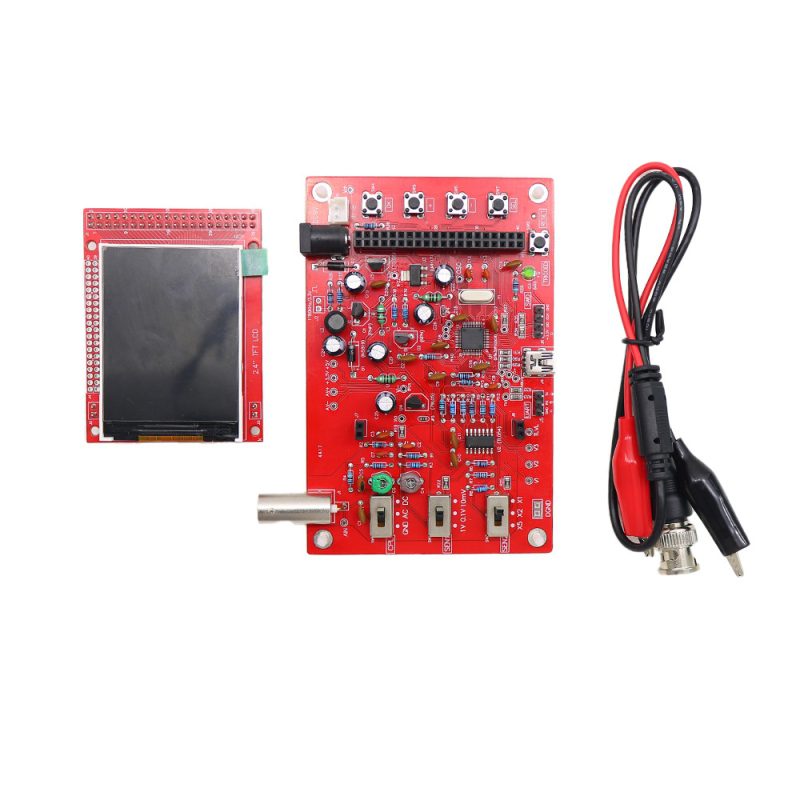

اسیلوسکوپ دیجیتال DSO138 دارای نمایشگر رنگی

اسیلوسکوپ یک دستگاه الکترونیکی است که به کاربر امکان مشاهده و اندازه‌گیری ولتاژ را فراهم می‌کند، به صورت نمودار دوبعدی که محور افقی آن زمان و محور عمودی ولتاژ را نمایش می‌دهد.اسیلبوسکوپ مدل DSO138 با نمایشگر رنگی ۲.۴ اینچی، قابلیت اندازه‌گیری سیگنال‌های با فرکانس تا ۲۰۰ کیلوهرتز و ولتاژ ورودی تا ۵۰ ولت را دارا می باشد که برای پروژه‌های آموزشی و DIY بسیار مناسبند.
DSO138 اندازه‌گیری دقیقی از دامنه ولتاژ، عرض پالس، دوره تناوب و زمان بین دو حادثه مانند پیک‌ها را فراهم می‌کند، و به دلیل سادگی کاربری و انعطاف‌پذیری در اندازه‌گیری‌ها، گزینه‌ای عالی برای افراد مبتدی و علاقه‌مندان به الکترونیک محسوب می‌شود.

مشخصات فنی:

صفحه نمایش: صفحه نمایش LCD رنگی 2.4 اینچی با رزولوشن 320×240 پیکسل
حداکثر نرخ نمونه برداری: 1مگا نمونه در ثانیه (1Msps)
پهنای باند آنالوگ: 0-200 کیلو هرتز
تعداد کانال ها: یک کانال ورودی آنالوگ
محدوده ولتاژ ورودی: 0 تا 50 ولت
امپدانس ورودی:1 مگااهم
دامنه حساسیت ولتاژ: از 10mv/dec تا 5v/dev
حالت های (Trigger): خودکار(Auto)، معمولی(Normal)، تک(Single)
پارامتر های اندازه گیری: ولتاژ پیک به پیک (Vpp)، فرکانس (Frequency)، دوره (Period)، سیکل کاری (Duty Cycle)، متوسط ولتاژ (Average Voltage)

کاربرد:

اسیلوسکوپ دیجیتال DSO138 مناسب برای آموزش مفاهیم پایه الکترونیک و استفاده در آزمایشگاه‌ها و کلاس‌های درس است.
این اسیلوسکوپ همچنین برای علاقه‌مندان به پروژه‌های DIY بسیار مفید است و به آنها کمک می‌کند تا اصول کار با اسیلوسکوپ را یاد بگیرند.
با قابلیت اندازه‌گیری و مشاهده سیگنال‌های الکتریکی، این اسیلوسکوپ گزینه‌ای ایده‌آل، برای عیب‌یابی و تعمیر مدارهای الکترونیکی ساده به شمار می‌رود.

Specification

Number of Channel: 1
Analog Bandwidth: 0 – 200KHz
Sensitivity: 10mV/Div – 5V/Div
Sensitivity error: < 5%
Resolution: 12-bit
Maximum Input voltage: 50Vpk
Coupling: DC, AC, GND
Max Real-time Sampling Rate: 1Msps
Timebase: 10us/Div – 500s/Div
Record Length: 1024
Trigger Modes: Auto, Normal, Single
Trigger Types: Rising/falling edge
Trigger Position: 1/2 of buffer size fixed
2.4-inch color TFT LCD with 320 x 240 resolution
9V DC (8 – 12V acceptable)
Supply Current: 120mA
Dimension: 117mm X 76mm X 15mm
Weight: 70 gram (not including cables)
