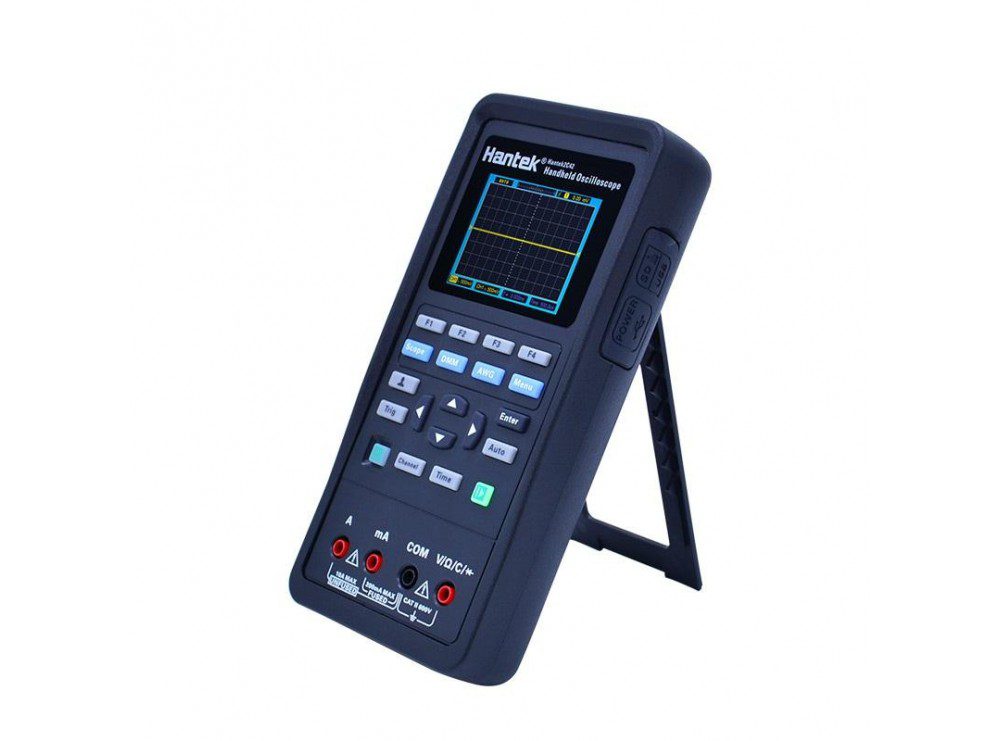

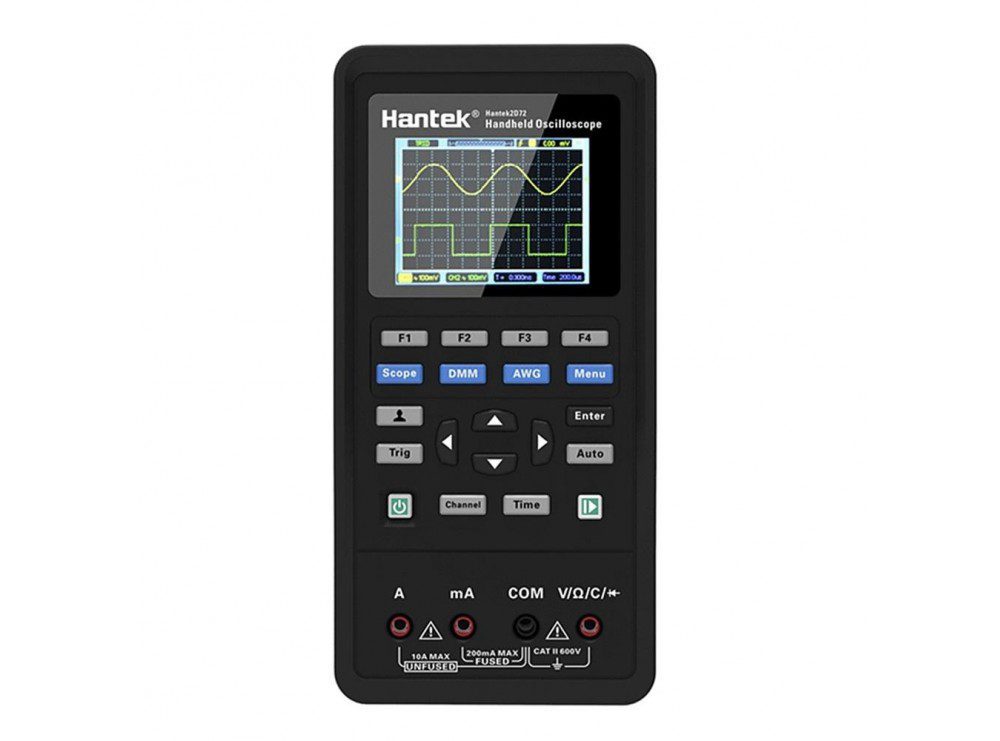

اسیلوسکوپ دیجیتال پرتابل دو کاره HANTEK 2C42

معرفی

اسیلوسکوپ دیجیتال هانتک 2C42  یکی از ابزارهای پیشرفته و مفید در زمینه الکترونیک و مهندسی است که به صورت همزمان از 2 کانال سیگنال با پهنای باند 40 مگاهرتز پشتیانی می کند. این دستگاه با ویژگی‌ها و قابلیت‌های منحصر به‌ فرد خود مثل: صفحه نمایش 2.8 اینچی رنگی TFT با رزولوشن بالا ، حافظه داخلی برای ذخیره ه‌سازی داده‌ها، عملکرد مولتی‌متر داخلی، داشتن یک پورت USB جهت اتصال به کامپیوتر و تحلیل داده ها ؛ جایگاه ویژه ای را در بازار، برای کاربرانی که به دنبال ابزاری قابل حمل و با عملکرد بالا هستند را پیدا کرده است.

مشخصات

پهنای باند 40 مگاهرتزی
پشتیبانی از 2 کانال سیگنال
سرعت نمونه برداری: 250 مگاسمپل
دقت زمان: 10 میلی ولت تا 10 ولت بر خانه
دقت فرکانس/دوره: 5 نانوثانیه تا 500 ثانیه بر خانه
رنج اندازه گیری ولتاژ: 400 میلی ولت تا 600 ولت DC و 4 تا 600 ولت AC
رنج اندازه گیری جریان: 40 میلی آمپر تا 10 آمپر
رنج اندازه گیری مقاومت: 400 اهم تا 40 مگا اهم
رنج اندازه گیری خازن: 10 پیکوفاراد تا 100 نانوفاراد
تست اتصال کوتاه
تست دیود

کاربرد

اسیلوسکوپ دیجیتال پرتابل دو کاره HANTEK 2C42 یک ابزار چند منظوره است که ترکیبی از عملکردهای اسیلوسکوپ و مولتی‌متر را در یک دستگاه جمع و جور و قابل حمل،  در محیط های مختلف از جمله سایت‌های صنعتی و محیط‌های کاری خارجی، آموزشگاه ها و … را ارائه می‌دهد. این دستگاه در کاربردهای مختلفی مثل: عیب یابی مدار های الکترونیکی، اندازه گیری دقیق ولتاژ و جریان، تحلیل و نمایش شکل موج، آزمایش و توسعه مدارهای جدید، تست و نگهداری تجهیزات الکترونیکی و … مورد استفاده قرار می‌گیرد.

محتویات داخل بسته بندی

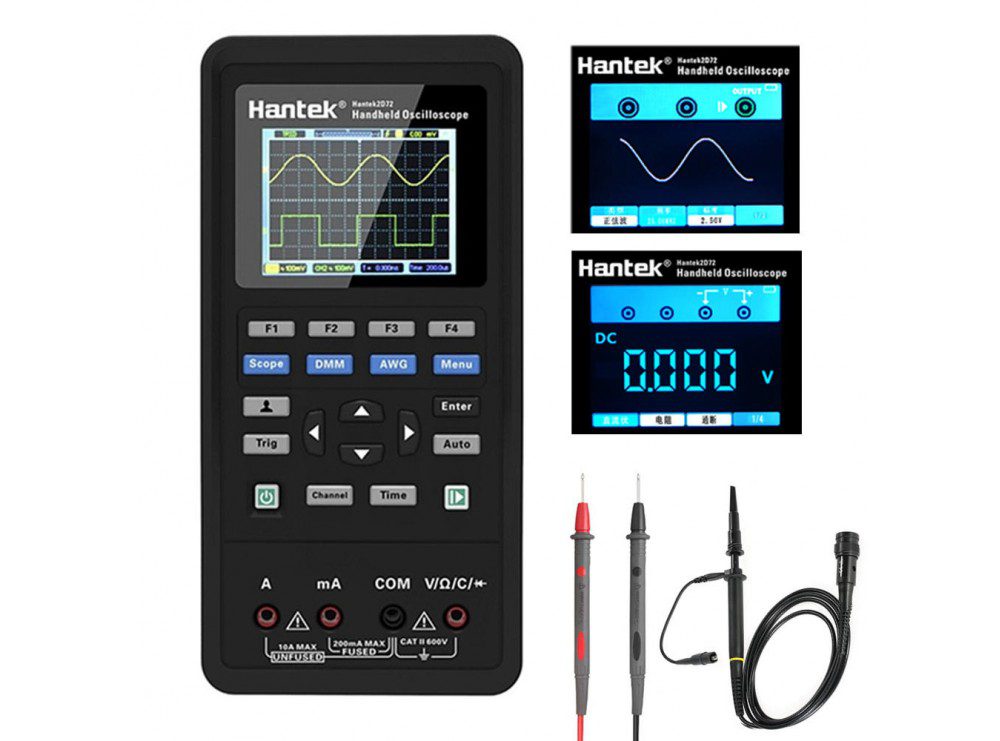

یک عدد اسیلوسکوپ
کیف همراه
شارژ به همراه کابل

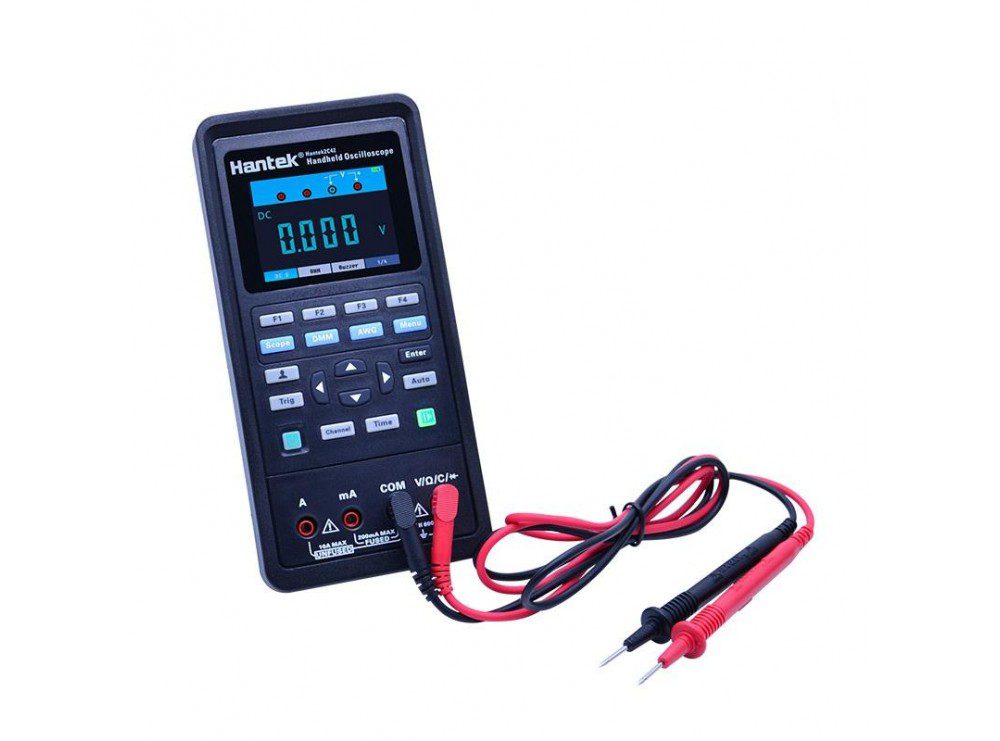

پراب مولتی متری
پراب فانکشن – BNC

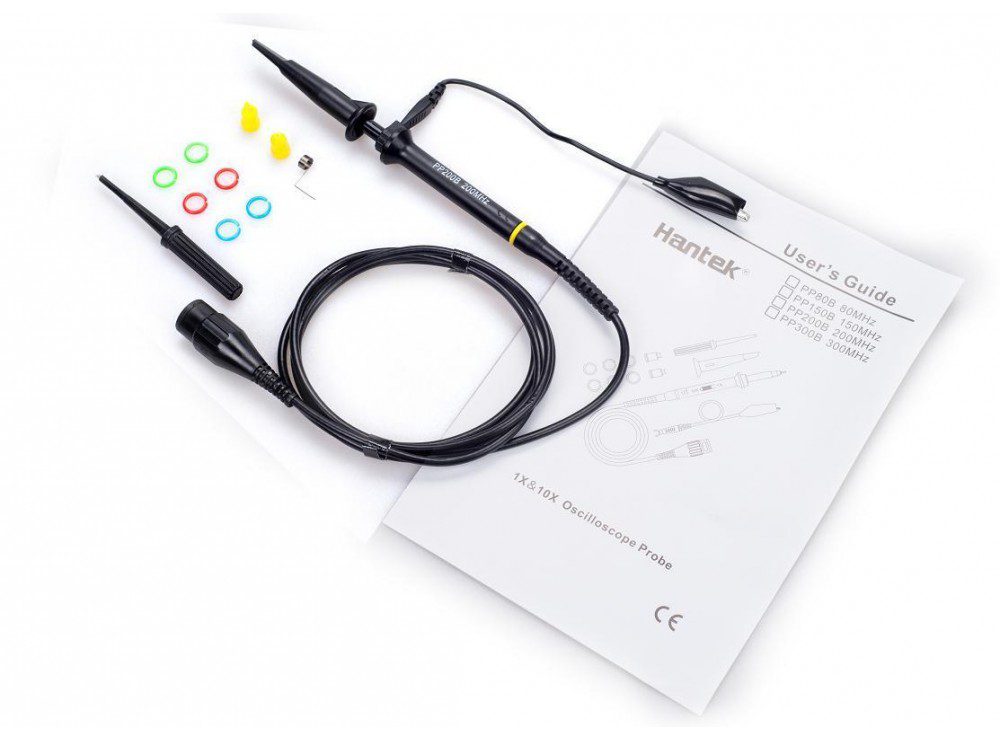

پراب اسکوپ

Introduction

Hantek 2C42 is a portable two-channel oscilloscope with a bandwidth of 40 MHz, a sampling frequency of 250 MSa / s and a memory capacity of 6 thousand. points. The Hantek 2C42 handheld oscilloscope is also equipped with multimeter functions, it measures direct / alternating voltage and current, resistance, capacitance, and also performs diode and conductivity tests.

Features

• Bandwidth: 40 MHz
• Number of channels: 2 channels
• Sampling speed: 250 MV / s (Real time) / 125 MV / s when using 2 channels.
• Memory capacity: 6,000 dots / 3000 dots per channel when using 2 channels
• 2.8 “TFT display resolution: 320 x 240
• Vertical: 10mV /div- 10V /div
• Scan: 5ns / div – 500sec / div
• Built-in Li-Ion battery

Multimeter functions

• voltage measurement DC: 400.00mV-600V AC: 4.000V-600V
• current measurement AC / DC: 40.00mA-10.00 A
• resistance measurement: 400.0 Ohm – 40.00 MΩ
• measurement of capacitance : 10pF – 100nF
• conductivity testing
• diode testing

مقایسه ی دو مدل HANTEK 2C42 و HANTEK 2C72
