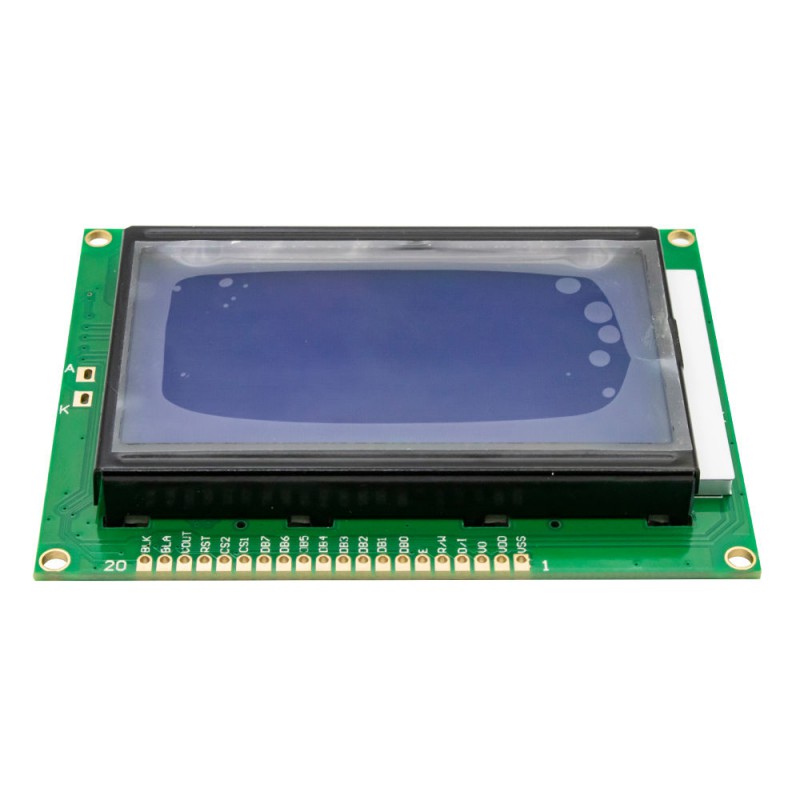

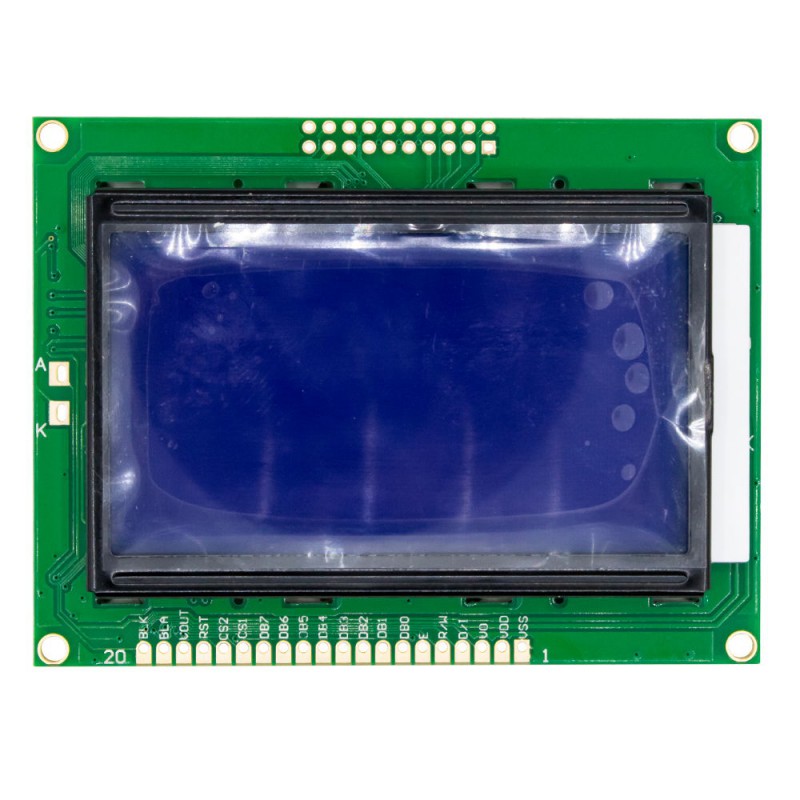

نمایشگر GLCD 64×128 گرافیکی بک لایت آبی با درایور KS108 فریم کوچک

نمایشگر گرافیکی مدل 12864A یک ماژول LCD با وضوح 128×64 پیکسل است که برای نمایش داده‌ها، نمودارها و اشکال گرافیکی در پروژه‌های الکترونیکی طراحی شده است. این نمایشگر با کنترلر KS0108 یا چیپ‌های سازگار کار می‌کند و ارتباط آن از طریق رابط موازی 8 بیتی انجام می‌شود. ولتاژ کاری 5 ولت و مصرف پایین آن باعث شده تا به‌راحتی با اکثر میکروکنترلرها مانند Arduino، STM32 و AVR سازگار باشد. فریم کوچک و طراحی فشرده این مدل، امکان نصب در دستگاه‌هایی با محدودیت فضا را فراهم می‌کند. نور پس‌زمینه آبی LED با کنتراست بالا، خوانایی متن و گرافیک را در محیط‌های کم‌نور بهبود می‌دهد. این نمایشگر به دلیل پشتیبانی گسترده نرم‌افزاری و سخت‌افزاری، گزینه‌ای قابل‌اعتماد برای طراحی واسط کاربری، منوهای دیجیتال و نمایش داده‌های حسگرها در سیستم‌های صنعتی و آموزشی است.

مشخصات

• وضوح نمایشگر: 128×64 پیکسل
• ولتاژ کاری: 5V DC
• کنترلر داخلی: KS0108 یا سازگار با آن
• نوع نمایشگر: LCD گرافیکی STN
• رنگ پس‌زمینه: آبی
• نوع بک‌لایت: LED آبی
• جریان مصرفی بک‌لایت: 120mA

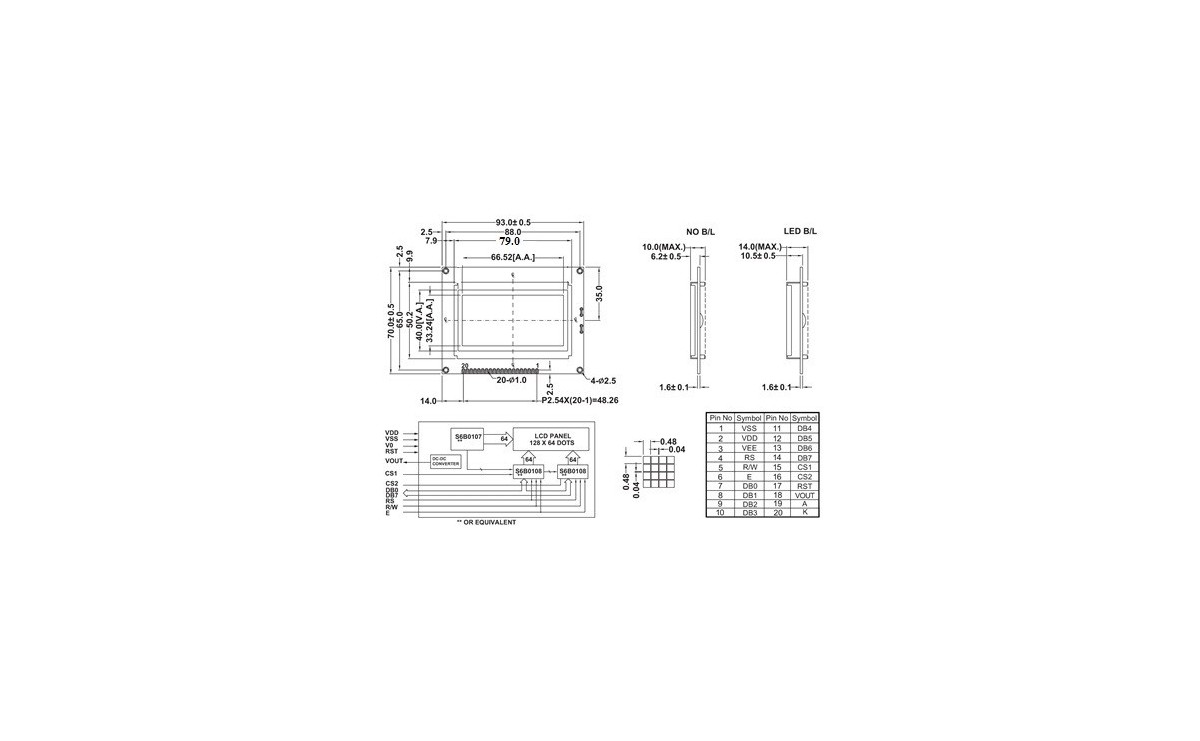

• ابعاد کلی ماژول: 93.0×70.0×14.0mm
• ابعاد ناحیه فعال: 66.5×33.0mm
• اندازه نقطه (Dot Size): 0.50×0.50mm
• فاصله بین نقاط (Dot Pitch): 0.52×0.52mm
• تعداد پایه‌ها: 20 پین
• رابط ارتباطی: موازی 8 بیتی
• دمای کاری: -20 تا +70°C
• مدل: 12864A

کاربردهای رایج

این نمایشگر برای طراحانی مناسب است که به دنبال یک صفحه‌نمایش گرافیکی کم‌حجم، باکیفیت و مقرون‌به‌صرفه هستند. از آن در انواع پروژه‌های مانیتورینگ، نمایش منوهای دیجیتال، کنترل صنعتی و سیستم‌های آموزشی استفاده می‌شود.

•  پروژه‌های Arduino و AVR
•  نمایشگر گرافیکی برای دستگاه‌های اندازه‌گیری
•  کنترل‌پنل سیستم‌های صنعتی
•  ساعت و تقویم دیجیتال
•  نمایشگر ربات و ماشین‌های خودکار
•  نمایش داده‌های سنسور در محیط‌های IoT
•  کنترل‌پنل چاپگرهای سه‌بعدی و CNC
•  دستگاه‌های آزمایشگاهی و پزشکی
•  سیستم‌های مانیتورینگ محیطی
• آموزش برنامه‌نویسی گرافیکی با میکروکنترلرها

Specification

Number of Character : 128×64
Module Size : 93.0(W)x70.0(H)x9.7/14.5(D)mm Max
Dot Size/Dot Pitch : 0.50(W)x0.50(H)mm/0.52(W)x0.52(H)mm
Backlight :BLUE
Built-in Controller KS0108 or compatible
