شیلد نمایشگر LCD کاراکتری 1602 آردوینو

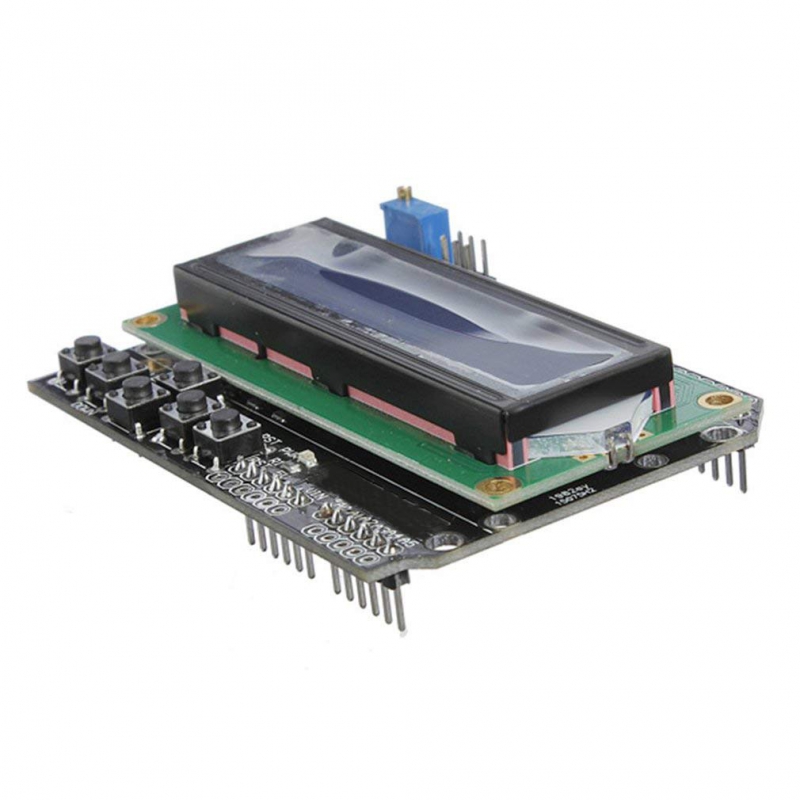

شیلد نمایشگر LCD کاراکتری 1602 آردوینو یک شیلد کاربردی برای ساخت منو و نمایش خروجی داده‌های سنسورها و ماژول‌ها مناسب می باشد. در ساخت این شیلد از LCD کاراکتری 1602 و 6 عدد میکرو سوئیچ استفاده شده است. در شیلد نمایشگر LCD کاراکتری 1602 جهت صرفه جویی در پین های آردوینو تنها از پین A0 برای خواندن مقادیر میکرو سوئیچ ها استفاده شده است.راه اندازی این شیلد بدون نیاز به هیچ گونه سیم کشی و به سادگی با قرار دادن روی آردوینو (UNO و MEGA) امکان پذیر می باشد.

توجه

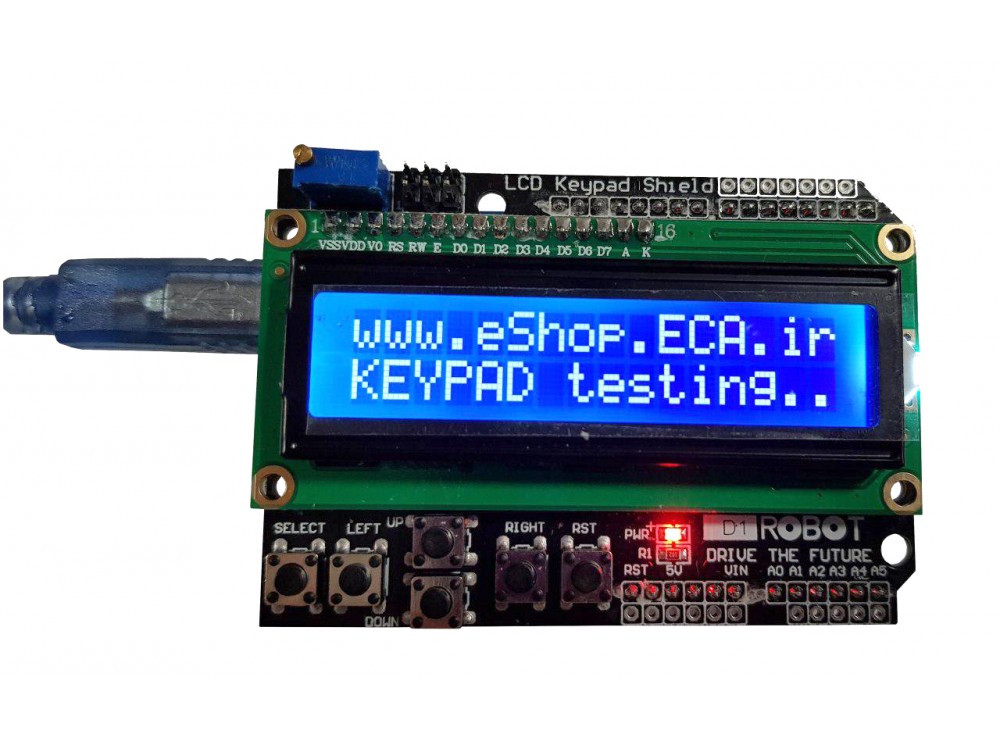

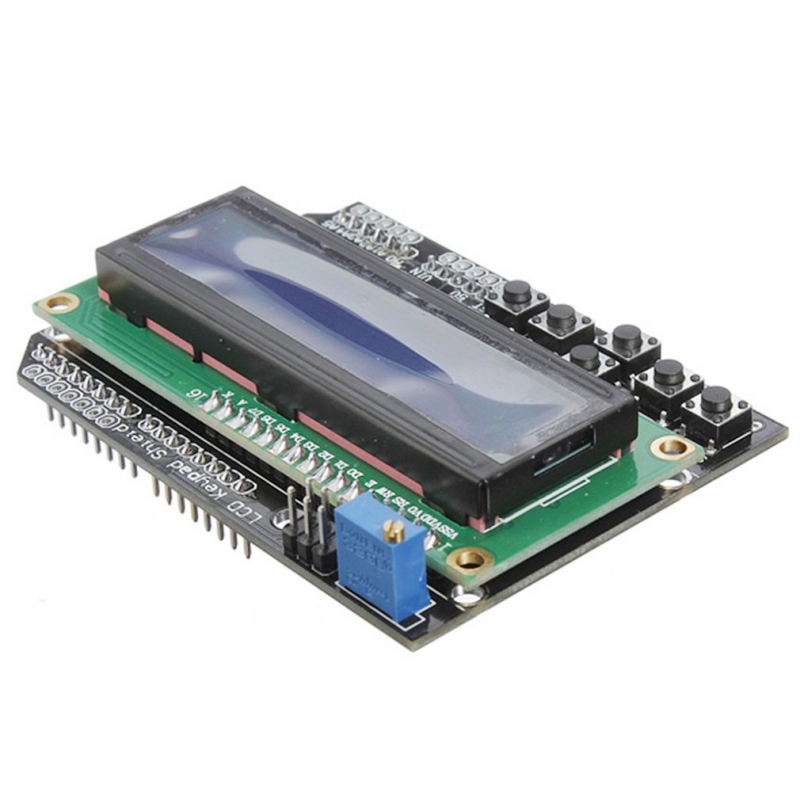

پس از آپلود کد اگر کاراکترها روی LCD ظاهر نشوند،. در این صورت شما باید کنتراست صفحه را تنظیم کنید تا صفحه نمایش به وضوح نمایش داده شود. با چرخش پتانسیومتر در جهت عقربه های ساعت، نور صفحه زیاد، و با چرخش در خلاف جهت عقربه ساعت، نور LCD کم می‌شود.

Introduction

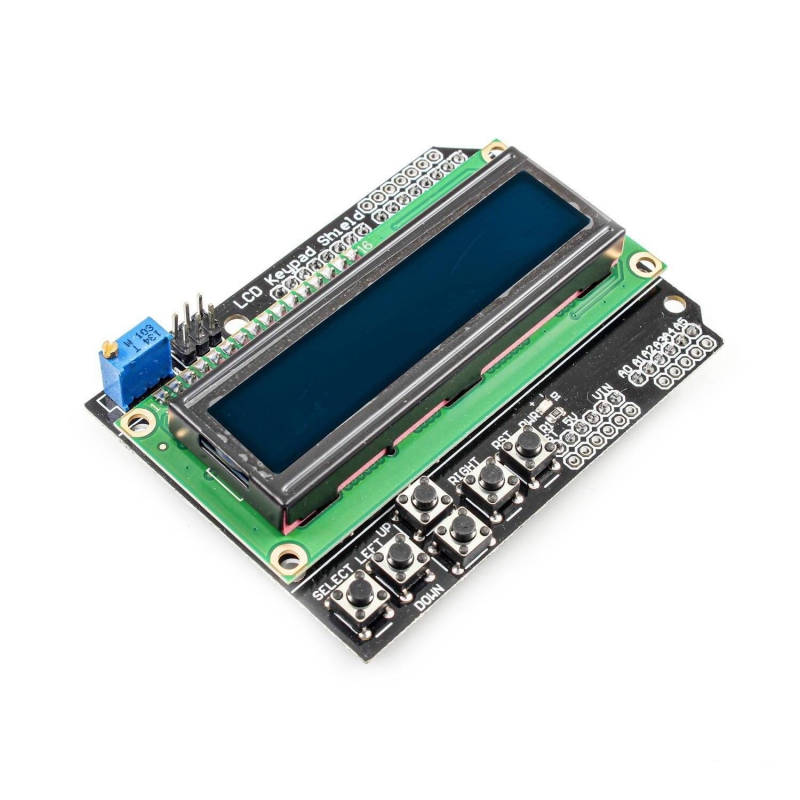

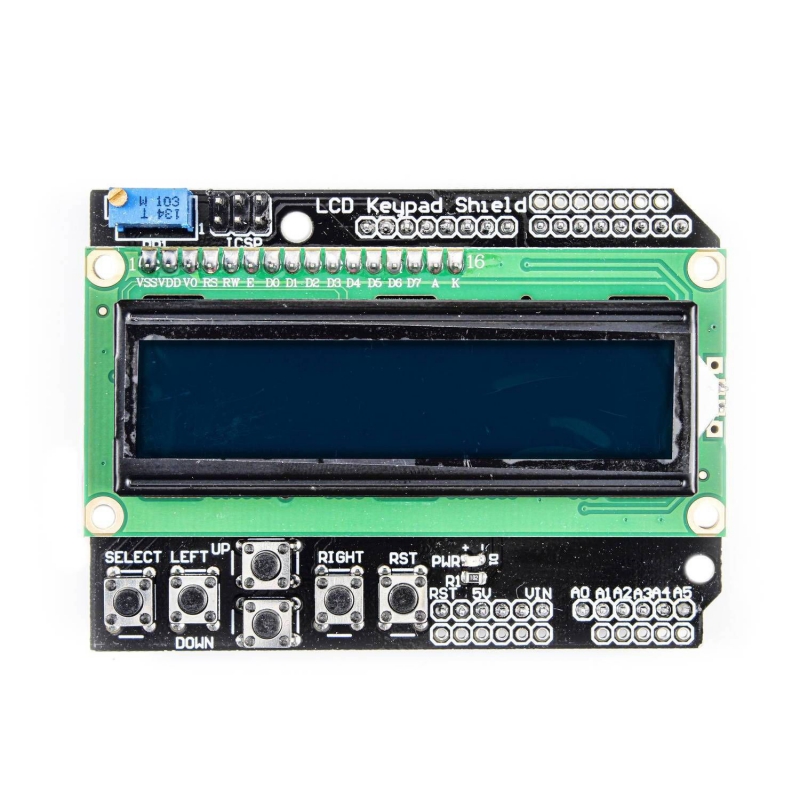

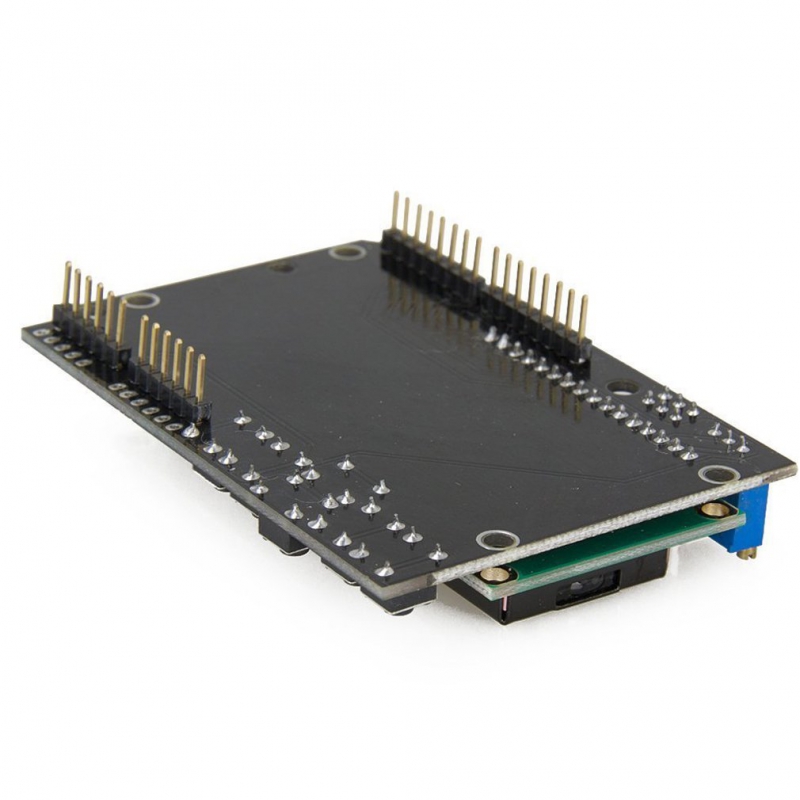

Arduino LCD1602 character LCD expansion board , PCB Immersion Gold processing technology, materials and full board with a new high-quality 2 -line 16 -character LCD, not only has the contrast knob, backlight selector switch, also has four directional buttons, an option button and a reset button; this 1602 LCD expansion board to simplify the circuit in the true sense, this plug directly board Arduino Duemilanove to the controller .

Specification

Module size: 20.5mm × 41mm
Module Weight: 57g
Display capacity: 16 × 2 character
Chip Operating voltage: 4 . 5 – 5 . 5V
Working current: 2 . 0mA (5 . 0V)
Module optimum operating voltage: 5 . 0V
character size: 2 . 95 × 4 . 35 (W × H) mm
