نمایشگر صنعتی LCD 7 inch مدل HY070BOQ01
3,217,000 تومان
نمایشگر GLCD 64x128 گرافیکی 1.9 اینچی SPI بک لایت آبی
950,000 تومان
OLED 128×64 0.96 inch تک رنگ
4
آیتم فروخته شده در 24 ساعت
نمایشگر OLED تکرنگ Passive Matrix با رزولوشن 128×64 پیکسل، درایور SSD1306 و پشتیبانی از رابطهای I2C و SPI برای کاربردهای کممصرف و صنعتی
کد کالا 45746
486,000 تومان
موجود
موجود
5
نفر در حال مشاهده این محصول هستند!
توضیحات
این نمایشگر OLED سایز 0.96 اینچ از نوع Passive Matrix بوده و به دلیل استفاده از تکنولوژی OLED، بدون نیاز به نور پسزمینه، کنتراست بسیار بالا و زاویه دید گستردهای ارائه میدهد. ماژول UG-2864HMBEG01 به درایور شناختهشده SSD1306 مجهز است که سازگاری کامل با میکروکنترلرهای رایج و کتابخانههای نرمافزاری استاندارد را فراهم میکند. ساختار COG باعث کاهش ضخامت کلی ماژول شده و آن را برای طراحیهای فشرده و قابلحمل ایدهآل میسازد.
این نمایشگر دارای ناحیه فعال 21.744×10.864 میلیمتر بوده و ترکیب رنگ ناحیهای آبی روشن و زرد را ارائه میدهد که برای تفکیک اطلاعات حیاتی مانند عنوان و دادههای اصلی بسیار کاربردی است. پشتیبانی از رابطهای ارتباطی متنوع شامل I2C، SPI سهسیمه و چهارسیمه و همچنین رابط موازی، انعطاف بالایی در طراحی سختافزار ایجاد میکند. مصرف جریان پایین در کنار روشنایی مناسب، این ماژول را به گزینهای مطمئن برای پروژههای باتریمحور و سیستمهای امبدد تبدیل کرده است.
مشخصات
- ولتاژ کاری منطق VDD: 1.65V تا 3.3V
- ولتاژ تغذیه نمایشگر VCC: 8.5V تا 9.5V
- رزولوشن: 128×64 پیکسل
- سایز قطری صفحهنمایش: 0.96 اینچ
- ابعاد پنل: 26.70×19.26×1.45 میلیمتر
- ابعاد ناحیه فعال: 21.744×10.864 میلیمتر
- گام پیکسل: 0.17×0.17 میلیمتر
- سایز پیکسل: 0.154×0.154 میلیمتر
- نوع نمایش: Passive Matrix OLED
- رنگ نمایش: Area Color آبی روشن و زرد
- درایور: SSD1306
- رابط ارتباطی: I2C , 3-wire SPI , 4-wire SPI , 8-bit Parallel
- دمای کاری: -30°C تا 70°C
- دمای نگهداری: -40°C تا 80°C
- وزن: 1.54 گرم
- سازنده: Univision Technology Inc.
کاربردهای رایج
این نمایشگر برای کاربرانی مناسب است که به یک صفحهنمایش کوچک، کممصرف و خوانا با سازگاری نرمافزاری بالا نیاز دارند. ترکیب ابعاد جمعوجور، کیفیت نمایش عالی و رابطهای ارتباطی متنوع باعث میشود در طیف گستردهای از پروژههای آموزشی، صنعتی و تجاری بهراحتی قابل استفاده باشد.
- نمایش اطلاعات سنسورها در پروژههای آردوینو و ESP
- رابط کاربری در تجهیزات قابلحمل و باتریمحور
- نمایش منو و وضعیت سیستم در دستگاههای صنعتی
- پروژههای اینترنت اشیا IoT
- ابزارهای اندازهگیری و دیتالاگرها
- تجهیزات پزشکی غیرحیاتی
- ماژولهای کنترلی و مانیتورینگ
- پروژههای آموزشی الکترونیک و امبدد
The UG-2864HMBEG01 is a compact 0.96-inch OLED display module based on passive matrix technology, offering a resolution of 128×64 pixels within a very small footprint. Thanks to OLED self-emissive technology, the module does not require a backlight, resulting in excellent contrast, deep blacks, fast response time, and wide viewing angles exceeding 160 degrees.
This display integrates the widely used SSD1306 driver IC, ensuring high compatibility with popular microcontrollers and development platforms. The controller supports multiple communication interfaces, including I2C, 3-wire SPI, 4-wire SPI, and 8-bit parallel, providing great flexibility for hardware designers. The COG (Chip On Glass) construction minimizes thickness and weight, making the module suitable for compact and portable electronic devices.
The display features an area color configuration with light blue and yellow segments, which is especially useful for visually separating critical information such as headers, status indicators, or alerts. With low operating current and stable performance over a wide temperature range, this OLED module is a reliable choice for embedded systems, industrial equipment, and battery-powered applications.

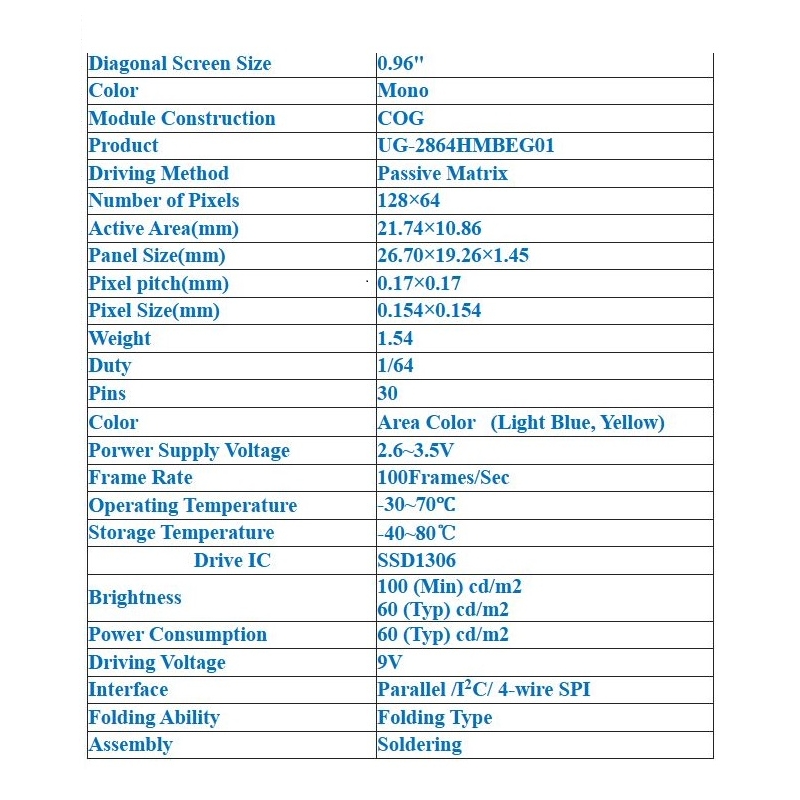

Specifications
- Display Size: 0.96 inch
- Resolution: 128 x 64 pixels
- Display Type: Passive Matrix OLED
- Display Color: Area Color (Light Blue, Yellow)
- Active Area: 21.744 x 10.864 mm
- Panel Dimensions: 26.70 x 19.26 x 1.45 mm
- Pixel Pitch: 0.17 x 0.17 mm
- Pixel Size: 0.154 x 0.154 mm
- Driver IC: SSD1306
- Logic Supply Voltage (VDD): 1.65 V to 3.3 V
- Display Supply Voltage (VCC): 8.5 V to 9.5 V
- Interfaces: I2C, 3-wire SPI, 4-wire SPI, 8-bit Parallel
- Operating Temperature: -30 °C to 70 °C
- Storage Temperature: -40 °C to 80 °C
- Weight: 1.54 g
- Manufacturer: Univision Technology Inc.
Typical Applications
This OLED display module is ideal for designers who need a small, high-contrast screen with low power consumption and broad interface compatibility. Its compact size and proven SSD1306 controller make it easy to integrate into both prototype and production designs.
- Arduino and ESP-based projects
- Embedded system user interfaces
- Portable and battery-powered devices
- IoT control panels
- Measurement instruments and data loggers
- Industrial monitoring systems
- Educational electronics projects
- Status and menu displays in compact devices
