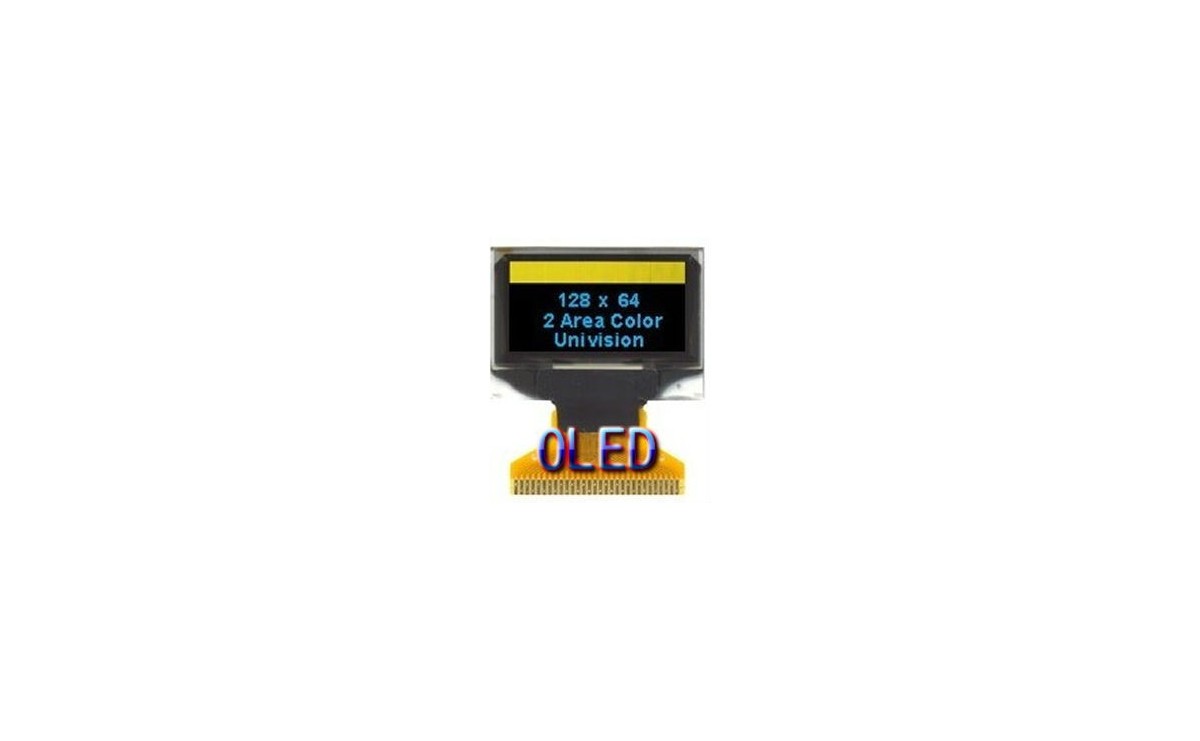

OLED 128×64 0.96 inch دو رنگ زرد-آبی

معرفی

این نمایشگر OLED دو رنگ 0.96 اینچی محصولی از شرکت  Univision Technology است.این نمایشگر از نوع  گرافیکی بوده و  رزولیشن آن 128×64 پیکسل است. نمایشگرهای OLED نیاز به نور پس زمینه  Backlight ندارند و پیکسل ها خودشان نور افشانی می کنند و در مقایسه با LCD های کریستال مایع باریکتر و شفاف تر  و کنتراست بالاتر  و مصرف توان کمتری دارند.چیپ درایور این ماژول SSD1306 است که توانایی ارتباط I2C را برای این ماژول فراهم می آورد.

ویژگی ها

اندازه صفحه نمایش: 0.96 اینچ
رزولیشن: 128×64
قابلیت نمایش دو رنگ آبی و زرد
خروجی فلت کابل
ولتاژ تغذیه: 2.5 تا 5 ولت DC
جریان مصرفی: 20 میلی آمپر
پروتکل ارتباطی:  I2Cو SPIو پارالل
دارای کنترلر داخلی SSD1306
تعداد پین : 30 پین

کاربردها

مدیا پلیرهای دیجیتال قابل حمل
کاربردهای تبلیغاتی
پروژه های الکترونیکی

Introduction

 Self-luminous OLED display without backlight, both day and night display bright and sharp! More effective than the LCD.
Full screen display lit the whole power consumption of about 22.75mA;
Ordinary characters full-screen display, consumes about 5mA;
All Blacks are not displayed not hibernate, power consumption 1.2mA;
Hibernation about hundreds uA

Specification

Diagonal Screen Size: 0.96″
Color: Yellow+Blue
Module Construction:COG
Product: UG-2864HMBEG01
Driving Method: Passive Matrix
Number of Pixels: 128×64

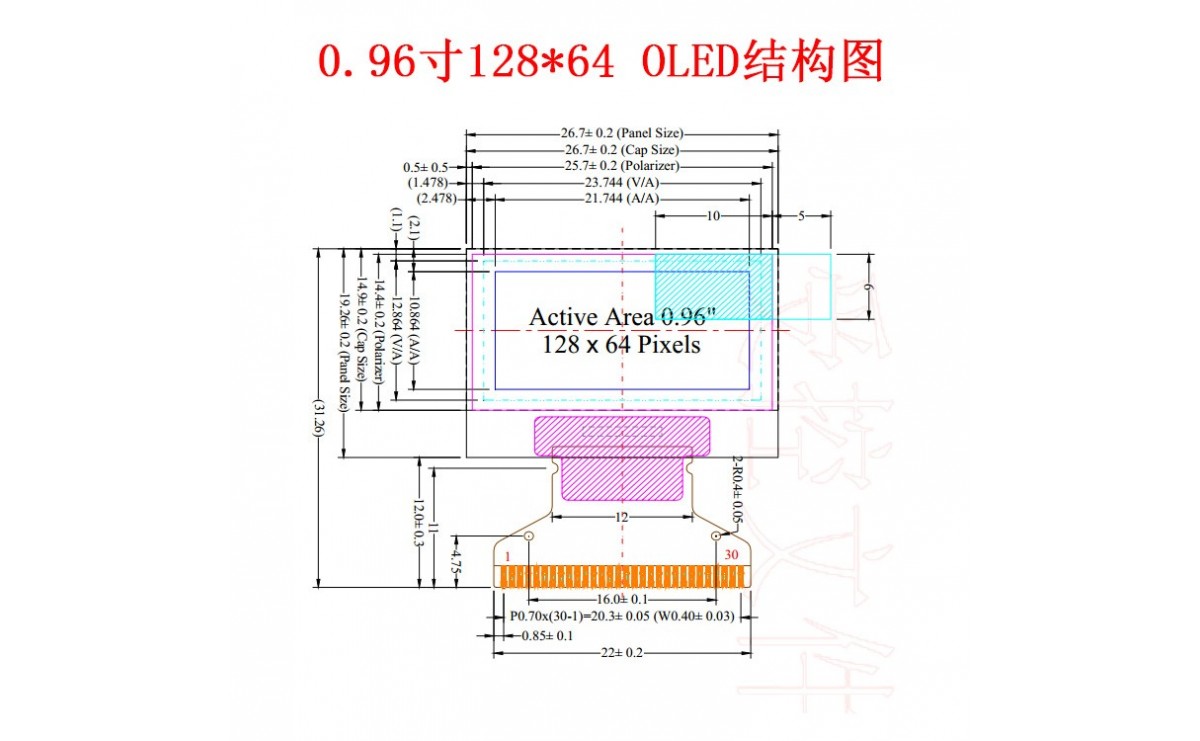

Active Area(mm): 21.74×10.86
Panel Size(mm): 26.70×19.26×1.45
Pixel pitch(mm): 0.17×0.17
Pixel Size(mm): 0.154×0.154
Weight: 1.54
Duty: 1/64
Pins: 30
Color: Area Color   (Light Blue, Yellow)
Porwer Supply Voltage: 2.6~3.5V
Frame Rate: 100Frames/Sec
Operating Temperature: -30~70℃
Storage Temperature: -40~80℃
Drive IC: SSD1306
Brightness:
100 (Min) cd/m2
60 (Typ) cd/m2
Power Consumption: 60 (Typ) cd/m2
Driving Voltage: 9V
Interface: Parallel /I2C/ 4-wire SPI Folding Type Soldering
Folding Ability: Folding Type
Assembly: Soldering
