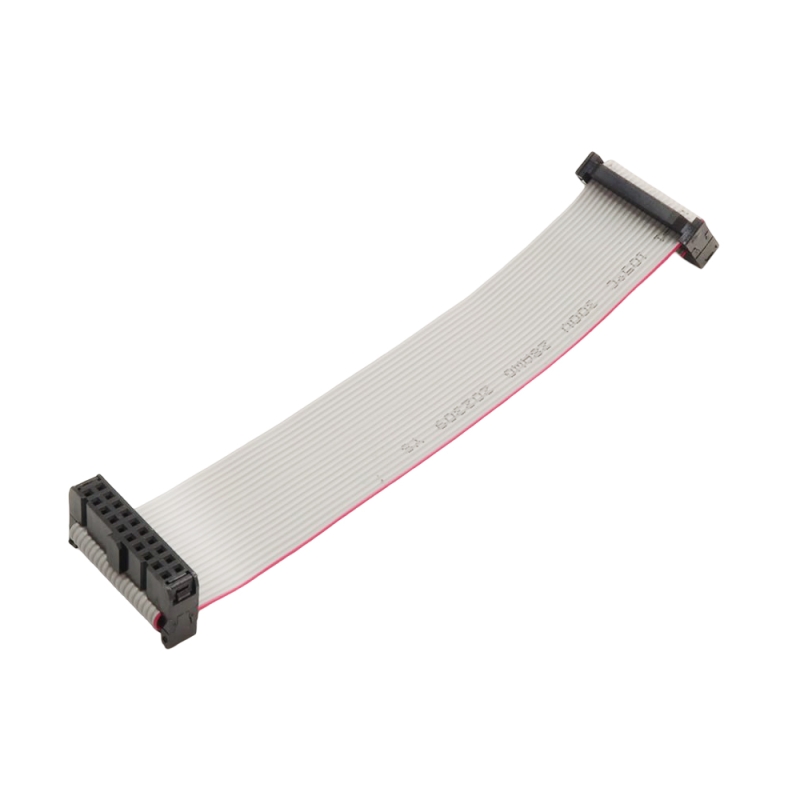

کابل IDC 20Pin مخصوص دستگاه های پروگرامر JTAG

کابل IDC 20 پین یکی از پرکاربردترین کابل‌های رابط در سیستم‌های پروگرام و دیباگ مبتنی بر JTAG است. این کابل از نوع فلت (Flat Ribbon) با 20 رشته سیم موازی است که به‌صورت مکانیکی و دقیق در دو سر آن به کانکتور IDC 2×10 متصل شده‌اند. فاصله بین سیم‌ها برابر با 1.27 میلی‌متر و بین پین‌ها 2.54 میلی‌متر است که مطابق با استاندارد JEDEC طراحی شده‌اند. خط قرمز روی لبه کابل به‌عنوان نشانه پایه شماره 1 به نصب صحیح آن کمک می‌کند. این کابل معمولاً برای اتصال پروگرامرها و دیباگرهای ARM، FPGA، DSP و میکروکنترلرهای پیشرفته به برد هدف مورد استفاده قرار می‌گیرد. استفاده از این نوع کابل به‌دلیل ساختار تخت، باعث کاهش نویز، تداخل الکترومغناطیسی و افزایش پایداری سیگنال‌های JTAG در طول ارتباط می‌شود.

مشخصات

• نوع کانکتور: IDC Female 2×10
• تعداد پین: 20
• طول کابل: 15 سانتی متر
• فاصله بین پین‌ها: 2.54 میلی‌متر
• فاصله بین رشته سیم‌ها: 1.27 میلی‌متر
• رنگ‌بندی کابل: خاکستری با خط قرمز روی سیم شماره 1
• نوع اتصال کانکتور: مکانیکی (پرس شده)
• طول کابل: 20 تا 30 سانتی‌متر (بسته به مدل انتخابی)
• جریان مجاز عبوری: حداکثر 1 آمپر (بسته به کیفیت کابل)
• پشتیبانی از پروتکل‌ها: JTAG، SWD (در صورت پین‌مچینگ صحیح)

کاربردهای رایج

این کابل به‌طور ویژه برای استفاده در سیستم‌های مبتنی بر JTAG طراحی شده و در صنایع الکترونیک، مخابرات و توسعه‌ی نرم‌افزار سیستم‌های توکار کاربرد گسترده دارد.

• اتصال پروگرامر JTAG به میکروکنترلرهای ARM Cortex
• دیباگ و پروگرام تراشه‌های FPGA و CPLD
• ارتباط با سیستم‌های مبتنی بر پروتکل SWD یا Boundary Scan
• آزمایشگاه‌های آموزشی طراحی دیجیتال
• اتصال JTAG دیباگر به بردهای توسعه مانند STM32 Nucleo یا Xilinx
• پروژه‌های IoT و سیستم‌های توکار پیشرفته
• تجهیزات صنعتی با رابط JTAG برای آپدیت یا عیب‌یابی
• توسعه فریمور و بوت‌لودر برای سیستم‌های میکروپروسسوری
• تست سخت‌افزار در خطوط تولید نیمه‌خودکار
• استفاده در تحلیلگرهای سیگنال JTAG و ابزارهای مانیتورینگ
