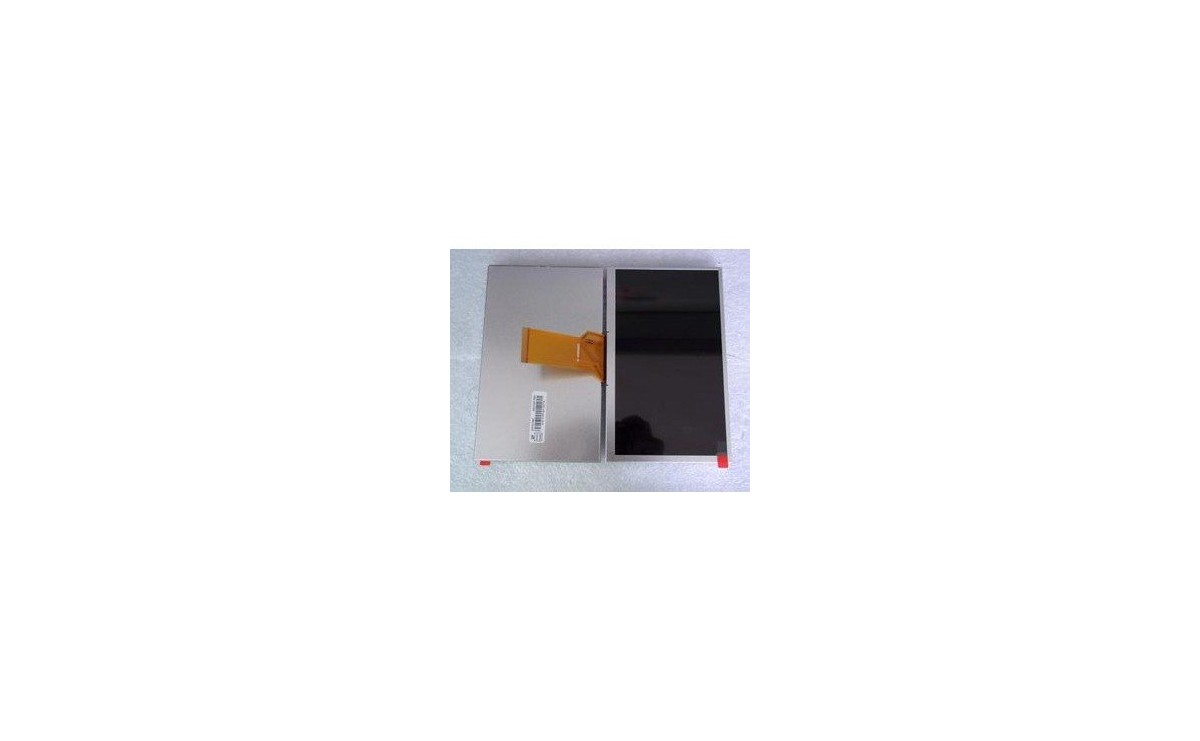

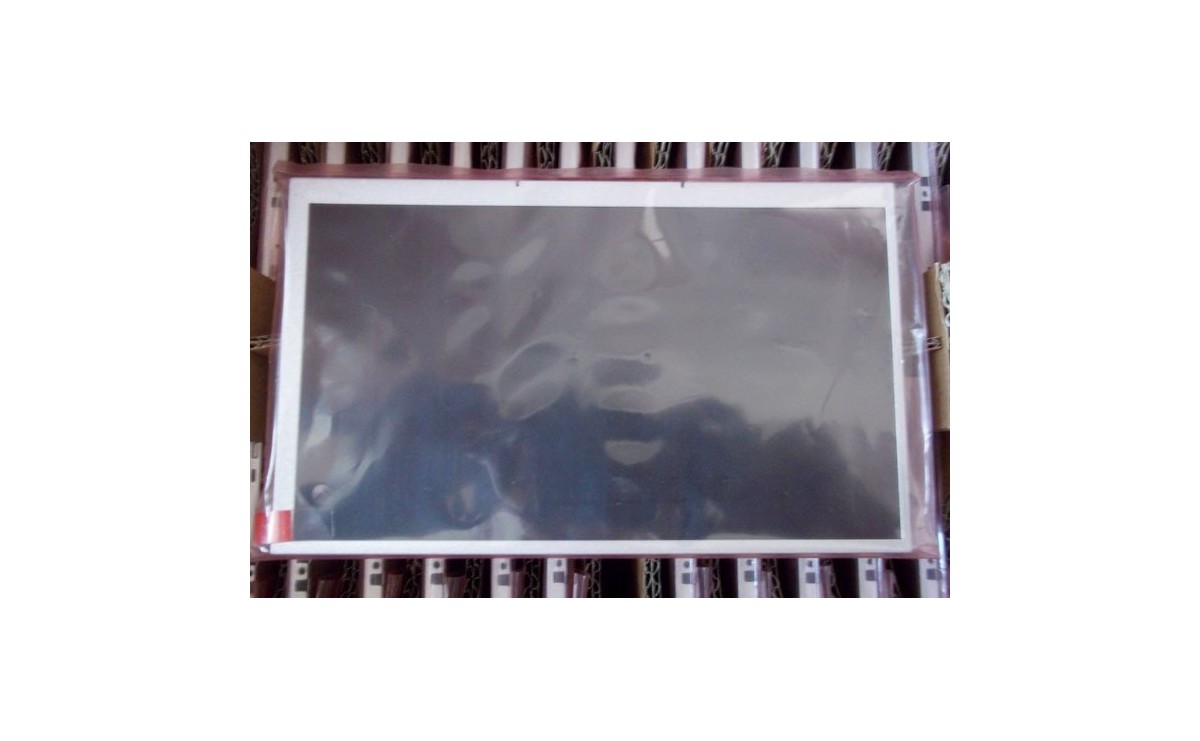

نمایشگر صنعتی LCD 7 inch مدل AT070TN92/94 برند Innolux

نمایشگر مدل AT070TN92/94 از محصولات شرکت Innolux، یک پنل LCD صنعتی با اندازه 7 اینچ و فناوری TFT از نوع TN است که برای محیط‌های صنعتی و سیستم‌های تعبیه‌شده طراحی شده است. این پنل با وضوح 800×480 پیکسل (WVGA) و روشنایی 250 کاندلا بر متر مربع، تصویری شفاف و قابل‌اتکا فراهم می‌کند. نوع نمایشگر از نوع “normally white” و transmissive است، به این معنا که تصویر با نور پس‌زمینه فعال می‌شود و در حالت عادی سفید است. سطح آن دارای پوشش ضدبازتاب (Antiglare) است که دید را در محیط‌های پرنور بهبود می‌دهد. این مدل از نور پس‌زمینه WLED بهره می‌برد و از رابط سیگنال Parallel RGB با پشتیبانی از 6 یا 8 بیت استفاده می‌کند. پاسخ‌گویی سریع و زاویه دید مناسب آن، کاربرد این نمایشگر را در دستگاه‌های کنترل صنعتی، سیستم‌های نمایشی خودرو، و پنل‌های لمسی گسترده کرده است.

مشخصات

نوع پنل: TFT-LCD با فناوری a-Si و نوع TN
اندازه پنل: 7 اینچ بدون تاچ
رزولوشن: 800×480 پیکسل (WVGA)
ابعاد ناحیه فعال: 154.08×85.92 میلی‌متر

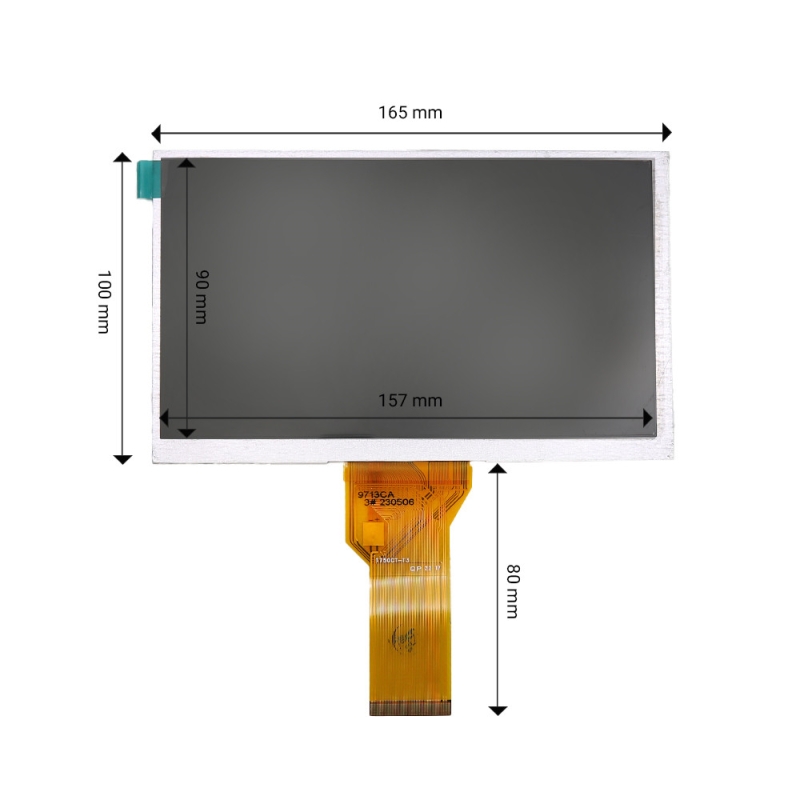

ابعاد کلی پنل: 164.9x100X3.2 میلی‌متر
نوع سطح نمایشگر: مات (ضد بازتاب)
شدت روشنایی: 250 کاندلا بر متر مربع (Typ.)
نسبت کنتراست: 500:1 (Typ.)
تعداد رنگ قابل نمایش: 262هزار / 16.7 میلیون رنگ (6 بیت / 6 بیت با Dithering)
زمان پاسخ‌گویی: 10 میلی‌ثانیه (صعود) / 15میلی‌ثانیه (نزول)
زاویه دید: چپ/راست: 70درجه، بالا: 50 درجه، پایین: 70درجه (نسبت کنتراست ≥10)
نوع نور پس‌زمینه: WLED
نوع نمایش: Transmissive، نور سفید در حالت عادی
رابط سیگنال: RGB موازی (1 کانال، 6.8 بیت)
ولتاژهای ورودی: 3.3 / 10.4 / 16.0 / 7 ولت (VCC / AVDD / VGH / VGL)
فرکانس کاری: 60 هرتز
تعداد پین: 50 پین- کابل فلت استاندارد

کاربردها

پنل‌های کنترل صنعتی و محیط‌های کارخانه‌ای
سیستم‌های نمایشی خودرو و ناوبری
تجهیزات پزشکی قابل حمل
دستگاه‌های فروش خودکار و کیوسک‌های اطلاع‌رسانی
پروژه‌های نهفته مبتنی بر میکروکنترلر یا کامپیوترهای صنعتی

Specification

Panel Brand : INNOLUX
Panel Model : AT070TN90/92 /94
Panel Type : a-Si TFT-LCD,Panel
Panel Size : 7.0 inch
Resolution :800(RGB)×480 (WVGA)
Display Mode : TN, Normally White, Transmissive
Surface : Antiglare
Brightness : 250 cd/m2 (Typ.)
Contrast Ratio :500 : 1 (Typ.) (Transmissive)
Display Colors :262K/16.7M (6-bit / 6-bit + Dithering)
Response Rime : 10/15 (Typ.)(Tr/Td) (ms)
Viewing Angle :70/70/50/70 (Typ.)(CR≥10) (L/R/U/D)
Frequency :60Hz
Lamp Type :WLED
Signal Interface :Parallel RGB (1 ch, 6/8-bit)
Input Voltage : 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
DimensionsLength:164.9 (mm) Width: 100 (mm) Height: 3.2 (mm)
Active Area(mm): 154.08 x 85.92
