ماژول OLED 0.96 inch 128×64 آبی دارای رابط I2C و SPI

معرفی

نمایشگر‌های OLED، نمایشگرهایی با کنتراست و رزولوشن بالا می‌باشند از این رو قابلیت خوانایی زیادی را برای کاربر فراهم می‌کنند. این نوع ماژول‌ها فاقد Backlight بوده و نور پس‌زمینه را خودشان ایجاد می‌کنند از این رو نسبت به LCD ها باریک‌تر، شفاف‌تر و شکیل تر به نظر می‌رسند.

ماژول 0.96 اینچ یک نمایشگر کوچک است که از فناوری OLED برای نمایش تصاویر و متن استفاده می‌کند. شما می‌توانید از رابط I2C یا SPI برای اتصال این ماژول به میکروکنترلر استفاده کنید، به طوری که اطلاعات تصویری را به ماژول ارسال کرده و آن را روی نمایشگر نمایش دهید.

این نمایشگر OLED آبی رنگ، 0.96  اینچی و از نوع گرافیکی بوده و رزولوشن آن 128*64 پیکسل است. چیپ درایور این ماژول SSD1306 است که توانایی ارتباط I2C , SPI را برای این ماژول فراهم می آورد.

مشخصات

• ابعاد :0.6 اینچ
• رزولوشن :128×64
• رابط : SPI / I2C
• تراشه ی درایور : SSD1306
• رنگ نور : آبی
• تغذیه : 3.3V / 5.0V
• زاویه دید : >160°

کاربردها

• مدیا پلیرهای دیجیتال قابل حمل
• کاربردهای تبلیغاتی
• پروژه های الکترونیکی

Introduction

The display has 128×64 monochrome blue pixels, made on the controller SSD1306 or its analogue.

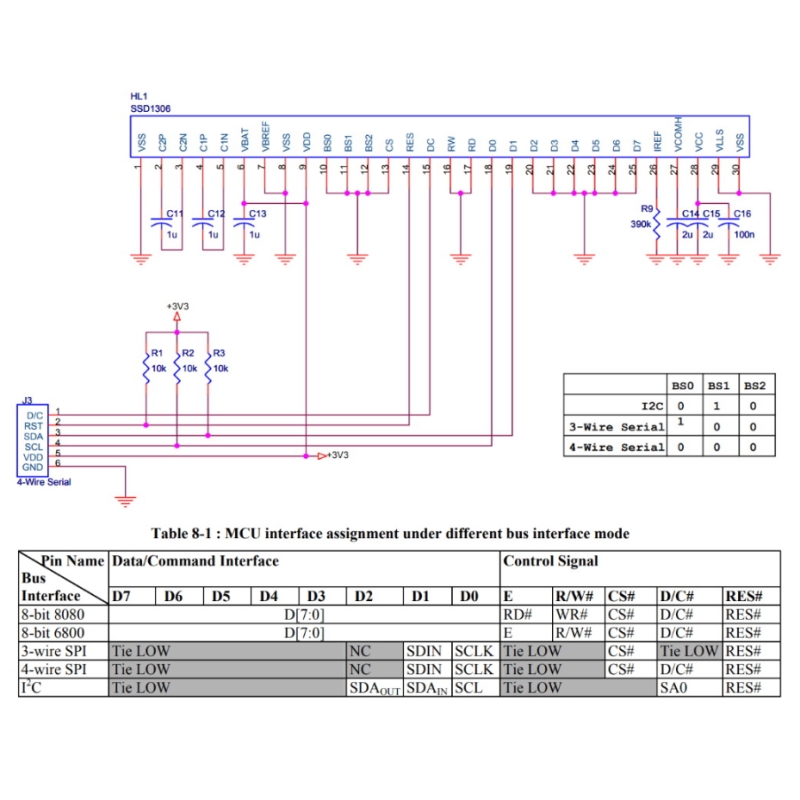

The controller supports the following protocols:
8-bit 6800-series parallel interface
8-bit 8080-series parallel interface
3-wire SPI (Serial Peripheral Interface)
4-wire SPI (Serial Peripheral Interface)
I²C Interface

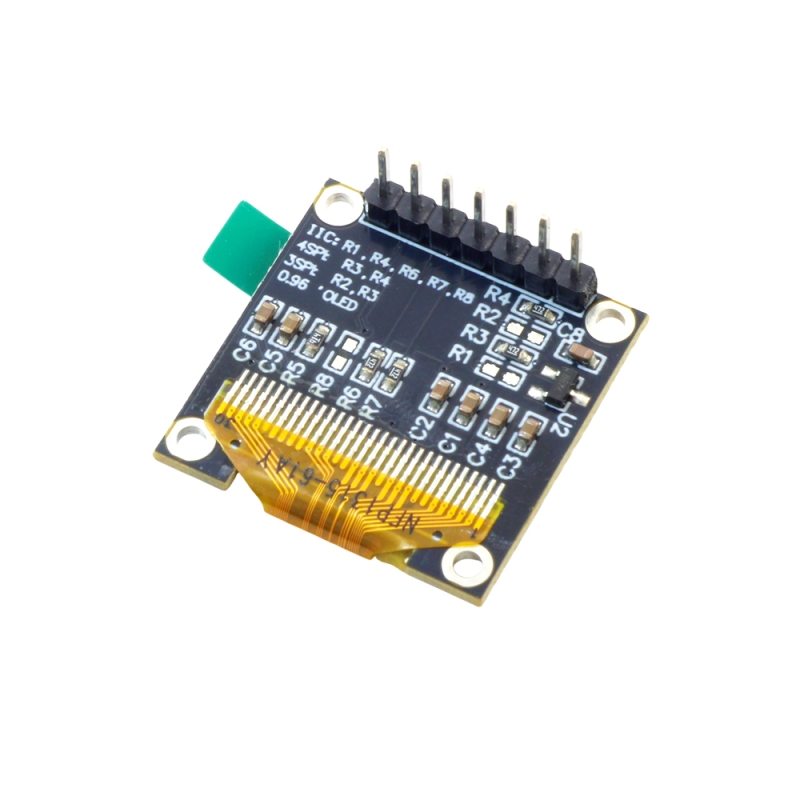

The display is soldered to the board for 4-wire SPI (Serial Peripheral Interface) connection.
For more detailed information on the connection, you should familiarize yourself with the datasheet for the controller.
Board dimensions: 33 (W) *26.5mm (L)

Specification

Size:0.96 inch
Resolution:128*64
Controlling Chip: SSD1306
Display Area:26.6*14.7 mm
Driving Voltage:3.3V-5V
Operating Temperature:-40~70 ℃
Interface Type: IIC / SPI
Light Color: Blue
Viewing angle: greater than 160 degrees
