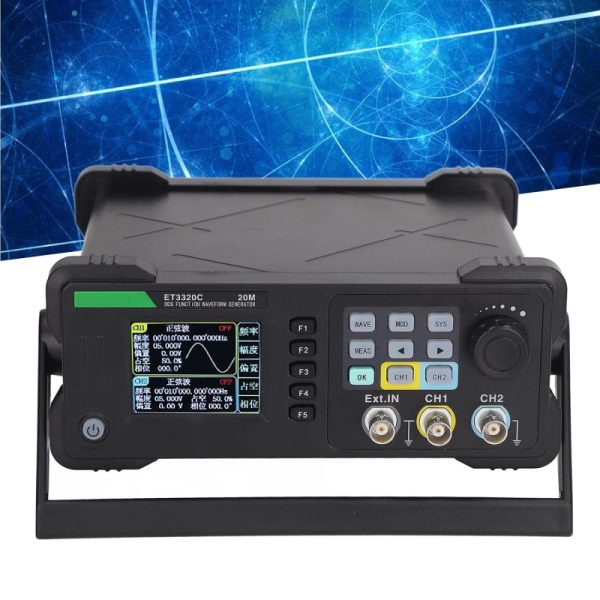

سیگنال ژنراتور دو کانال 20MHZ دیجیتال مارک East Tester مدل ET3320C

معرفی

ژنراتور سینگال سری ET33C دارای پنج مدل ET3320C، ET3330C، ET3340C، ET3350C، ET3360C است که بالاترین فرکانس خروجی به ترتیب 20 مگاهرتز، 30 مگاهرتز، 40 مگاهرتز، 50 مگاهرتز و 60 مگاهرتز است. از صفحه نمایش LCD 2.4 اینچی 320x240TFT با رابط گرافیکی واضح برخوردار است.دارای دو کانال مستقل از یکدیگر،عملکرد همگام سازی،نرخ نمونه برداری 200MSa/S، وضوح عمودی 13 بیتی، عمق ذخیره سازی 8k و5 شکل موج اصلی و 32 شکل موج دلخواه. ذخیره سازی شکل موج؛ پشتیبانی از حافظه داخلی 50 گروه از شکل موج های ویرایش شده توسط کاربر. خروجی موج پالس با زمان لبه قابل تنظیم؛ تابع مدولاسیون AM، FM، PM داخلی (مدولاسیون AM، FM، PM خارجی اختیاری است). عملکرد مدولاسیون ASK، FSK، PSK داخلی/خارجی؛ خروجی دو کاناله، بالاترین فرکانس خروجی 60M است. خروجی شکل موج رفت و برگشت خطی/لگاریتمی با فرکانس شمارشگر با دقت بالا 100 مگاهرتز و شمارنده 32 بیتی، رابط استاندارد دستگاه USB؛ رابط مدولاسیون آنالوگ خارجی اختیاری ، نرم افزار چند منظوره ویرایش شکل موج دلخواه.

مشخصات

نوع مورد: سیگنال مولد
مدل: ET3320C
موج سینوسی: 1μHz تا 20MHz
مربع: 1μHz ~ 15MHz
مثلث: 1μHz تا 15MHZ
پالس: 100μHz~6MHz
دلخواه: 1μHz تا 6MHz
وضوح فرکانس: 1μHz
دقت فرکانس: ± 20ppm
پایداری فرکانس: ± 1ppm/3 ساعت
ولتاژ منبع تغذیه: AC 110 ~ 240 ولت، 50 ~ 60 هرتز
 صفحه نمایش: 2.4 اینچ TFT LED
رزولوشن: 320×240
رنگ: 16M رنگ

Introduction

ET33C series singnal generator has five models: ET3320C, ET3330C, ET3340C, ET3350C, ET3360C, the highest output frequency is 20MHz, 30MHz, 40MHz, 50MHz and 60MHz respectively. Adopt 2.4-inch 320x240TFT LCD screen with clear graphical interface; Support Chinese and English menus; The two channels are independent of each other and have phase synchronization function; 200MSa/S sampling rate, 13-bit vertical resolution, 8k storage depth; Built-in 5 basic waveforms and 32 arbitrary waveforms; Waveform storage; support internal storage of 50 groups of user-defined edited waveforms; Pulse wave output with adjustable edge time; Internal AM, FM, PM modulation function (external AM, FM, PM modulation optional); Internal/external ASK, FSK, PSK modulation function; Dual-channel output, the highest output frequency is 60M; Linear/logarithmic sweep and burst (burst) waveform output; With 100MHz high-precision frequency counter and 32-bit counter; Standard USB Device interface; optional external analog modulation interface; Equipped with multi-functional arbitrary waveform editing software.

Specification

Item Type: Signal Generator
Model: ET3320C
Sine Wave: 1μHz to 20MHz
Square: 1μHz~15MHz
Triangle: 1μHz to 15MHZ
Pulse: 100μHz~6MHz
Arbitrary: 1μHz to 6MHz
Frequency Resolution: 1μHz
Frequency Accuracy: ±20ppm
Frequency Stability: ±1ppm/3 hour
Power Supply:
Power Supply Voltage: AC 110~240V, 50~60Hz
Power: Display Screen:
Type: 2.4in TFT LED
Resolution: 320×240
Color: 16M color
