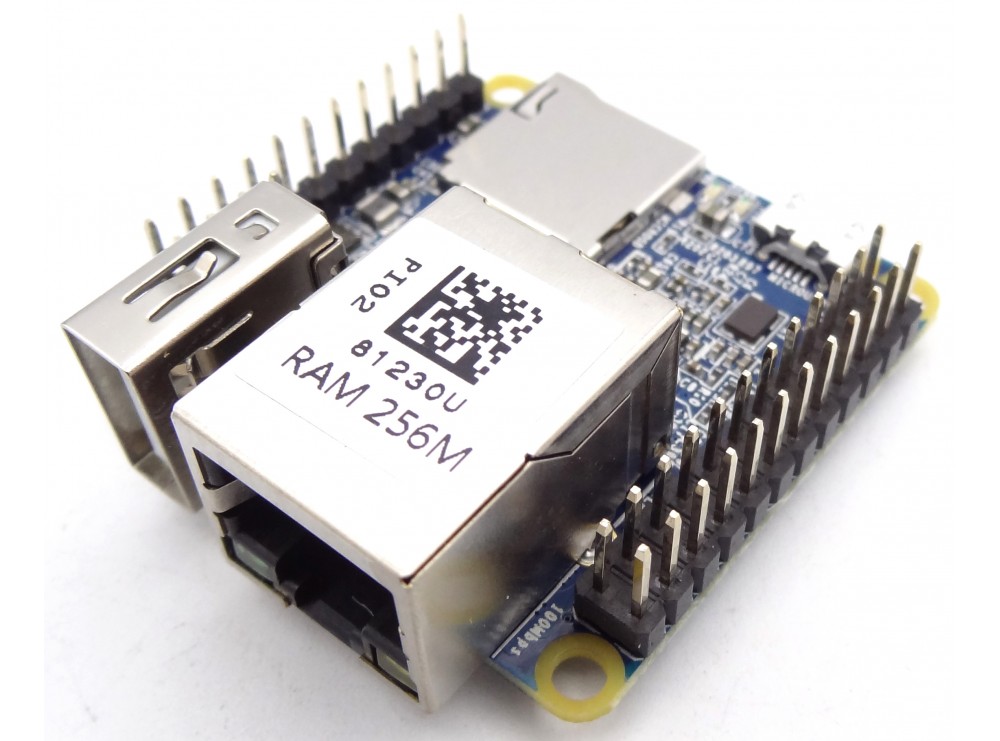

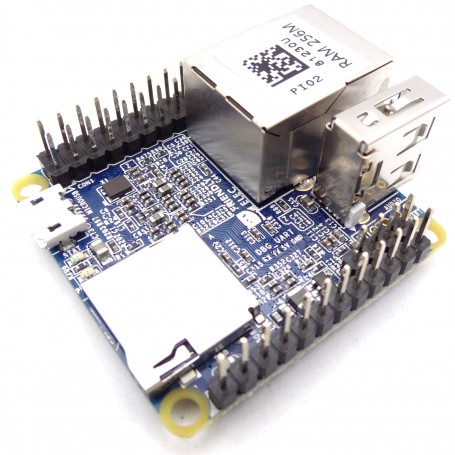

برد چهار هسته ای NanoPi NEO دارای 256MB RAM و پردازنده Allwinner H3

معرفی

برد NanoPi NEO یکی از ارزان ترین و کوچکترین بردهای حوزه امبدد می باشد. این برد از تراشه 4 هسته ای H3 شرکت آلوینر که یک شرکت چینی است بهره می برد. NanoPi NEO در یک فضای کوچک 4 در 4 سانتیمتری مهمترین رابط های مورد نیاز از جمله کانکتور اترنت ، یو اس بی و سریال را جا داده است همچنین از طریق یک سوکت SD امکان نصب و کار با سیستم عامل فراهم شده است. سیستم عامل هایی که برای این تراشه برد پیش بینی گردیده است اوبونتو و uBoot می باشند.

مشخصات

• پردازنده: آلوینر H3 با معماری کرتکس A7 فرکانس 1.2 گیگاهرت
• رم: 256 مگابایت DDR3
• حافظه داخلی: 1 سوکت میکرو SD
• رابط ها: ، اترنت، USB، پین های GPIO سازگار با رزبری پای، بلوتوث و وای فای داخلی
• سیستم عامل: لینوکس (u-boot, Debian)

Introduction

The NanoPi NEO is an Allwinner H3 based timy ARM board. It’s very well featured as a platform for IOT projects and innovations for makers and geeks.

CE, RoHS,FC Certification Available,Extremely tiny,lots of fun—Smaller than Oreo Cookie, 40x40mm in Size.

Light & Full-speed Gigabit—It features high speed data transmission and perfectly suits loT applications that require both high quality data transmission and small form factor

GPIO Programming Libraries, Ready to Go—Connect, Git clone, and Make it.

Security & Stability—Running 32-Bit Ubuntu core xenial with latest mainline linux

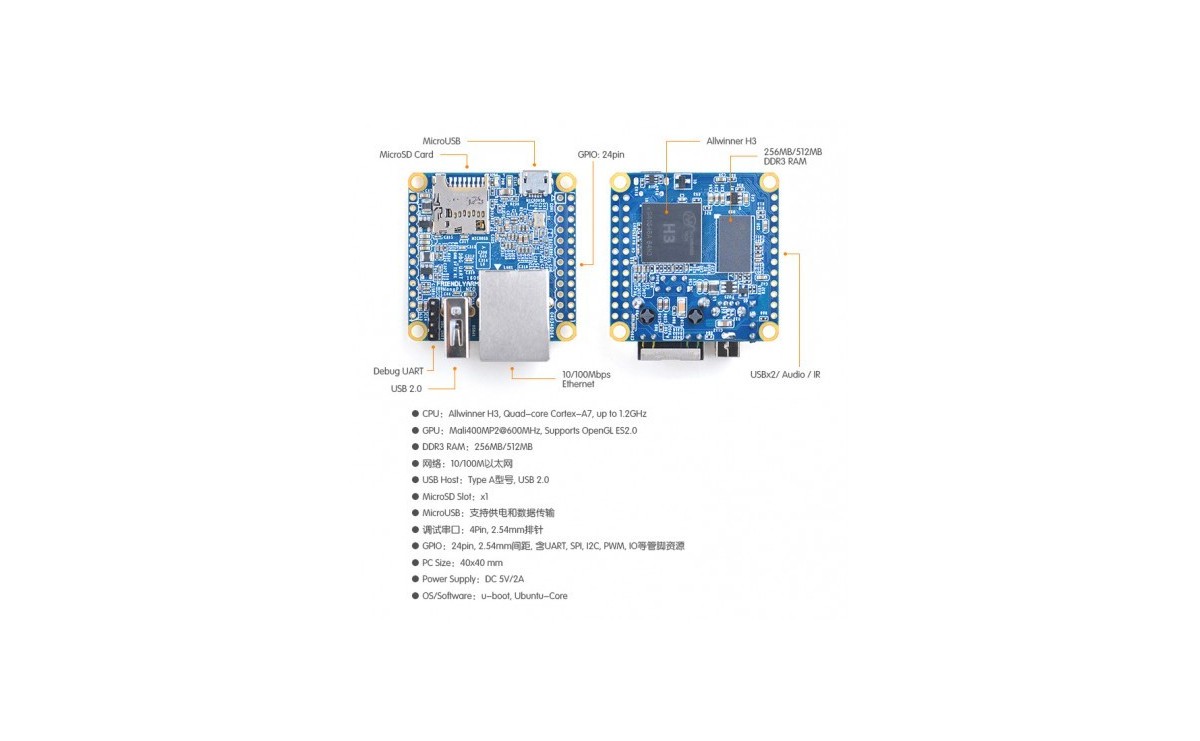

Specification

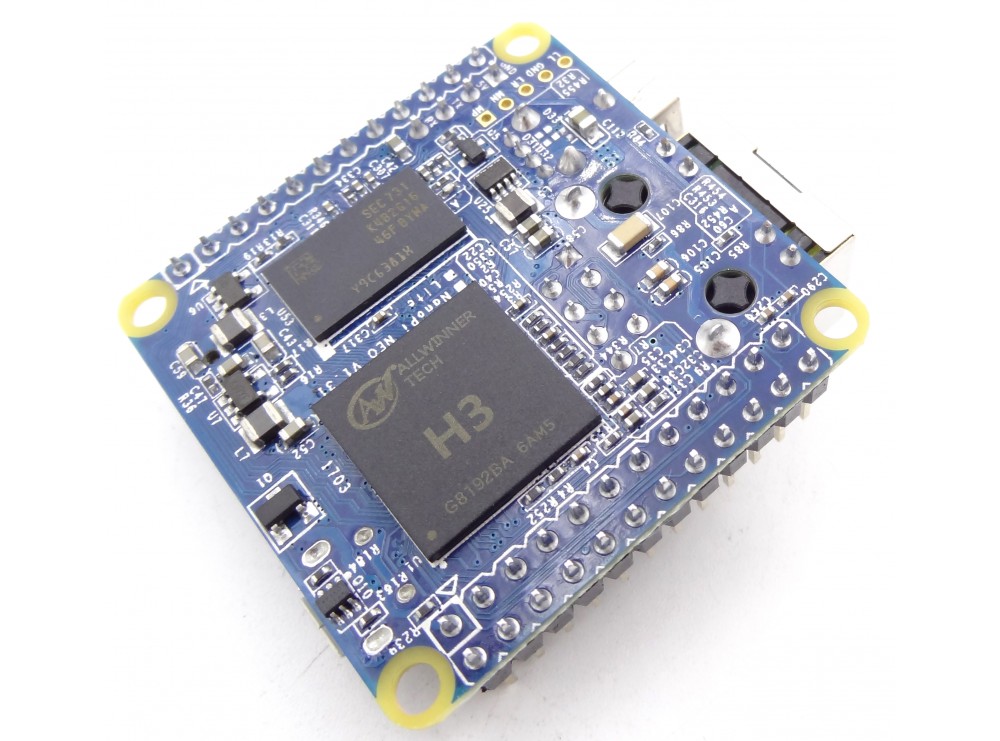

SoC – Allwinner H3 quad core Cortex A7 @ 1.2 GHz with an ARM Mali-400MP2 GPU up to 600 MHz

System Memory –  256MB DDR3

Storage – micro SD card slot

Connectivity – 10/100M Ethernet

USB – 1x USB 2.0 host ports, 1x micro USB OTG port, 2x USB via headers

24-pin header with I2C, 2x UART, SPI, PWM, and power signals

12-pin header with 2x USB, IR pin, microphone and Line OUT signals

Debugging – 4-pin header for serial console

Misc – Power and status LEDs

Power Supply – 5V/2A via micro USB port or VDD pin on headers.

Dimensions – 40 x 40 mm (Raspberry Pi Zero: 65mm × 30mm)
