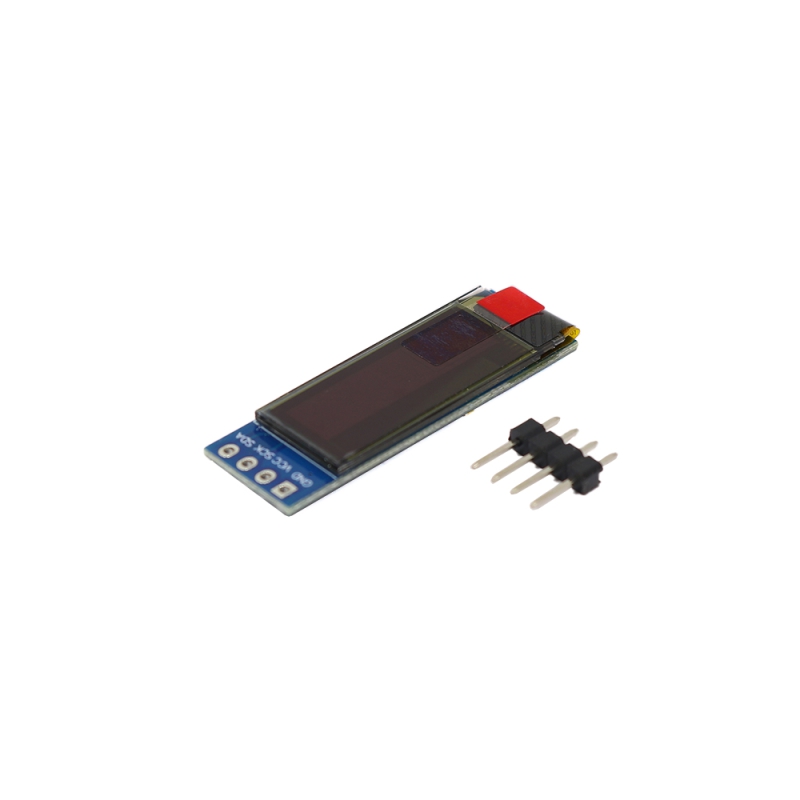

ماژول نمایشگر OLED تک رنگ 0.91 اینچ دارای ارتباط I2C و چیپ درایور SSD1306

معرفی

نمایشگر‌های OLED ، نمایشگرهایی با کانتراست  و رزولوشن بالای می‌باشند ، از این رو قابلیت خوانایی زیادی را برای کاربر فراهم می‌کند.نمایشگرهای OLED نیاز به نور پس زمینه Backlight ندارند و پیکسل ها خودشان نور افشانی می کنند و در مقایسه با LCD های کریستال مایع باریکتر و شفاف تر و کنتراست بالاتر و مصرف توان کمتری دارند.چیپ درایور این ماژول SSD1306 است که توانایی ارتباط I2C را برای این ماژول فراهم می آورد.

ویژگی ها

• اندازه صفحه نمایش: 0.91 اینچ
• رزولیشن: 128×32
• تک رنگ
• ولتاژ تغذیه: 3.3 تا 5 ولت DC
• پروتکل ارتباطی I2C
• دارای کنترلر داخلی SSD1306

کاربردها

• مدیا پلیرهای دیجیتال قابل حمل
• کاربردهای تبلیغاتی
• پروژه های الکترونیکی

Description

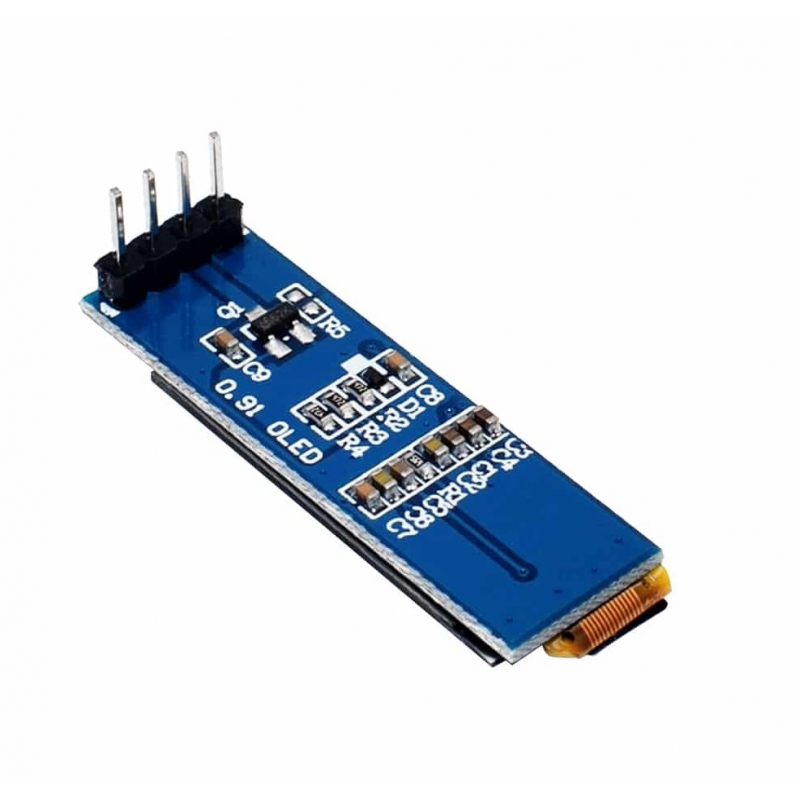

Tiny 128×32 is a OLED Display based on SSD1306 Display controller chip. The display is mounted on an easy to solder PCB.
The SSD1306 Display interfaces to microcontrollers through a I2C serial bus interface.

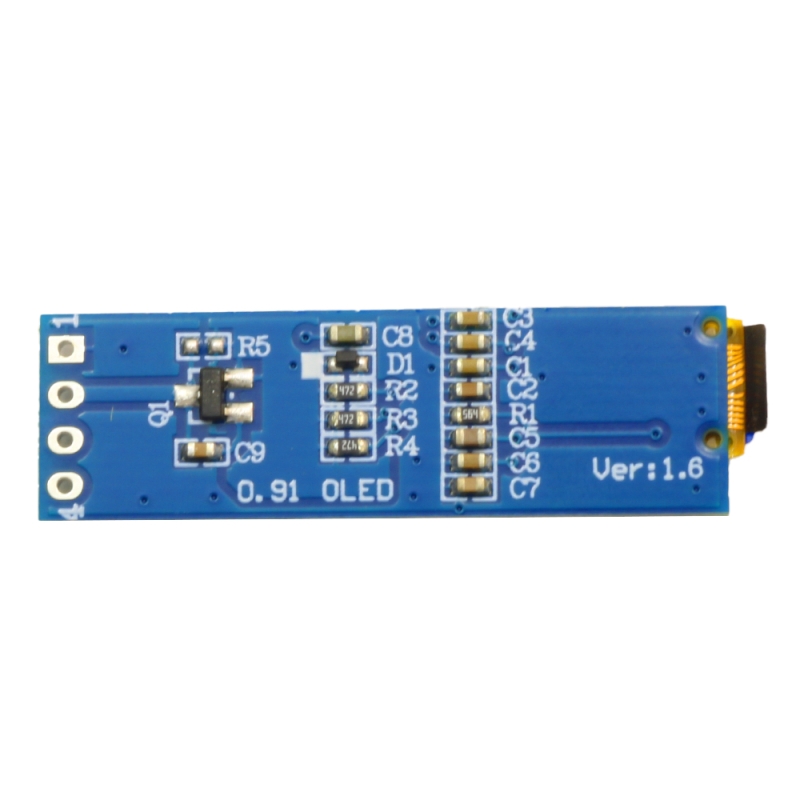

Interface definition

1- GND (ground)
2- VCC (power cord)
3- SCL (clock line)
4 – SDA (data cable)

Specification

OLED Technology, Self-luminous, need no back-light (consumes less energy)
High resolution: 128 * 32
Viewing angle:> 160 degree
Supports various microcontrollers: Fully compatible with Raspberry Pi, Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC, etc.
Ultra-low power consumption: full screen lit 0.08W
Operating Voltage: DC 3.3 ~5v
Working Temperature: :-30 ~70 celcius

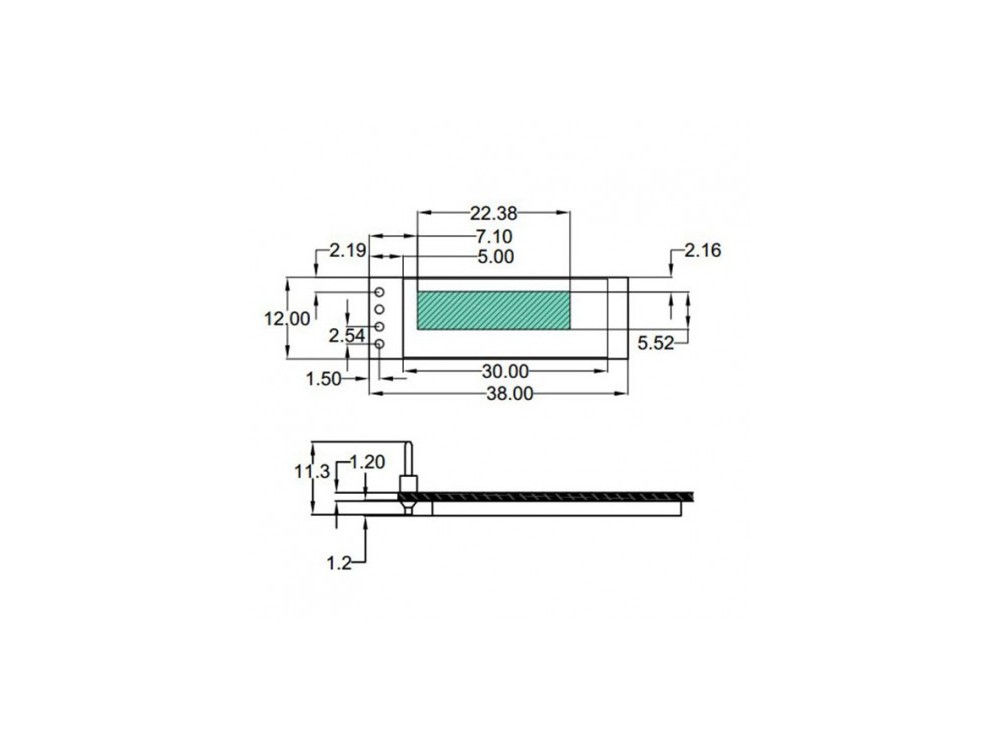

Module Size: 38.0MM * 11.9MM * 3.9MM (excluding header height)
I2C/IIC Interface, needs only 2 IO pins.
4.7k pull-up resistors are needed on both SDA and SCL lines.
Driver IC: SSD1306
