کنترلر دیجیتال شارژ خورشیدی 24-12 ولت 20 آمپر دارای LCD مدل Solar-Pro

کنترلر شارژ خورشیدی 20 آمپر هوشمند یک رگولاتور پیشرفته جهت مدیریت شارژ پنل‌های خورشیدی برای باتری‌های 12 و 24 ولت است که با بهره‌گیری از سیستم کنترل صنعتی، نمایشگر LCD بزرگ و پارامترهای قابل تنظیم، کنترل دقیق شارژ و دشارژ را فراهم می‌کند. این کنترلر با پشتیبانی از انواع باتری (سیلد اسید ، لیتیوم و لیتیوم فسفات) و حفاظت‌های کامل الکتریکی، یک گزینه ایده‌آل برای سیستم‌های خورشیدی خانگی، صنعتی و کمپینگ است.

مشخصات فنی

مشخصات الکتریکی

• ولتاژ کاری باتری: 12V / 24V (تشخیص خودکار)
• جریان شارژ: 20A
• جریان دشارژ: 20A
• حداکثر ولتاژ ورودی پنل خورشیدی: 50V
• حداکثر توان ورودی (PV):
• 120W در سیستم 12 ولت
• 24W در سیستم 24 ولت
• 2 خروجی USB برابر 5V / 3A

حالت‌های شارژ

• Equalization (قابل تنظیم)
• Float
• Discharge Stop
• Discharge Reconnect

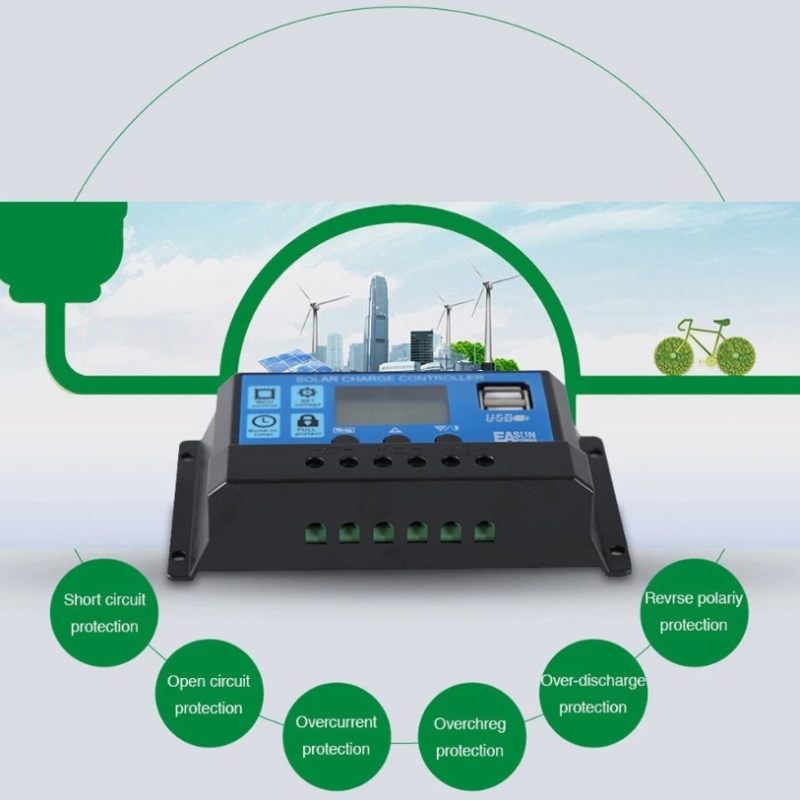

حفاظت‌ها

• حفاظت اتصال کوتاه
• حفاظت اضافه‌بار
• حفاظت معکوس باتری
• حفاظت باز بودن مدار
• حفاظت دمایی (مصرف کمتر از 10mA)
• سیستم Low Heating (اتلاف حرارت کم)

پشتیبانی از انواع باتری

• B1: باتری سیلد/سربی (12/24V Auto)
• B2: باتری لیتیوم یون (3 سل 11.1V)
• B3: باتری لیتیوم فسفات (4 سل 12.8V)

ابعاد و شرایط محیطی

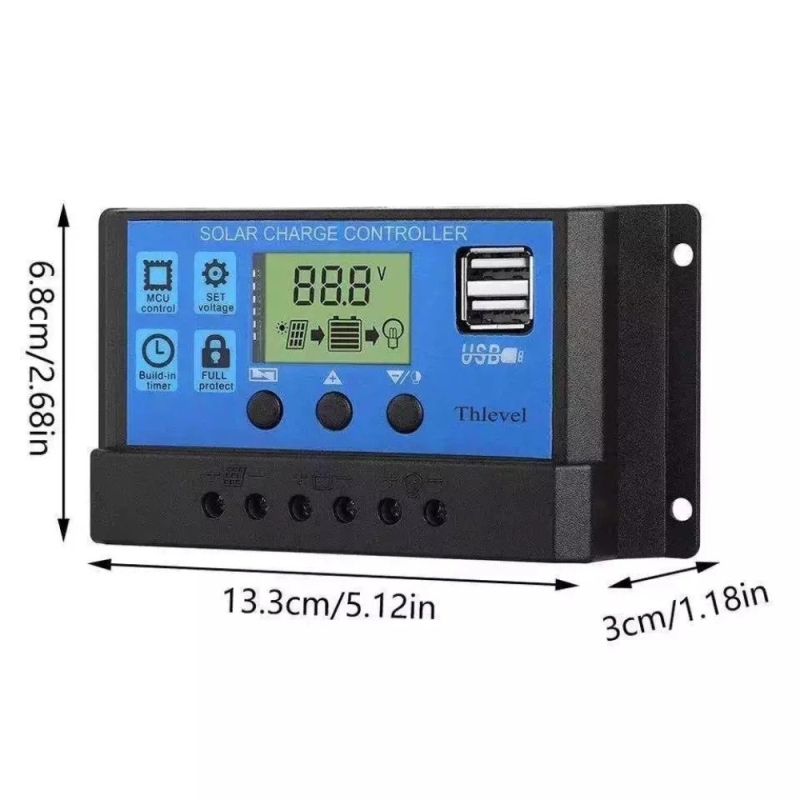

• ابعاد: 133 × 30 × 68 میلی‌متر
• دمای کاری: 35- تا 60+ درجه سانتی‌گراد

ویژگی‌ها

• کنترل هوشمند بر پایه Industrial Microcontroller
• نمایشگر LCD بزرگ با پارامترهای قابل تنظیم
• مدیریت شارژ PWM/MPPT Like سه‌مرحله‌ای
• پشتیبانی از چند نوع باتری
• قابلیت تنظیم ولتاژهای شارژ و دشارژ
• حفاظت کامل در برابر اضافه‌بار، اتصال معکوس، اتصال کوتاه
• تکنولوژی Dual MOSFET جهت کاهش حرارت و افزایش راندمان
• حالت کاری زمان‌بندی‌شده برای خروجی Load (24H، تنظیم تا 23H، حالت غروب تا طلوع)

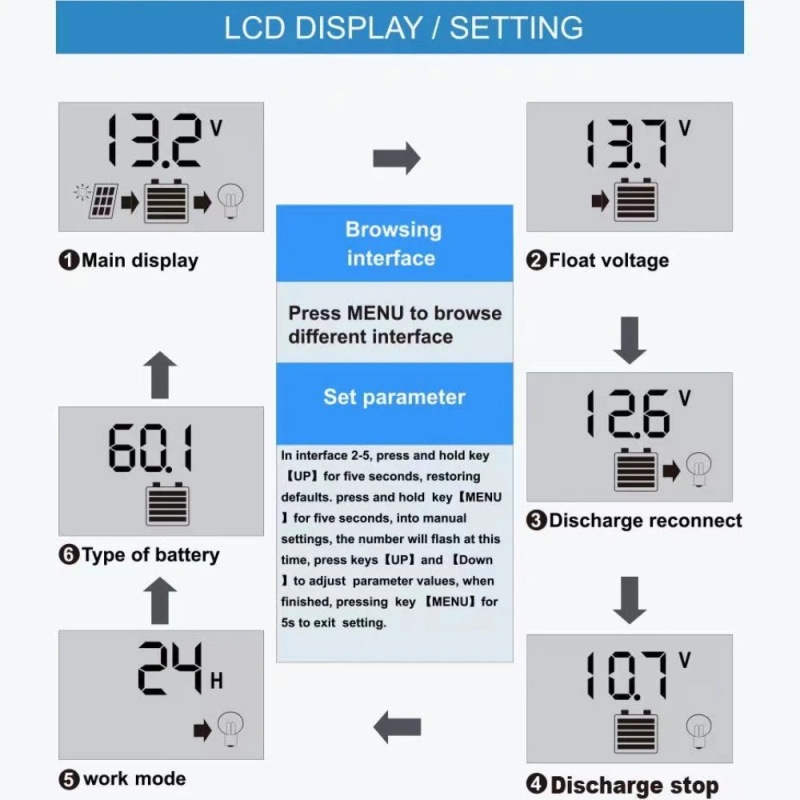

این تصویر مراحل و منوهای اصلی تنظیمات کنترلر شارژ را نمایش می‌دهد. ترتیب نمایش داده‌ها به شکل زیر است:

1- Main Display – صفحه اصلی

• نمایش ولتاژ لحظه‌ای باتری (مثال: 13.2V)
• آیکون‌های:
  • • پنل خورشیدی
    • باتری
    • بار (Load)
• وضعیت شارژ نشان داده می‌شود: شارژ، خالی، یا دشارژ.

2- Float Voltage – ولتاژ شارژ نهایی

• مقدار ولتاژ Float (مثلاً 13.7V)
• این ولتاژ زمانی استفاده می‌شود که باتری تقریباً پر شده و فقط شارژ نگهدارنده انجام می‌شود.

3- Discharge Reconnect – ولتاژ وصل شدن خروجی

• مقدار ولتاژی که پس از افت، مجدداً Load فعال می‌شود (مثلاً 12.6V).

4- Discharge Stop – ولتاژ قطع دشارژ

• زمانی که باتری به سطح بسیار پایین برسد (مثلاً 10.7V)، خروجی Load قطع می‌شود تا از آسیب به باتری جلوگیری شود.

5- Work Mode – حالت کاری خروجی Load

• مثال: 24H یعنی خروجی بار به صورت 24 ساعته فعال است.
• حالت‌های دیگر:
  • • 1–23H (تنظیم تایمر)
    • OH = غروب تا طلوع (Dusk to Dawn)

6- Type of Battery – نوع باتری

• مثال: b1 / b2 / b3
• b1 = باتری سیلد
• b2 = باتری ژل
• b3 = لیتیوم یا لیتیوم فسفات (بسته به مدل)

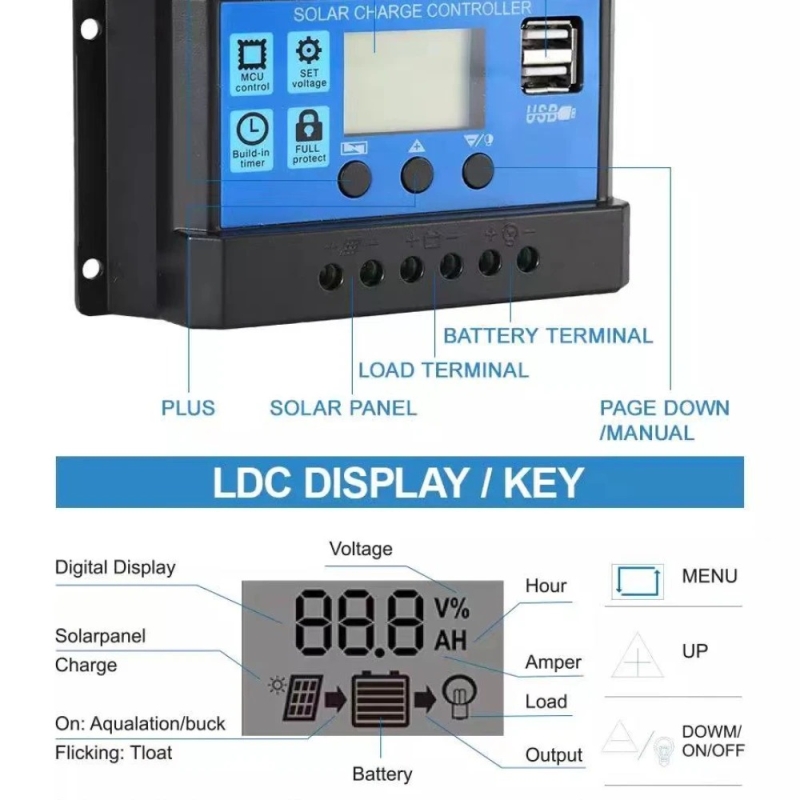

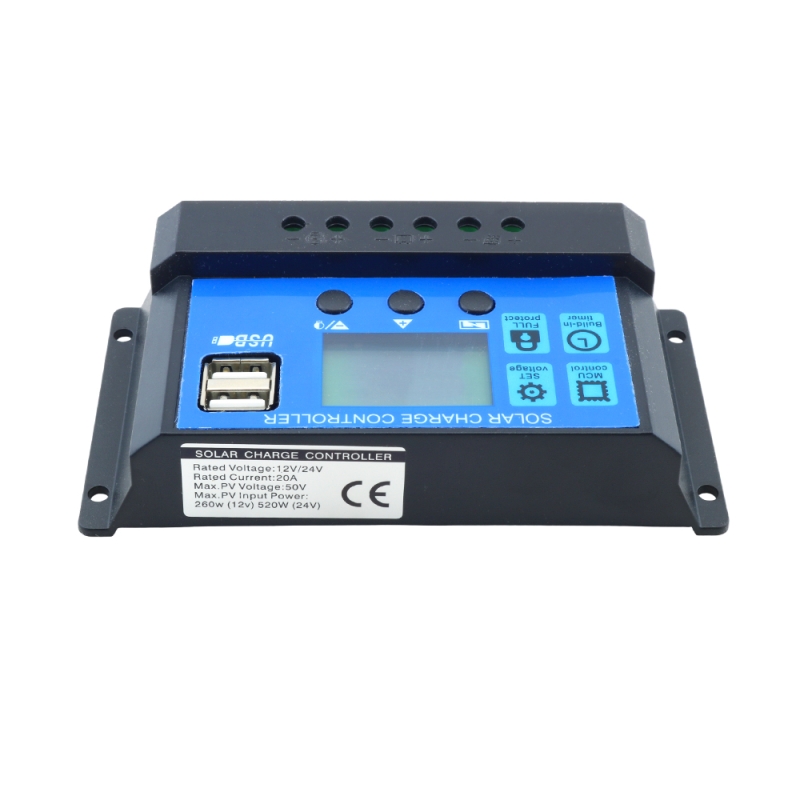

این تصویر بخش‌های فیزیکی دستگاه و عملکرد آن را نمایش می‌دهد:

پنل جلویی شامل:

• MCU Control: کنترل هوشمند مبتنی بر میکروکنترلر
• SET Voltage: تنظیم ولتاژ و پارامترهای باتری
• Build-in Timer: تایمر داخلی برای خروجی Load
• Full Protect: نشان‌دهنده وجود حفاظت‌های کامل

خروجی USB

• 5V / 3A
• مناسب برای شارژ موبایل و تجهیزات کم‌مصرف

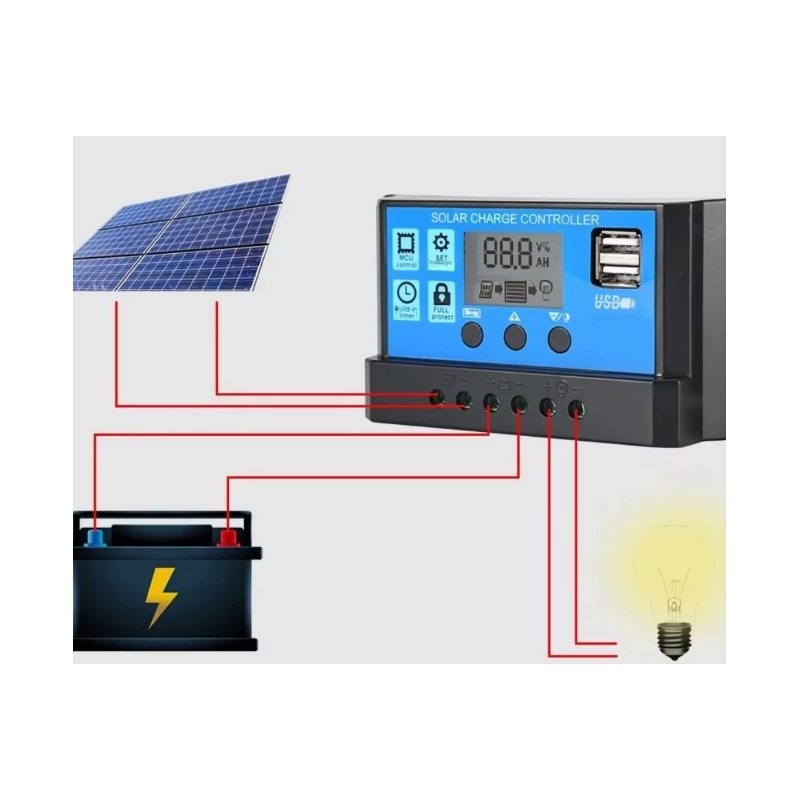

ترمینال‌های پایین دستگاه

به ترتیب از چپ به راست:

• PLUS (متصل به پنل خورشیدی – مثبت)
• SOLAR PANEL (منفی)
• LOAD TERMINAL (خروجی بار – مثبت و منفی)
• BATTERY TERMINAL (اتصال باتری – مثبت و منفی)
• PAGE DOWN / MANUAL (دکمه روشن/خاموش خروجی Load)

تحلیل بخش نمایشگر LCD

نمایشگر شامل بخش‌های زیر است:

• Digital Display برای ولتاژ، درصد شارژ، آمپر
• نمایش وضعیت شارژ پنل خورشیدی تا بفهمید در حال شارژ هست یا نه
• آیکون باتری (پر/خالی/درحال شارژ)
• آیکون Load (روشن یا خاموش بودن خروجی بار)
• ولتاژ → V
• ظرفیت → AH
• نماد پنل خورشیدی و بار برای تشخیص ورودی و خروجی

کاربردهای رایج

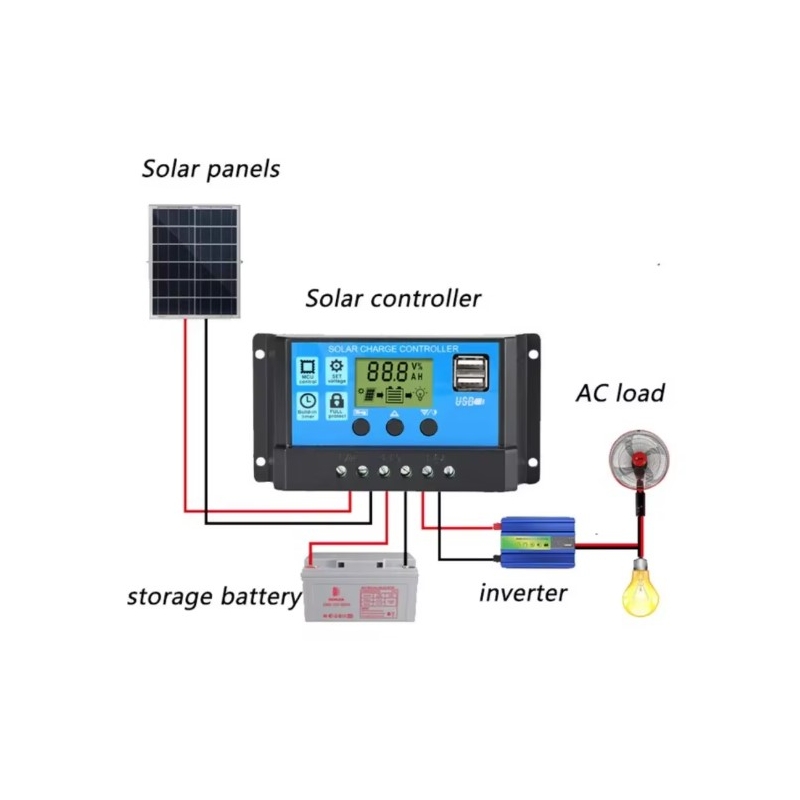

این کنترلر 20 آمپر یک انتخاب مطمئن برای مدیریت انرژی در سیستم‌های خورشیدی خانگی، باغی، کمپینگ و برق اضطراری است و امکان شارژ ایمن انواع باتری و تأمین خروجی پایدار را فراهم می‌کند. قابلیت تنظیم دقیق پارامترها، امنیت و کارایی را در پروژه‌های کوچک تا نیمه‌صنعتی تضمین می‌کند.

• سیستم‌های خورشیدی خانگی و باغی
• سیستم برق روشنایی معابر و پارک‌ها
• کمپینگ، کاروان و سیستم‌های خارج از شبکه
• سیستم پشتیبان UPS با انرژی خورشیدی
• مدیریت شارژ باتری‌های لیتیوم و سربی
• پروژه‌های DIY و سیستم‌های کوچک انرژی پاک

The 30 Amp Smart Solar Charge Controller is an advanced regulator for managing solar panel charging for 12 and 24 V batteries, which provides precise charge and discharge control by utilizing an industrial control system, large LCD display and adjustable parameters. With support for a variety of batteries (sealed, gel, lithium and lithium phosphate) and complete electrical protections, this controller is an ideal option for home, industrial and camping solar systems.

Specifications

Electrical Specifications

Battery Operating Voltage: 12V / 24V (Auto Detection)

Charging Current: 20A
Discharging Current: 20A
Maximum Solar Panel Input Voltage: 50V
Maximum Input Power (PV):
120W in 12V System
240W in 24V System
USB Output: 5V / 3A

Charging Modes

Equalization (Adjustable)
Float
Discharge Stop
Discharge Reconnect

Protections

Short Circuit Protection
Overload Protection
Battery Reverse Protection
Open Circuit Protection
Temperature Protection (Consumption Less Than 10mA)
Low Heating System

Supported Battery Types

B1: Sealed/Lead Battery (12/24V Auto)
B2: Lithium-Ion Battery (3 Cells 11.1V)
B3: Battery Lithium Phosphate (4 cells 12.8V)

Dimensions and environmental conditions

Dimensions: 133 × 30 × 68 mm
Operating temperature: -35 to +60 °C
