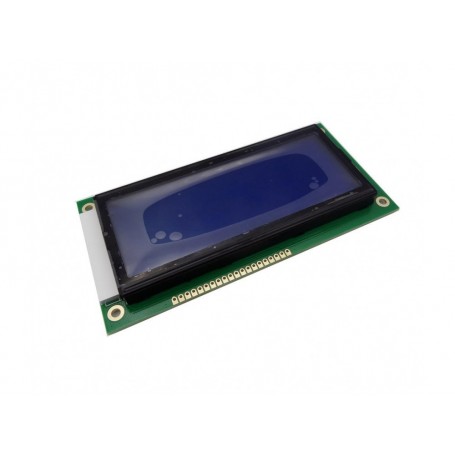

نمایشگر GLCD 64×192 گرافیکی بک لایت آبی با درایور KS0108

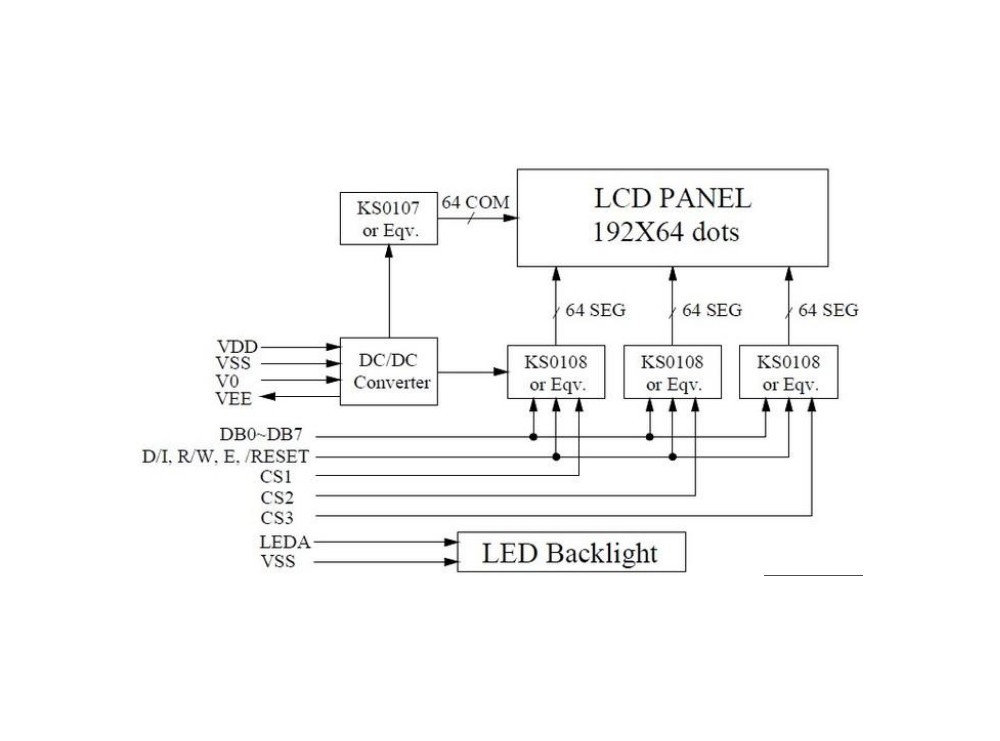

نمایشگر گرافیکی مدل DS19264-6 با رزولوشن 192×64 پیکسل، یکی از پیشرفته‌ترین نمایشگرهای گرافیکی مبتنی بر کنترلر KS0108 است که برای پروژه‌هایی با نیاز به جزئیات تصویری بیشتر طراحی شده است. این نمایشگر از تکنولوژی STN-LCD بهره می‌برد و با نور پس‌زمینه سفید بر روی زمینه آبی، کنتراست و خوانایی بسیار خوبی در محیط‌های مختلف فراهم می‌سازد. درایور KS0108 یا معادل آن، کنترل کامل پیکسل‌ها را در سه بخش مستقل انجام داده و ارتباطی سریع و پایدار از طریق رابط 8 بیتی نوع 6800 فراهم می‌کند. این ماژول قابلیت رسم خطوط، اشکال هندسی (دایره و جعبه)، کنترل نور پس‌زمینه، پاک کردن ناحیه‌های خاص و تنظیم سرعت داده را داراست. به دلیل طراحی دقیق و اندازه بزرگ، انتخابی ایده‌آل برای سیستم‌های صنعتی، مانیتورینگ، دستگاه‌های پزشکی و پروژه‌های حرفه‌ای مبتنی بر میکروکنترلر محسوب می‌شود.

مشخصات

• وضوح نمایشگر: 192×64 پیکسل
• ولتاژ کاری: 5V DC
• کنترلر داخلی: KS0108 یا معادل آن
• نوع رابط: موازی 8 بیتی (6800 Interface)
• نوع نمایشگر: STN LCD
• رنگ پس‌زمینه: آبی
• رنگ متن: سفید
• نوع بک‌لایت: LED سفید
• جریان مصرفی بک‌لایت: 60mA
• جریان مصرفی ماژول: 7mA

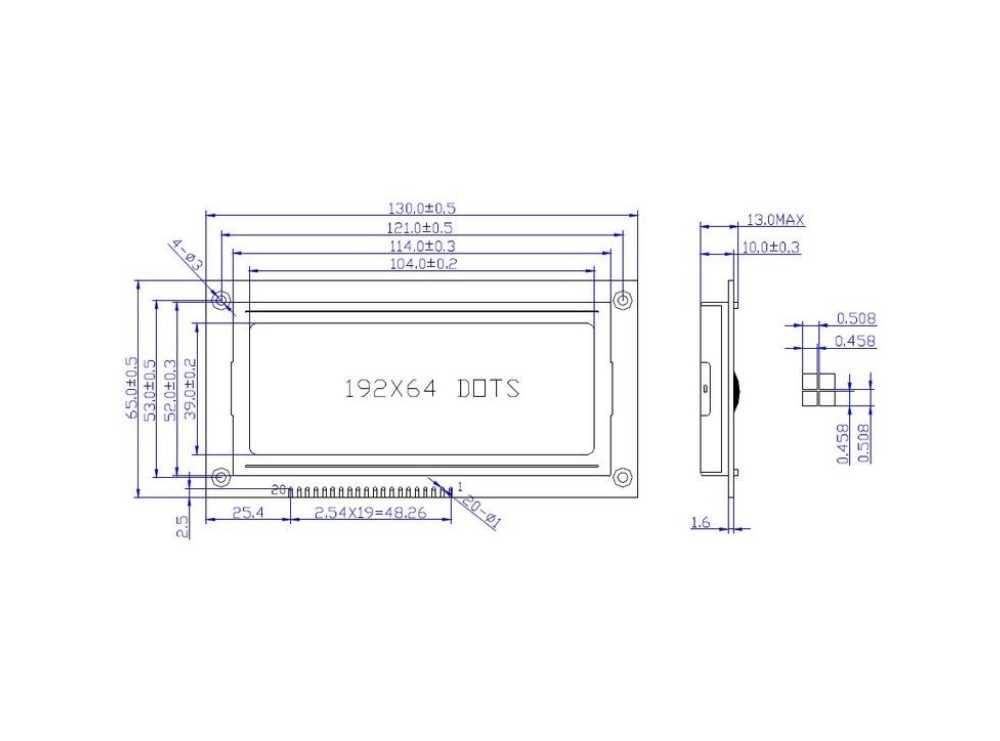

• ابعاد کلی ماژول: 130.0×65.0×13.0mm
• ابعاد ناحیه فعال: 114.0×39.0mm
• اندازه پیکسل (Dot Size): 0.36×0.36mm
• فاصله بین پیکسل‌ها (Dot Pitch): 0.41×0.41mm
• زاویه دید: ساعت 12
• بسته‌بندی درایور: COB
• دمای کاری: -20 تا +70°C
• دمای نگهداری: -30 تا +80°C
• مدل: DS19264-6

کاربردهای رایج

این نمایشگر به‌دلیل رزولوشن بالاتر و ابعاد بزرگ‌تر، گزینه‌ای عالی برای نمایش داده‌های گرافیکی دقیق در سیستم‌های صنعتی و علمی است. قابلیت رسم اشکال، نمایش منوهای کاربری و کنترل نور پس‌زمینه باعث شده تا در طراحی رابط‌های هوشمند و دستگاه‌های قابل‌حمل به‌طور گسترده مورد استفاده قرار گیرد.

•  نمایشگر صنعتی برای کنترل‌پنل‌ها و مانیتورینگ داده‌ها
•  رابط کاربری گرافیکی در دستگاه‌های پزشکی
•  نمایشگر وضعیت در سیستم‌های اتوماسیون
•  پروژه‌های پیشرفته Arduino و STM32
•  سیستم‌های اندازه‌گیری و ثبت داده
•  نمایشگر چاپگرهای سه‌بعدی و CNC
•  مانیتور ربات و سیستم‌های کنترل حرکتی
•  تابلوهای اطلاعات و پیام‌رسان دیجیتال
•  پروژه‌های تحقیقاتی و آموزشی گرافیکی
• طراحی رابط کاربری با کاراکترها و اشکال سفارشی

Specification

Display Format: 192×64 Dots
Interface: 6800 8-bit Parallel
IC or Equivalent: ks0108
Appearance: White on Blue
Connection: Pin Header
Dot (Pixel) Size: 0.36×0.36mm
Dot (Pixel) Pitch: 0.41×0.41mm
IC Package: COB
Display Type: STN-LCD Blue
Viewing Direction: 12:00
Backlight Color: White Color
Backlight Current (Typ): 60mA
Power Supply(Typ): 5V
Supply Current for LCM(Max): 7mA
Operating Temperature: -20℃~70℃
Storage Temperature: -30℃~80℃
