نمایشگر GLCD 64×128 گرافیکی بک لایت آبی با درایور KS108 فریم بزرگ

نمایشگر گرافیکی 128×64 مدل LCM12864C-1 یک LCD کاراکتری–گرافیکی با وضوح بالا است که امکان نمایش متون و اشکال گرافیکی را با وضوح مناسب فراهم می‌کند. این نمایشگر با بهره‌گیری از کنترلر KS0108 یا چیپ‌های سازگار، قابلیت ارتباط مستقیم با میکروکنترلرها از جمله AVR، Arduino، STM32 و PIC را دارد. ولتاژ کاری این ماژول 5 ولت است و بک‌لایت آبی آن باعث افزایش خوانایی در محیط‌های کم‌نور می‌شود. ابعاد کوچک و وزن سبک، نصب آن را در انواع دستگاه‌های صنعتی و ابزارهای اندازه‌گیری ساده می‌سازد. ساختار پیکسلی دقیق با سایز نقطه 0.5×0.5 میلی‌متر و فاصله پیکسلی 0.52×0.52 میلی‌متر، کیفیت تصویر مناسبی ایجاد می‌کند. وجود پایه‌های مجزا برای کنترل دو نیمه صفحه (CS1 و CS2) باعث می‌شود پردازش داده‌ها سریع‌تر انجام گیرد. این ماژول به‌دلیل طراحی استاندارد و پشتیبانی از درایور KS0108، یکی از پرکاربردترین نمایشگرهای گرافیکی در پروژه‌های حرفه‌ای و آموزشی محسوب می‌شود.

مشخصات

• وضوح نمایشگر: 128×64 پیکسل
• ولتاژ کاری: 5V DC
• کنترلر داخلی: KS0108 یا سازگار با آن
• نوع نمایشگر: LCD گرافیکی (STN)
• رنگ پس‌زمینه: آبی
• نوع بک‌لایت: LED آبی
• جریان مصرفی بک‌لایت: 150mA

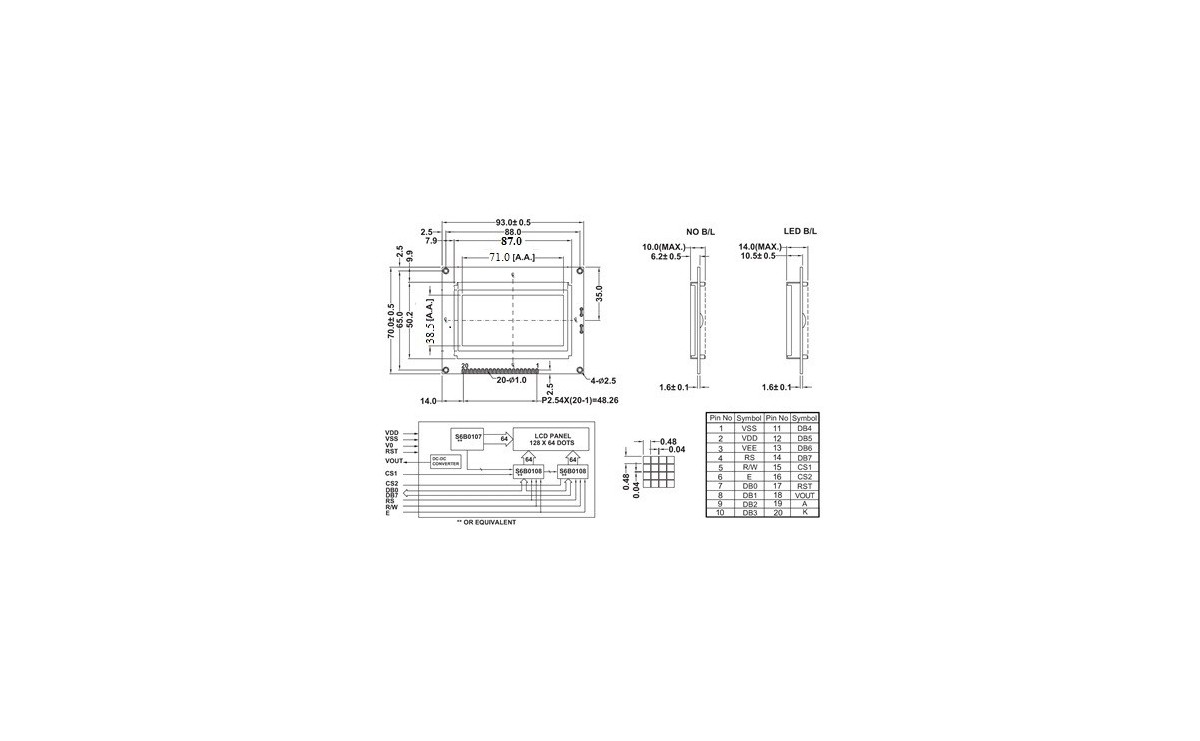

• ابعاد کلی ماژول: 93.0×70.0×14.0mm
• ابعاد ناحیه فعال: 71.0×38.5mm
• اندازه نقطه (Dot Size): 0.50×0.50mm
• فاصله بین نقاط (Dot Pitch): 0.52×0.52mm

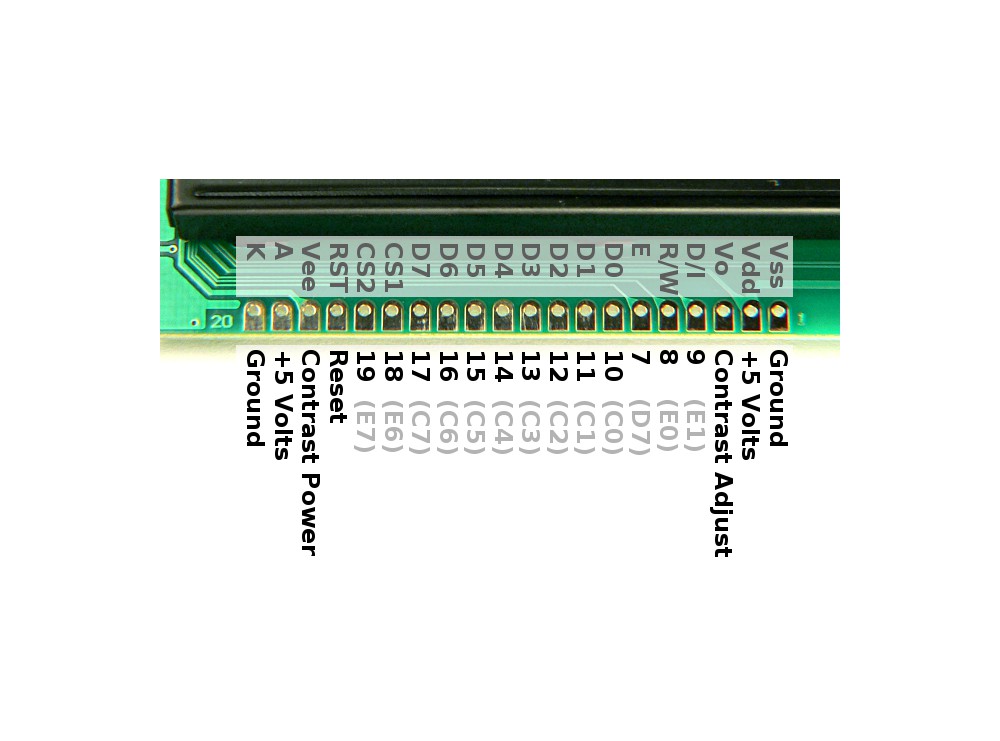

• تعداد پایه‌ها: 20 پین
• رابط ارتباطی: موازی 8 بیتی
• دمای کاری: -20 تا +70°C

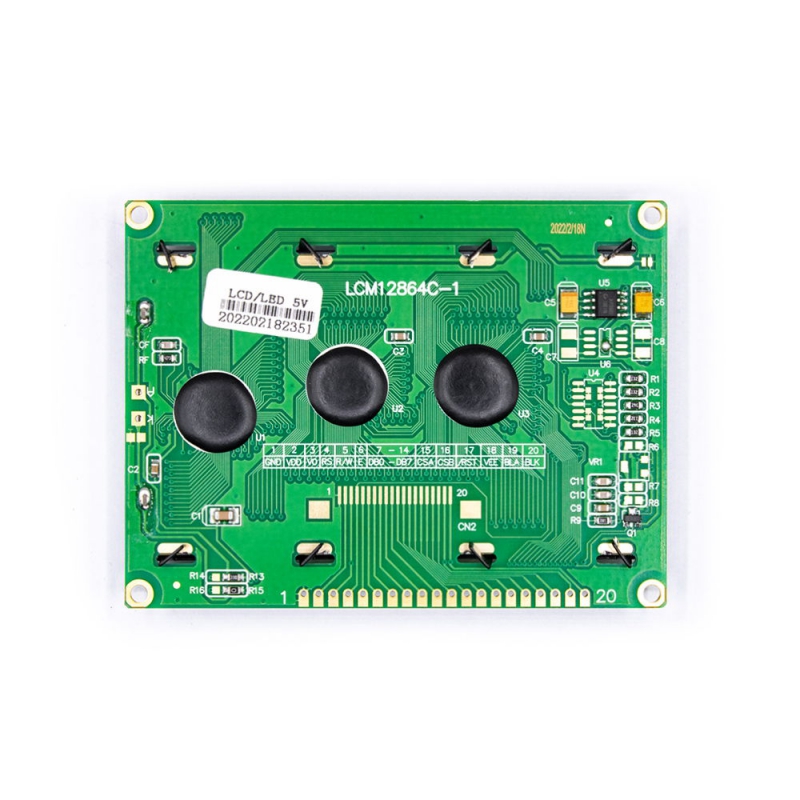

• مدل: LCM12864C-1

کاربردهای رایج

این نمایشگر برای پروژه‌هایی مناسب است که نیاز به نمایش اطلاعات گرافیکی، نمودار، منوهای کاربری یا متون چندخطی دارند. استفاده از آن در کنار میکروکنترلرها به توسعه واسط‌های کاربری و نمایش داده‌های سنسورها کمک می‌کند و به دلیل پشتیبانی گسترده نرم‌افزاری در کتابخانه‌های Arduino و AVR، انتخابی مطمئن برای طراحان است.

•  پنل نمایشگر دستگاه‌های اندازه‌گیری دیجیتال
•  رابط کاربری گرافیکی در پروژه‌های Arduino و AVR
• نمایش داده در سیستم‌های صنعتی و کنترل فرایند
• نمایشگر برای دستگاه‌های آزمایشگاهی
•  ساعت و تقویم دیجیتال پیشرفته
•  سیستم‌های اتوماسیون خانگی و هوشمندسازی
•  نمایشگر وضعیت در ربات‌ها و سیستم‌های کنترلی
•  نمایش اطلاعات در دستگاه‌های پزشکی قابل‌حمل
•  کنترل‌پنل چاپگرهای سه‌بعدی و CNC
•  پروژه‌های آموزشی و تحقیقاتی الکترونیک

Introduction

Number of Character : 128×64
Module Size : 93.0(W)x70.0(H)x9.7/14.5(D)mm Max
Dot Size/Dot Pitch : 0.50(W)x0.50(H)mm/0.52(W)x0.52(H)mm
Backlight :BLUE
Built-in Controller KS0108 or compatible
