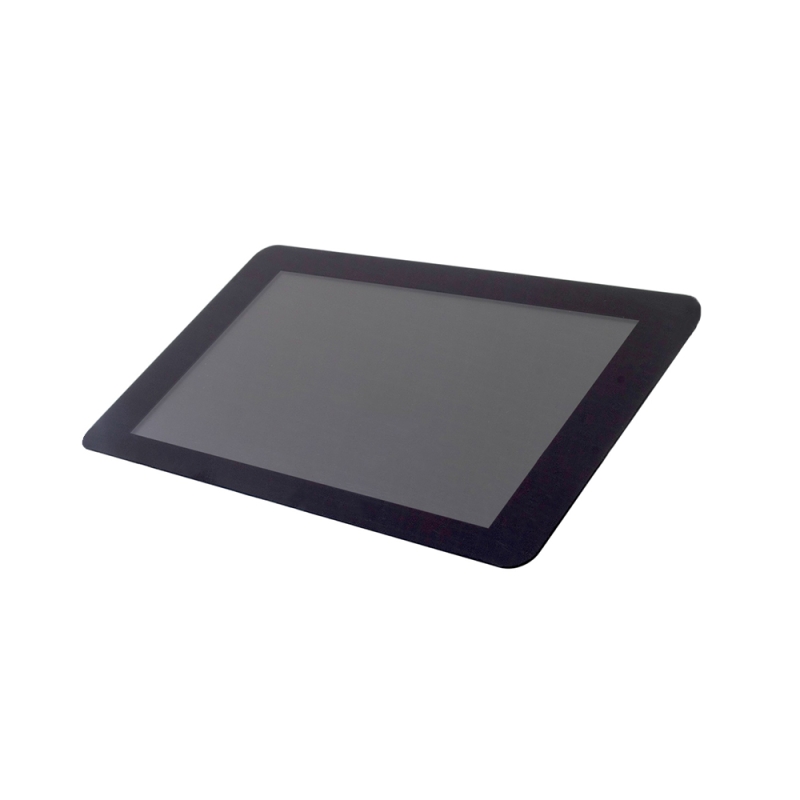

نمایشگر و تاچ اسکرین خازنی 7 اینچ رزبری پای Raspberry Pi – محصول Element 14

این نمایشگر لمسی خازنی 7 اینچ محصول رسمی Element14 بوده و به‌طور اختصاصی برای بردهای Raspberry Pi طراحی شده است. اتصال آن از طریق پورت DSI به‌صورت مستقیم انجام می‌شود و نیازی به درایورهای خارجی ندارد. تاچ اسکرین خازنی آن قادر به تشخیص همزمان 10 لمس است و تجربه کاربری روان و دقیق را ارائه می‌دهد. رزولوشن 800×480 پیکسل و کیفیت ساخت بالا موجب نمایش واضح تصاویر و متون شده و برای رابط‌های گرافیکی، داشبوردها و سیستم‌های چندرسانه‌ای بسیار مناسب است. این نمایشگر انرژی خود را می‌تواند از طریق پورت USB یا GPIO تأمین کند. به همراه نمایشگر یک برد راه‌انداز، کابل ریبون DSI، سیم‌های جامپر و پیچ و اسپیسر عرضه می‌شود تا نصب و راه‌اندازی آن برای پروژه‌های رزبری پای ساده و سریع انجام گیرد. این محصول به‌طور کامل با سیستم‌عامل‌های رسمی Raspberry Pi (مانند Raspberry Pi OS) سازگار است و امکان استفاده بدون نیاز به کیبورد و موس خارجی را فراهم می‌کند.

این نمایشگر با سیستم‌عامل‌های رسمی Raspberry Pi (از جمله Raspberry Pi OS و نسخه‌های به‌روزرسانی شده لینوکسی) به‌طور کامل سازگار است و نیاز به درایور اضافی ندارد.

مشخصات

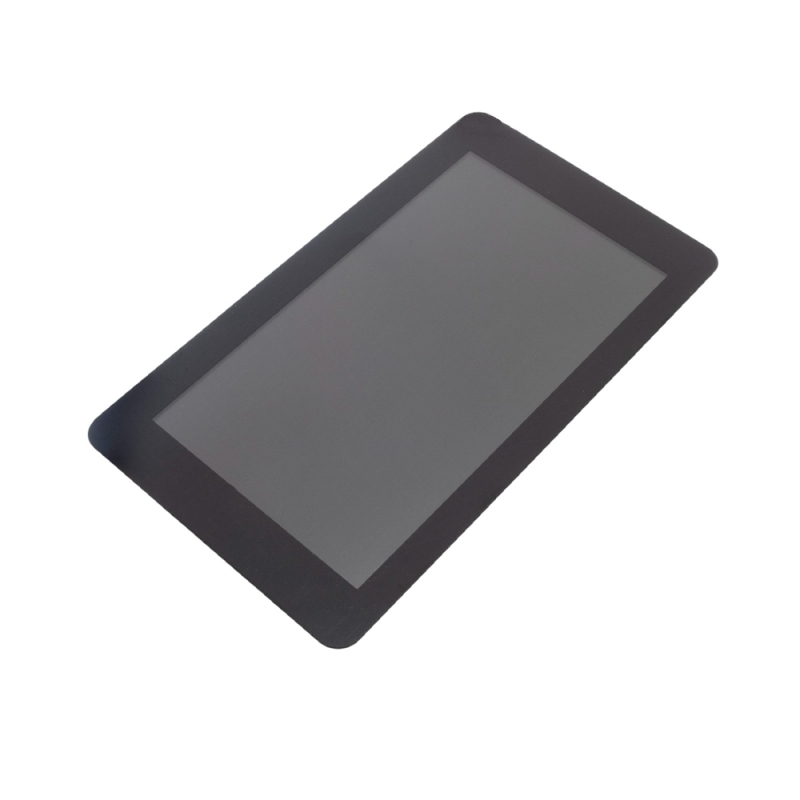

• نوع نمایشگر: LCD با تاچ خازنی
• اندازه صفحه: 7 اینچ
• ابعاد کلی فریم: 194×110×20 میلی‌متر
• ابعاد ناحیه نمایشگر: 155×86 میلی‌متر
• رزولوشن: 800×480 پیکسل
• نوع تاچ: خازنی، 10 نقطه‌ای
• رابط اتصال: DSI (به همراه کابل ریبون)
• تأمین تغذیه: USB یا GPIO
• سازگاری: تمامی مدل‌های Raspberry Pi

ویژگی‌ها

• تاچ خازنی 10 نقطه‌ای → امکان استفاده به‌صورت مالتی‌تاچ مانند گوشی‌های هوشمند.
• سازگاری کامل نرم‌افزاری → بدون نیاز به درایور جانبی، Plug & Play.
• کنترل مستقیم بدون موس و کیبورد → مناسب برای ساخت سیستم‌های All-in-One.
• امکان کارکرد به‌عنوان HMI (Human Machine Interface) در پروژه‌های صنعتی.
• پشتیبانی از چند نمایشگر → می‌توان از این نمایشگر به‌همراه HDMI استفاده کرد.
• مصرف انرژی پایین → مناسب برای سیستم‌های قابل‌حمل و باتری‌خور.

راه‌اندازی و نصب

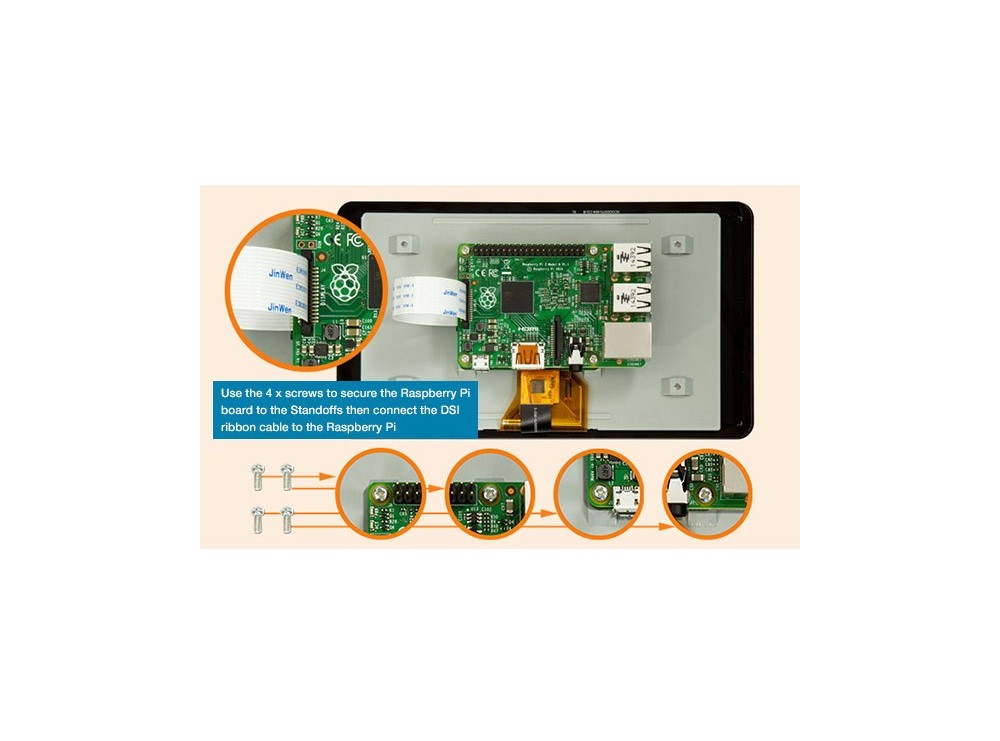

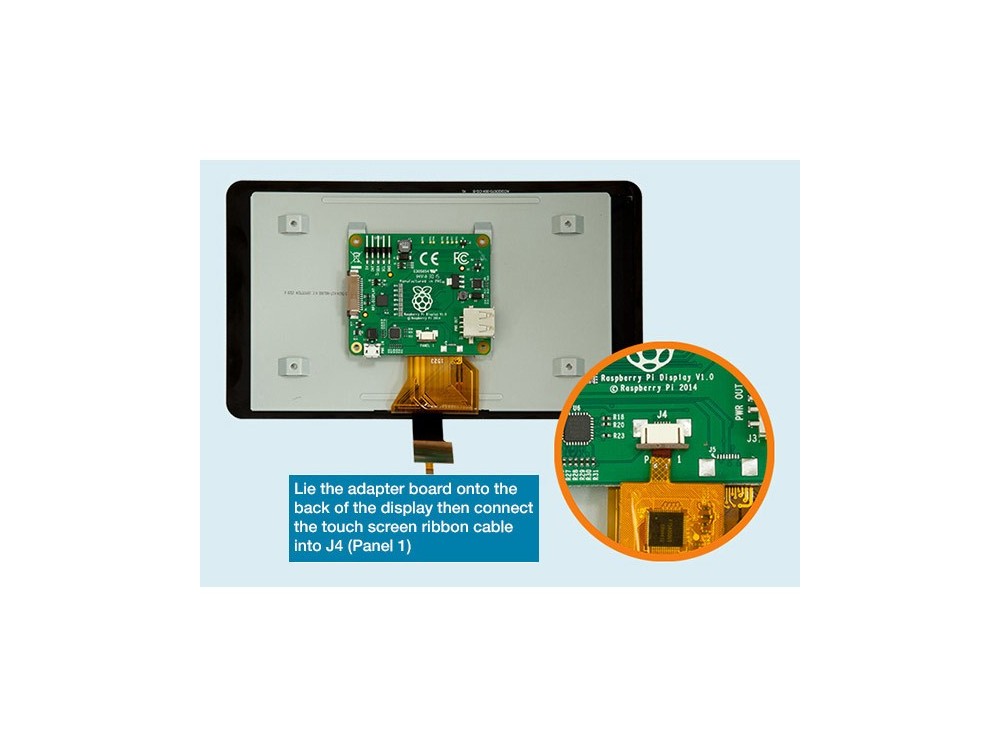

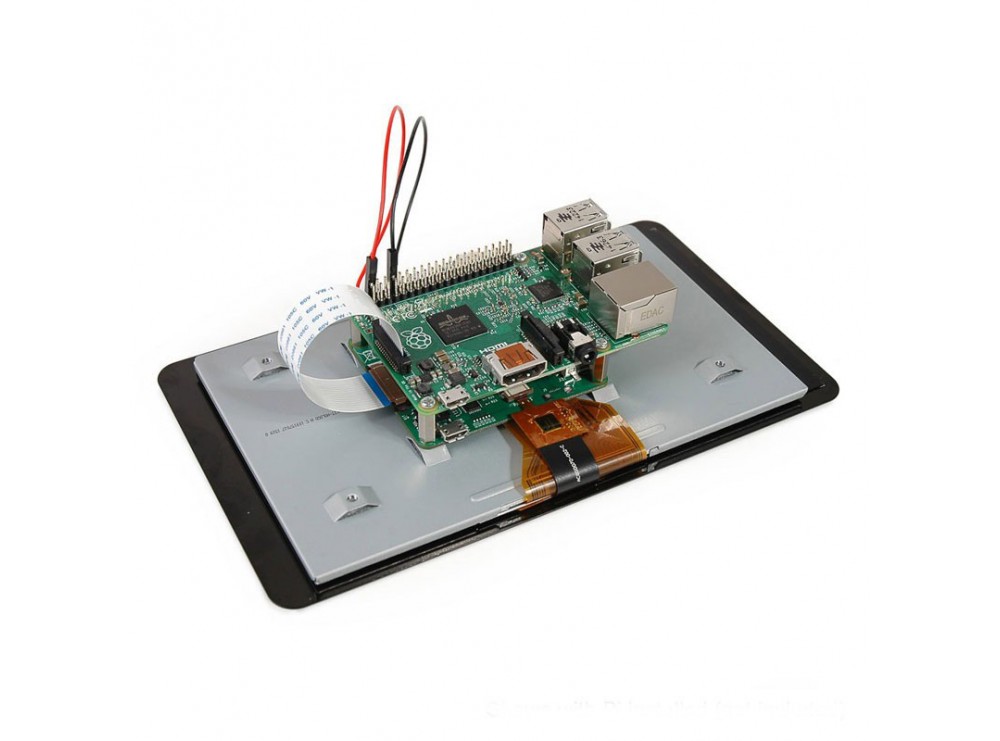

• اتصال فیزیکی

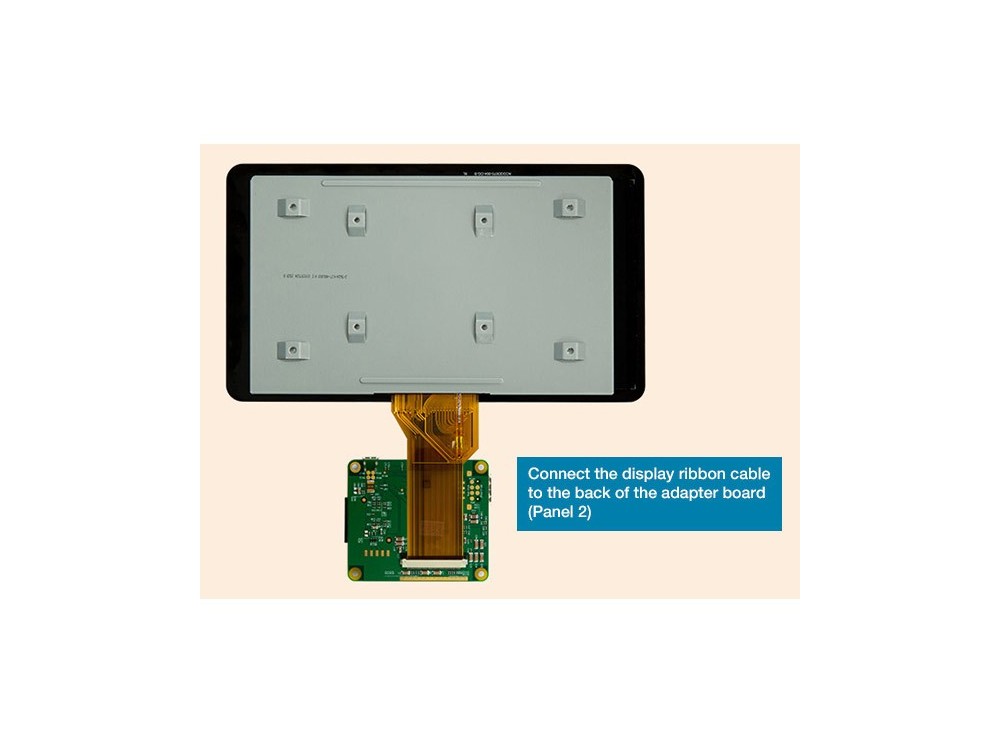

  • • کابل ریبون DSI نمایشگر را به کانکتور Display روی برد رزبری پای وصل کنید.
    • تغذیه را یا از طریق پورت USB نمایشگر یا از طریق پین‌های GPIO تأمین کنید.
• پیکربندی سیستم‌عامل
  • • آخرین نسخه Raspberry Pi OS را نصب کنید (Boot از SD Card).
    • سیستم به‌طور خودکار نمایشگر را شناسایی می‌کند.
    • برای استفاده کامل از قابلیت‌های تاچ چندلمسی، به‌روزرسانی‌های کرنل را فعال کنید:
    • sudo apt-get update
    • sudo apt-get upgrade
• تنظیمات اختیاری
  • • امکان تعریف نمایشگر به‌عنوان صفحه اصلی (Primary Display).
    • پشتیبانی از Rotation (چرخاندن صفحه به 90، 180 یا 270 درجه).
    • امکان استفاده همزمان با خروجی HDMI به‌صورت Dual Display.

کاربردهای رایج

این نمایشگر رسمی رزبری پای برای توسعه‌دهندگان، دانشجویان و طراحان سیستم‌های امبدد بسیار کاربردی است.

• ایجاد رایانه رومیزی کوچک با Raspberry Pi
• سیستم‌های نمایش اطلاعات و داشبوردهای صنعتی
• پروژه‌های آموزشی در زمینه برنامه‌نویسی و سخت‌افزار
• کنترلرهای هوشمند خانگی و اینترنت اشیا
• سیستم‌های چندرسانه‌ای و سرگرمی قابل‌حمل
• رایانه‌های شخصی کوچک: ایجاد یک دسکتاپ خانگی جمع و جور
• سیستم‌های نمایش اطلاعات: نمایش اطلاعات زمان واقعی، گرافیک و آمار
• پروژه‌های آموزشی: کمک به یادگیری برنامه‌نویسی و سخت‌افزار
• کنترلرهای خانگی: مدیریت تجهیزات هوشمند منزل

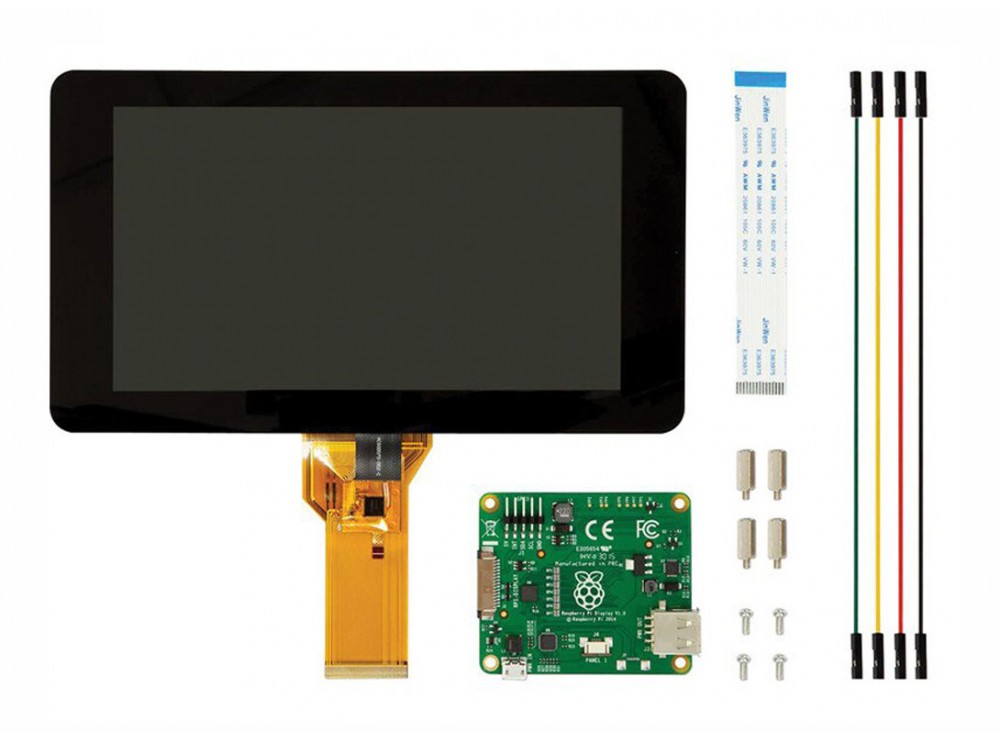

محتویات

• برد راه انداز نمایشگر و تاچ اسکرین 7 اینچ

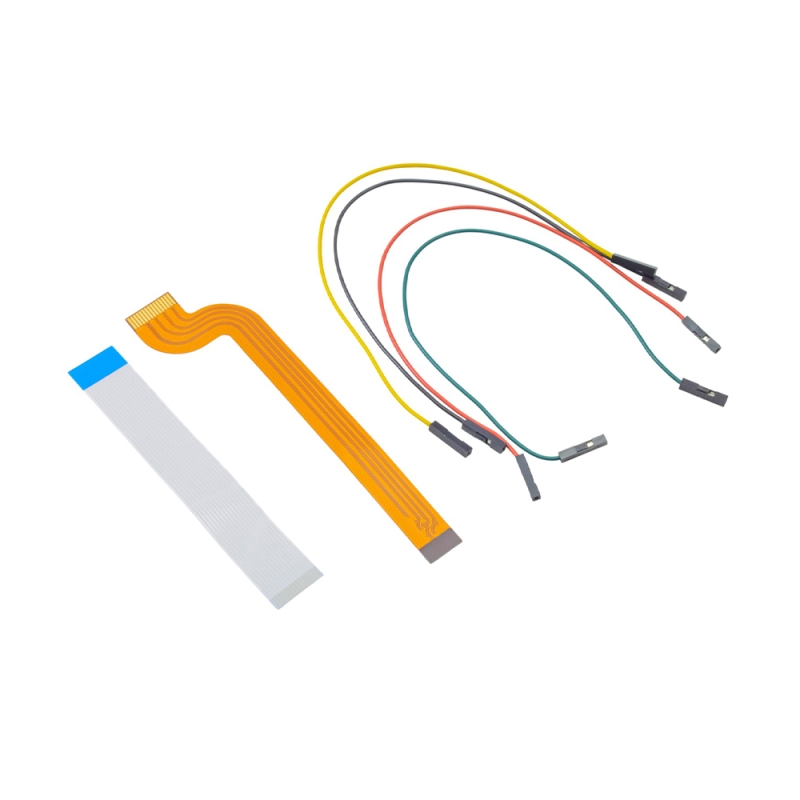

• کابل ریبون DSI
•  سیم جامپری

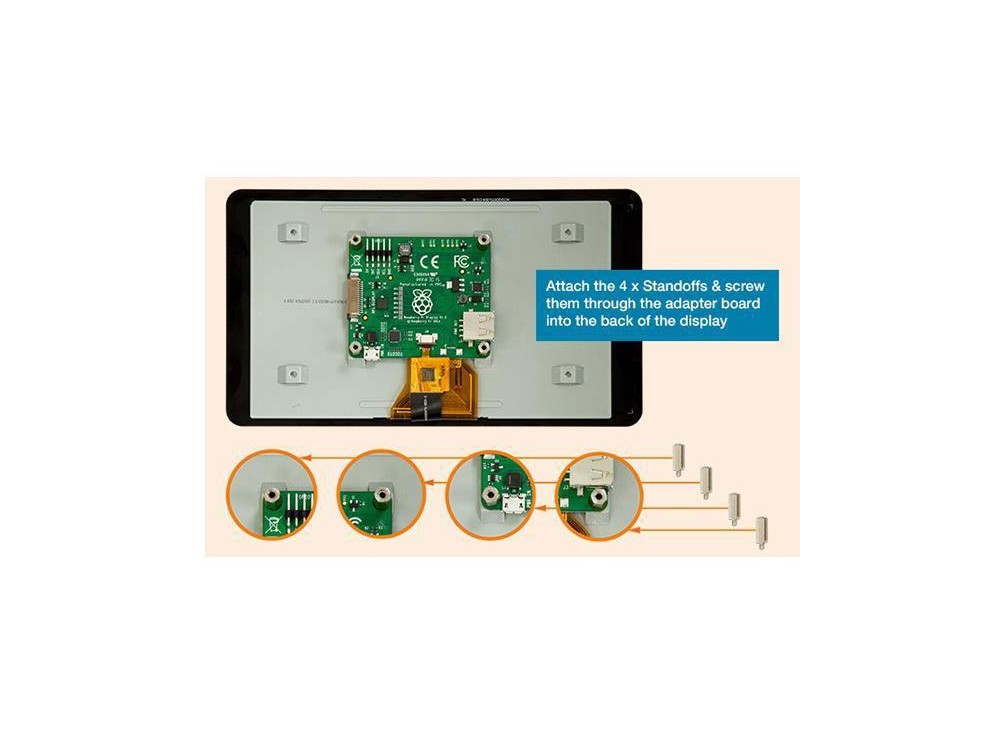

•  پیچ و اسپیسر


Introduction

The official 7-inch Raspberry Pi touchscreen display by Element14 provides a high-quality visual and interactive interface for all Raspberry Pi boards. Featuring an 800×480 resolution and a 10-point capacitive touch panel, it allows users to build compact desktop systems, HMI interfaces, or IoT control panels. The display connects directly via the DSI (Display Serial Interface) port on the Raspberry Pi, ensuring seamless plug-and-play functionality without the need for additional drivers. Power is supplied either through the USB port or directly from the GPIO header, making integration flexible and straightforward. This display is fully supported by the latest Raspberry Pi OS, enabling smooth multitouch performance and eliminating the need for external peripherals like a mouse or keyboard.

Specifications

• Display Size: 7 inches
• Resolution: 800 × 480 pixels (WVGA)
• Touch Technology: Capacitive, 10-point multitouch
• Overall Dimensions: 194 × 110 × 20 mm
• Active Area: 155 × 86 mm
• Connection Interface: DSI ribbon cable
• Power Supply: USB or GPIO
• Compatibility: All Raspberry Pi models (Pi 2, 3, 4, and newer)
• Included Accessories:
• 1 × Display driver board
• 1 × DSI ribbon cable
• 4 × Jumper wires for power via GPIO
• 4 × Screws and spacer
