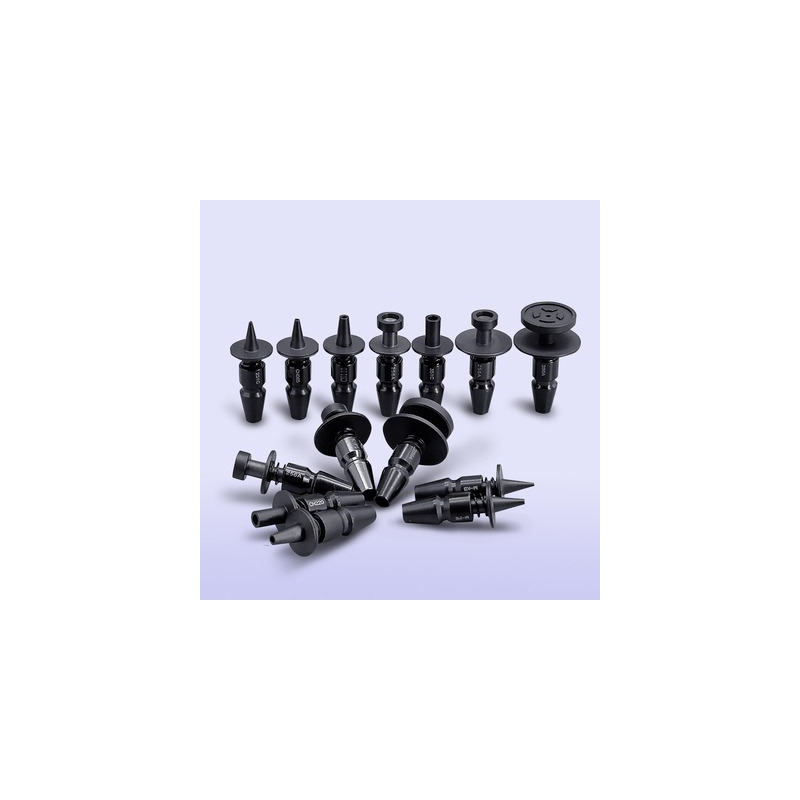

نازل SMT مدل CN220 مخصوص دستگاه Pick & Place

معرفی

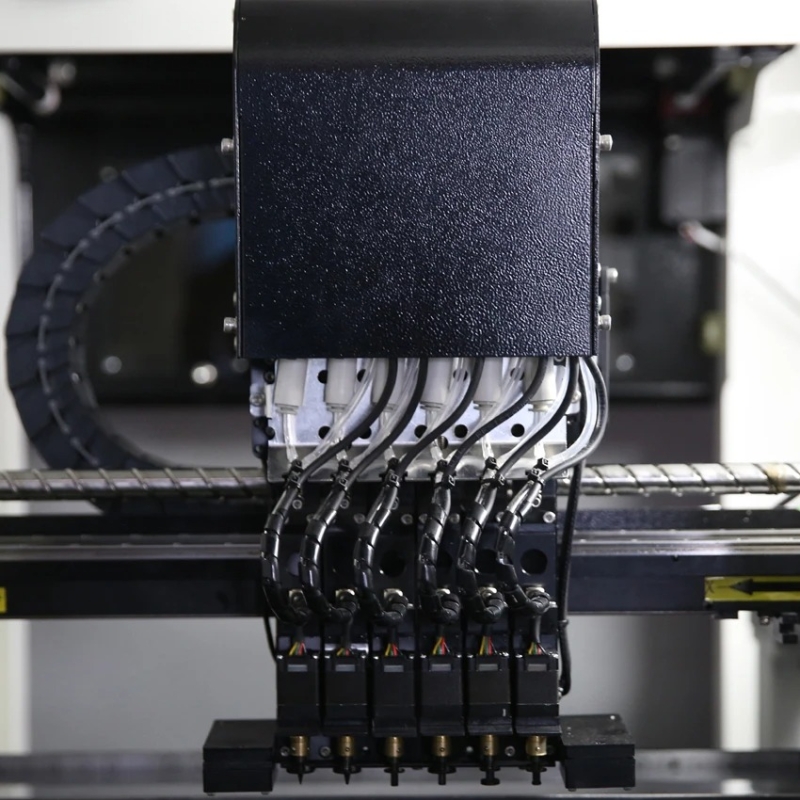

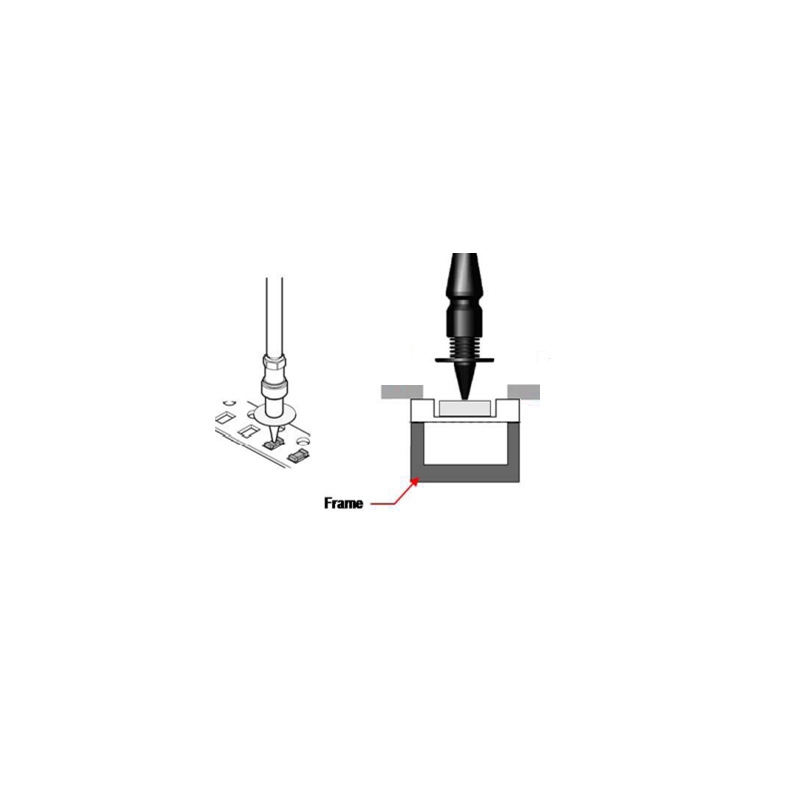

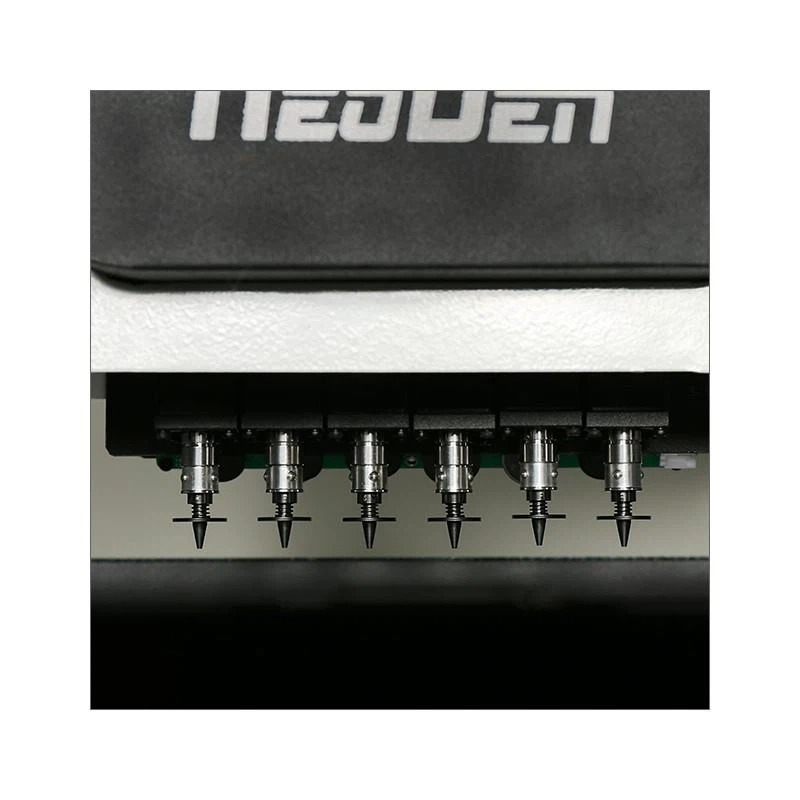

نازل SMT معمولا در دستگاه Pick and Place نصب می شود و وظیفه ی برداشتن قطعه از روی فیدر و قرار دادن آن ها در فوت پرینت مربوطه بر روی برد مدار چاپی را دارد. این نازل ها یکی از مهمترین اجزای دستگاه Pick and Place است که با جابجایی دقیق قطعات الکترونیکی بر سرعت، دقت و کیفیت مونتاژ تأثیر می گذارد. نازل CN220 به طور معمول برای جابجایی و قرار دادن قطعات الکترونیکی مانند خازن های سایز متوسط ، SOP ، SOJ و کانکتور استفاده می شود و با دستگاه pick and place مدل Samsung SM320 / CP45 NEO سازگار می‌باشد و در خطوط تولید مختلف مدارچاپی مورد استفاده قرار می گیرد.

کاربرد

مدل : CN140
مناسب برای دستگاه Pick and Place مدل Samsung SM320 / CP45 NEO
قابل استفاده برای خازن های سایز متوسط ، SOP ، SOJ و کانکتور

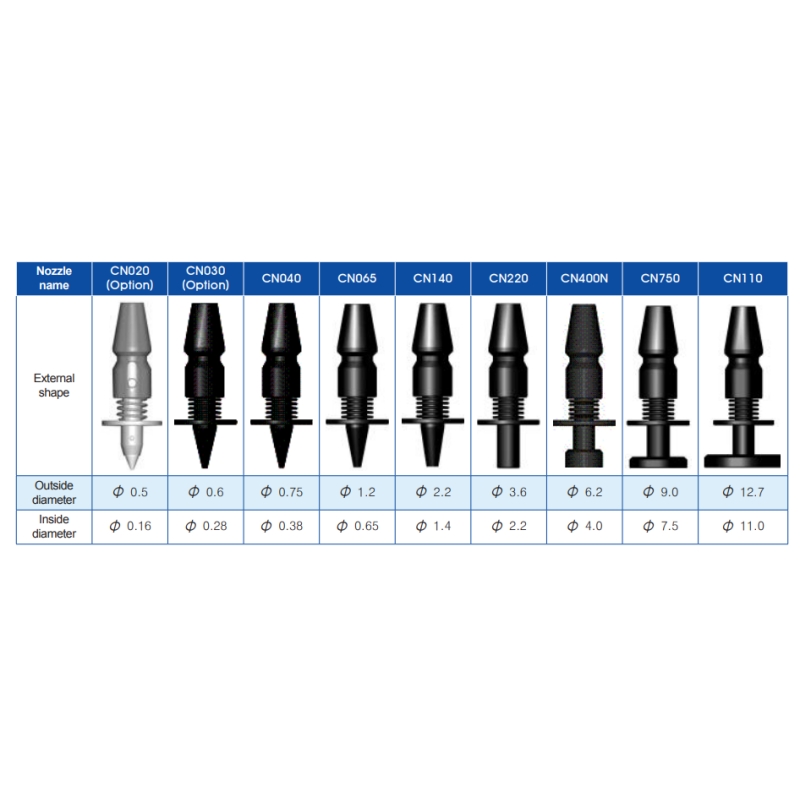

قطر داخلی : 2.2 میلی متر
قطر خارجی : 3.6 میلی متر

Specification

Model: CN140
Suitable for Samsung CP45 NEO Pick and Place device
Can be used for medium size capacitors, SOP, SOJ and connectors
Inner diameter: 2.2 mm
External diameter: 3.6 mm
