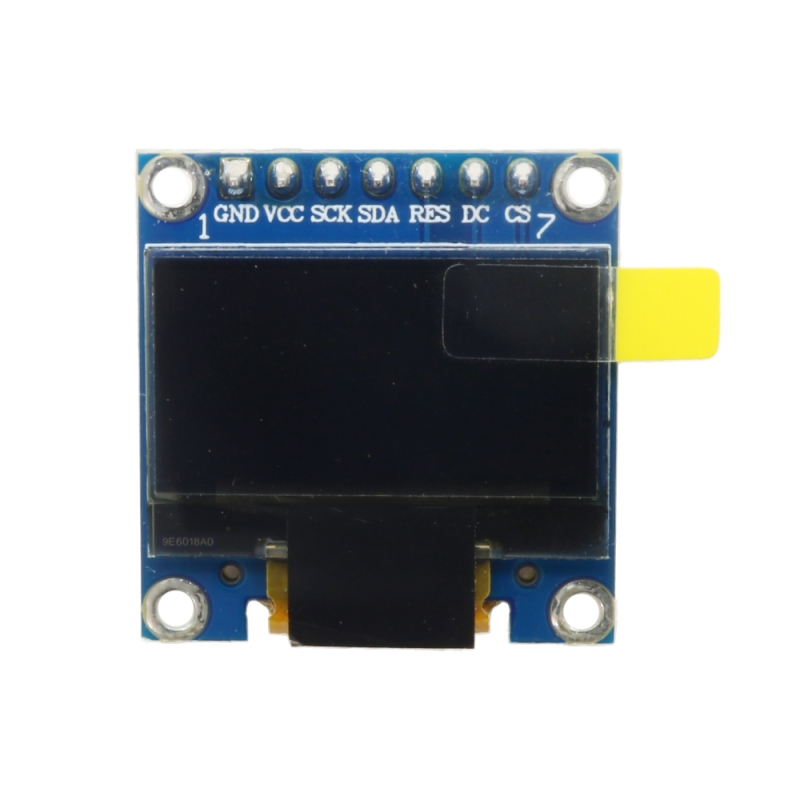

ماژول OLED 0.96 SPI دو رنگ زرد-آبی - Image 1

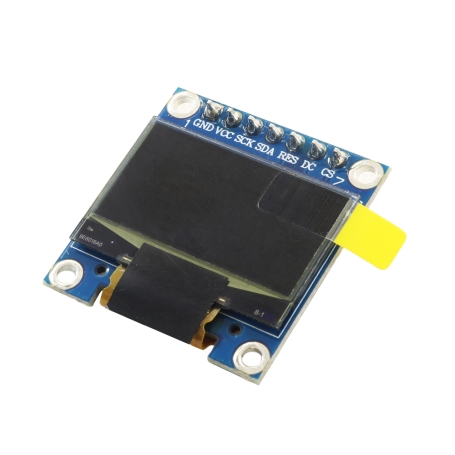

ماژول OLED 0.96 SPI دو رنگ زرد-آبی - Image 2

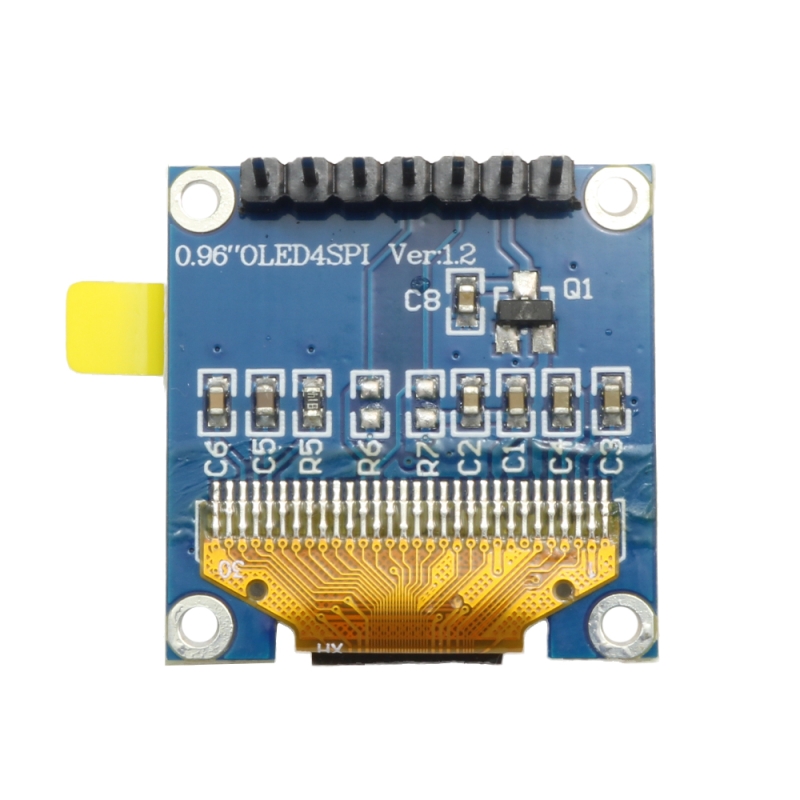

ماژول OLED 0.96 SPI دو رنگ زرد-آبی - Image 3

ماژول OLED 0.96 SPI دو رنگ زرد-آبی

نمایشگر گرافیکی 0.96 اینچ و رزولیشن 128×64 پیکسل با پروتکل ارتباطی SPI و تراشه درایور SSD1306

کد کالا 45597

جهت اطلاع از قیمت و موجودی لطفا به واتساپ پیام دهید

در انبار موجود نمی باشد

مقایسه

افزودن به علاقه مندی

3 نفر در حال مشاهده این محصول هستند!

توضیحات

معرفی

نمایشگر‌های OLED ، نمایشگرهایی با کانتراست و رزولوشن بالا می‌باشند ، از این رو قابلیت خوانایی زیادی را برای کاربر فراهم می‌کند. این نوع ماژول‌ها فاقد Backlight می‌باشند و نور پس‌زمینه را خودشان ایجاد می‌کنند از این رو نسبت به LCD ها باریک‌تر ، شفاف‌تر و شکیل تر به نظر می‌رسند.

این نمایشگر OLED دو رنگ 0.96 اینچی محصولی از شرکت Univision Technology است.این نمایشگر از نوع گرافیکی بوده و رزولیشن آن 128×64 پیکسل است.

نمایشگرهای OLED نیاز به نور پس زمینه Backlight ندارند و پیکسل ها خودشان نور افشانی می کنند و در مقایسه با LCD های کریستال مایع باریکتر و شفاف تر و کنتراست بالاتر و مصرف توان کمتری دارند.چیپ درایور این ماژول SSD1306 است که توانایی ارتباط SPI را برای این ماژول فراهم می آورد.

ویژگی ها

اندازه صفحه نمایش: 0.96 اینچ
رزولیشن: 128×64
قابلیت نمایش دو رنگ آبی و زرد
ولتاژ تغذیه: 2.5 تا 5 ولت DC
جریان مصرفی: 20 میلی آمپر
پروتکل ارتباطی SPI
دارای کنترلر داخلی SSD1306

کاربردها

مدیا پلیرهای دیجیتال قابل حمل
کاربردهای تبلیغاتی
پروژه های الکترونیکی

Self-luminous OLED display without backlight, both day and night display bright and sharp! More effective than the LCD.
Full screen display lit the whole power consumption of about 22.75mA;
Ordinary characters full-screen display, consumes about 5mA;
All Blacks are not displayed not hibernate, power consumption 1.2mA;
Hibernation about hundreds uA

1. Module size: 28 (L) x27 (W) mm2 Power supply voltage:. 2.8-5.0V DC
3. Driver IC: SSD1306
3. Pin definition: VCC– positive power GND – power supply negative SCL– serial clock Serial data SDA —
4. Test Platform: provides 51, arduino, STM32, STM8 microcontroller such routines
5. Weight: 4g

Diagonal Screen Size	0.96″
Color	Yellow+Blue
Module Construction	COG
Product	UG-2864HMBEG01
Driving Method	Passive Matrix
Number of Pixels	128×64
Active Area(mm)	21.74×10.86
Panel Size(mm)	26.70×19.26×1.45
Pixel pitch(mm)	0.17×0.17
Pixel Size(mm)	0.154×0.154
Weight	1.54
Duty	1/64
Pins	30
Color	Area Color (Light Blue, Yellow)
Porwer Supply Voltage	2.6~3.5V
Frame Rate	100Frames/Sec
Operating Temperature	-30~70℃
Storage Temperature	-40~80℃
Drive IC	SSD1306
Brightness	100 (Min) cd/m2 60 (Typ) cd/m2
Power Consumption	60 (Typ) cd/m2
Driving Voltage	9V
Interface	SPI
Folding Ability	Folding Type
Assembly	Soldering
