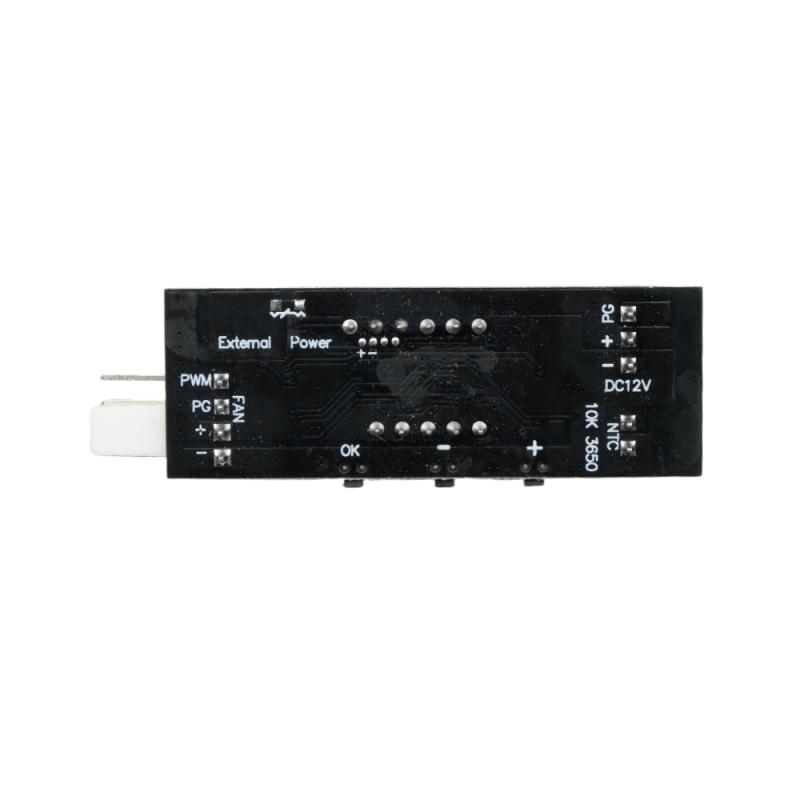

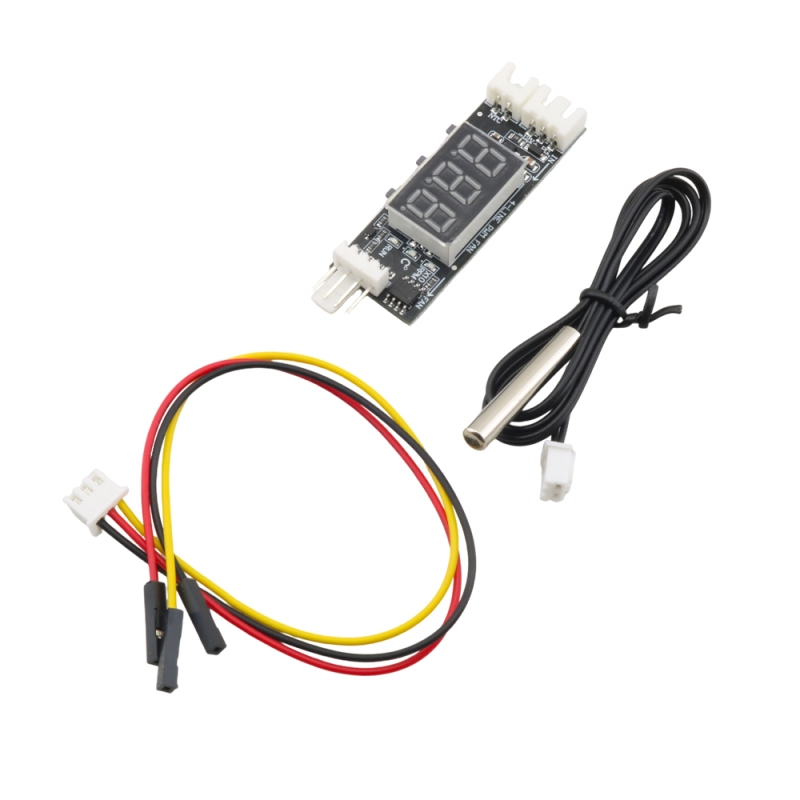

ماژول کنترل دور فن 4 سیمه 12 ولت تک کاناله PWM دارای NTC

این ماژول یک کنترلر حرفه‌ای سرعت فن PWM است که به‌صورت هوشمند و خودکار، دور فن‌های 4 سیمه (مانند فن‌های CPU و فن‌های صنعتی PWM) را بر اساس دمای محیط یا قطعه تنظیم می‌کند. با استفاده از سنسور دمای NTC 10K B3950 و سیگنال PWM دقیق، سرعت فن متناسب با دما افزایش یا کاهش می‌یابد و در دماهای پایین حتی امکان توقف کامل فن نیز وجود دارد. وجود نمایشگر دیجیتال، کنترل و مشاهده وضعیت دما و عملکرد فن را بسیار ساده و دقیق می‌کند.

مشخصات

• نوع کالا: ماژول کنترل سرعت فن PWM دمایی
• ولتاژ تغذیه: DC 12V
• بازه ولتاژ کاری: DC 8V تا 16V
• جریان قابل پشتیبانی فن: حداکثر 3.3A
• مصرف مدار: کمتر از 40mA (در 12V)
• نوع فن پشتیبانی‌شده: فقط فن 4 سیمه PWM
• پشتیبانی از فن‌های 2 سیمه و 3 سیمه را ندارد
• نوع کنترل سرعت: PWM
• دامنه PWMبرابر 1 تا 100٪
• دقت تنظیم PWM حدود 0.5٪
• فرکانس PWM برابر 25KHz ±1KHz
• دامنه ولتاژ سیگنال PWM برابر 5V (بدون بار)
• محدوده اندازه‌گیری دما: ‎-9.9 تا 99.9°C
• خطای اندازه‌گیری دما: کمتر از 1.2°C
• نوع سنسور دما: NTC 10KΩ
• مشخصات سنسور: B3950
• نوع نمایشگر: سگمنت دیجیتال LED
• کنترل خودکار سرعت فن بر اساس دما

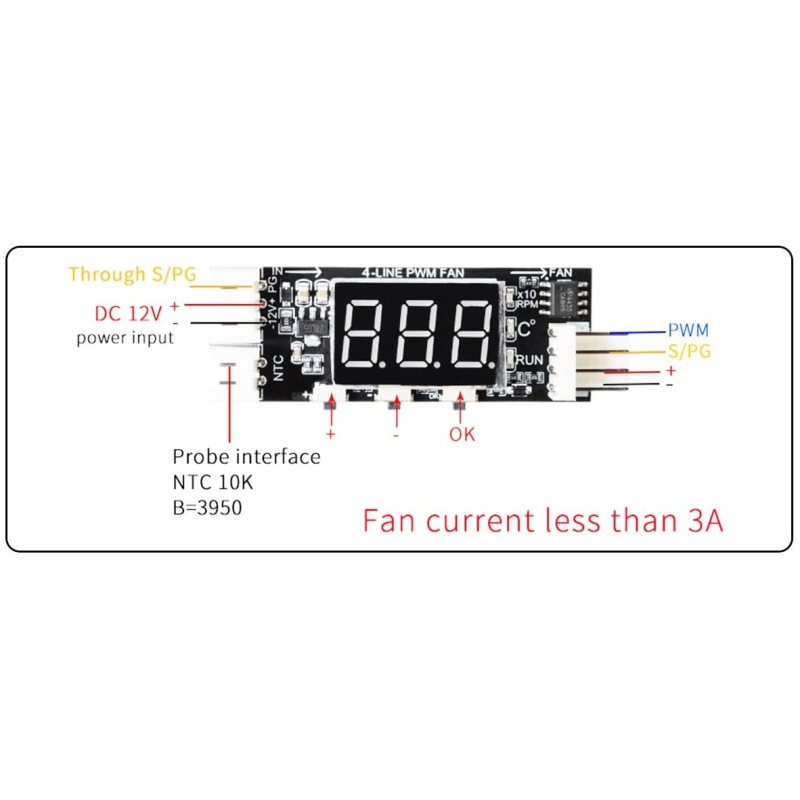

نحوه اتصال و استفاده

ابتدا فن 4 سیمه PWM را به کانکتور خروجی فن روی ماژول متصل کنید. سپس تغذیه DC 12V را از طریق کانکتور مادگی به ماژول بدهید. سنسور دمای NTC را در محل مورد نظر (هوا، سطح قطعه یا مایع بسته به نوع پروب) قرار دهید. ماژول به‌صورت خودکار و بر اساس دمای اندازه‌گیری‌شده، سیگنال PWM را تنظیم کرده و سرعت فن را کنترل می‌کند. توجه داشته باشید این ماژول فقط با فن‌های 4 سیمه PWM سازگار است.

تنظیمات

• دکمه + / −: تغییر مقدار پارامترها (نگه‌داشتن = تغییر پیوسته).
• دکمه OK سه حالت دارد:
• حالت عادی: با فشار کوتاه وارد تنظیم سرعت دستی فن (1 تا 100٪) می‌شود؛ دوباره OK = ذخیره و خروج.
• تنظیمات دما: در حالت عادی، نگه‌داشتن OK → ورود به تنظیم پارامترهای دما؛ با + مقدار را عوض می‌کنید و با OK بین گزینه‌ها جابه‌جا می‌شوید:
• L (دمای شروع افزایش سرعت)
• H (دمای سرعت کامل)
• C (دمای خاموشی فن)
  در پایان OK = ذخیره.
• تنظیمات عملکردی: در حالت خاموش، نگه‌داشتن OK هنگام روشن‌کردن → تنظیمات کلی (مثل جهت خروجی PWM).
• تعریف پارامترهای دما
• L (5–94°C): از این دما به بالا، سرعت فن متناسب با دما افزایش می‌یابد.
• H (10–99°C): از این دما به بالا، فن با 100٪ سرعت کار می‌کند.
• C (0–92°C): خاموشی در دمای پایین؛ اگر C>0 باشد، زیر این دما فن کاملاً خاموش می‌شود. با بالا رفتن دما و عبور از L، فن دوباره روشن می‌شود. اگر C=0 باشد، خاموشی غیرفعال است و فن همیشه فعال می‌ماند.

کاربردهای رایج

این ماژول برای سیستم‌هایی طراحی شده که نیاز به کنترل هوشمند دمایی و کاهش نویز فن دارند. با تنظیم صحیح، هم طول عمر فن افزایش می‌یابد و هم مصرف انرژی و صدای اضافی کاهش پیدا می‌کند.

• کنترل سرعت فن CPU و فن‌های کیس کامپیوتر
• سیستم‌های خنک‌کننده صنعتی و تابلو برق
• پروژه‌های DIY خنک‌سازی هوشمند
• کنترل فن در تجهیزات الکترونیکی حساس
• سیستم‌های تهویه کوچک و سفارشی

This module is a professional PWM fan speed controller that intelligently and automatically adjusts the speed of 4-wire fans (such as CPU fans and industrial PWM fans) based on the ambient or component temperature. Using the NTC 10K B3950 temperature sensor and precise PWM signal, the fan speed increases or decreases according to the temperature, and at low temperatures it is even possible to stop the fan completely. The presence of a digital display makes it very simple and accurate to control and observe the temperature status and fan performance.

Specifications

Product Type: Temperature PWM Fan Speed ​​Control Module
Supply Voltage: DC 12V
Working Voltage Range: DC 8V to 16V
Supported Fan Current: Max. 3.3A
Circuit Consumption: Less than 40mA (at 12V)
Supported Fan Type: Only 4-wire PWM fan
Does not support 2-wire and 3-wire fans
Speed ​​Control Type: PWM
PWM Range: 1 to 100%
PWM Adjustment Accuracy: About 0.5%
PWM Frequency: 25KHz ± 1KHz
PWM Signal Voltage Range: 5V (No Load)
Temperature Measurement Range: -9.9 to 99.9°C
Temperature Measurement Error: Less than 1.2°C
Temperature Sensor Type: NTC 10KΩ
Sensor Specifications: B3950
Display Type: Digital Segment LED
Automatic Fan Speed ​​Control Based on Temperature
