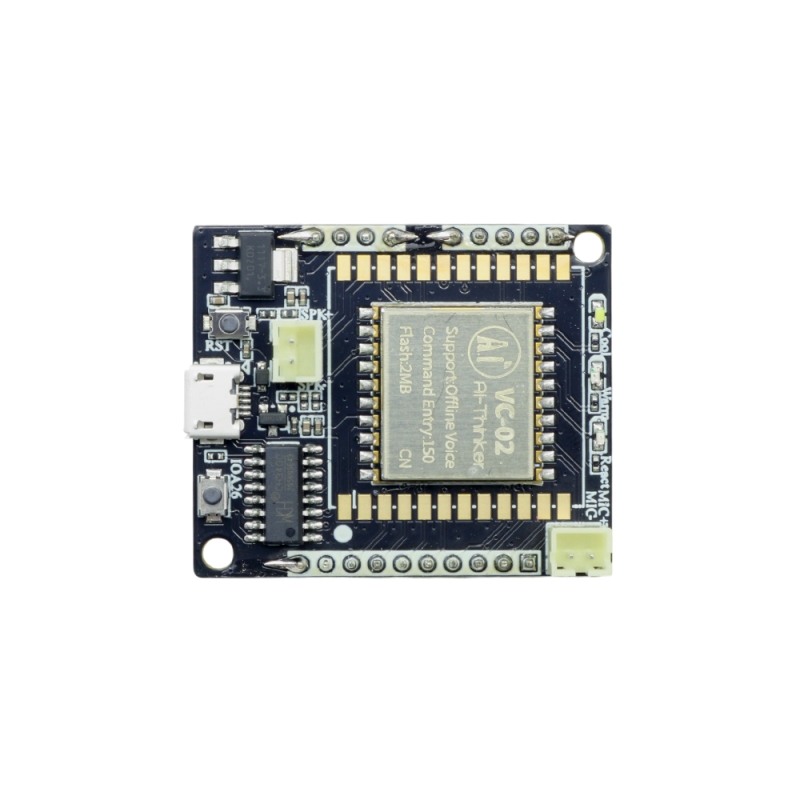

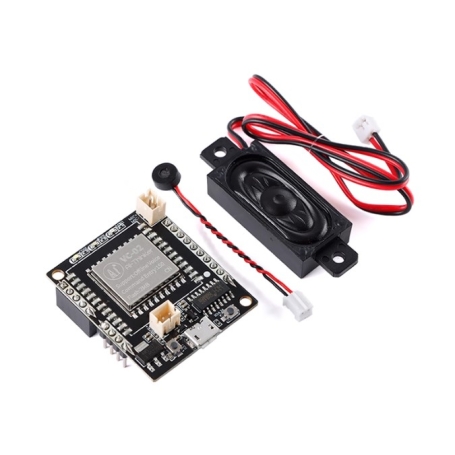

ماژول هوشمند تشخیص صدای آفلاین مدل VC-02-Kit مارک Ai-Thinker

ماژول VC-02-Kit AI Intelligent Offline Voice Module یک برد توسعه تشخیص فرمان صوتی آفلاین از برند Ai-Thinker است که بدون نیاز به اینترنت، امکان اجرای دستورات صوتی از پیش تعریف‌شده را فراهم می‌کند. این ماژول با پشتیبانی از حداکثر 150 فرمان صوتی محلی، گزینه‌ای ایده‌آل برای پروژه‌های خانه هوشمند، لوازم الکترونیکی هوشمند، اسباب‌بازی‌ها، تجهیزات کنترلی و محصولات IoT آفلاین محسوب می‌شود.

VC-02 بر پایه چیپ US516P6 با معماری 32bit RISC طراحی شده و با داشتن واحد DSP، FPU و FFT Accelerator، عملکرد سریع و پایدار در پردازش صوت و تشخیص گفتار را تضمین می‌کند.

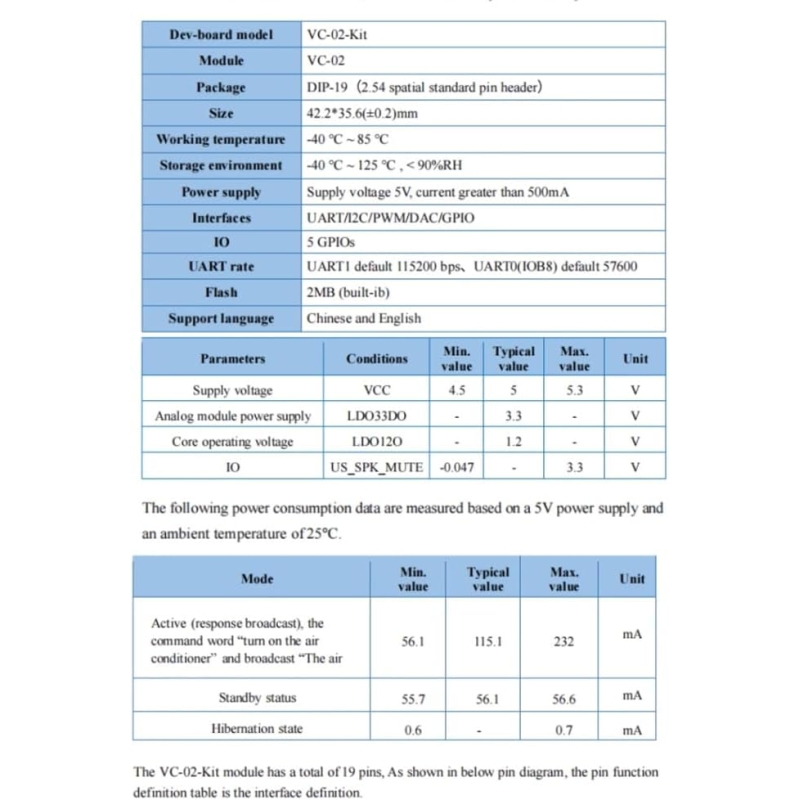

مشخصات فنی

• نوع ماژول: Offline Voice Recognition Module
• مدل برد توسعه: VC-02-Kit
• پردازنده: 32bit RISC @ 240MHz
• حافظه Flash داخلی: 2MB
• SRAM داخلی: 242KB
• تعداد فرمان صوتی آفلاین: تا 150 دستور
• زبان‌های پشتیبانی‌شده: Chinese / English
• ورودی صوت: میکروفن آنالوگ (SNR > 94dB)
• خروجی صوت: DAC دوکاناله
• ولتاژ تغذیه: 5V
• جریان مصرفی:
  • • Active: typ 115mA
    • Standby: typ 56mA
    • Hibernate: typ 0.6mA
• دمای کاری: 40-°C تا 85+°C
• ابعاد برد: 42.2×35.6 mm

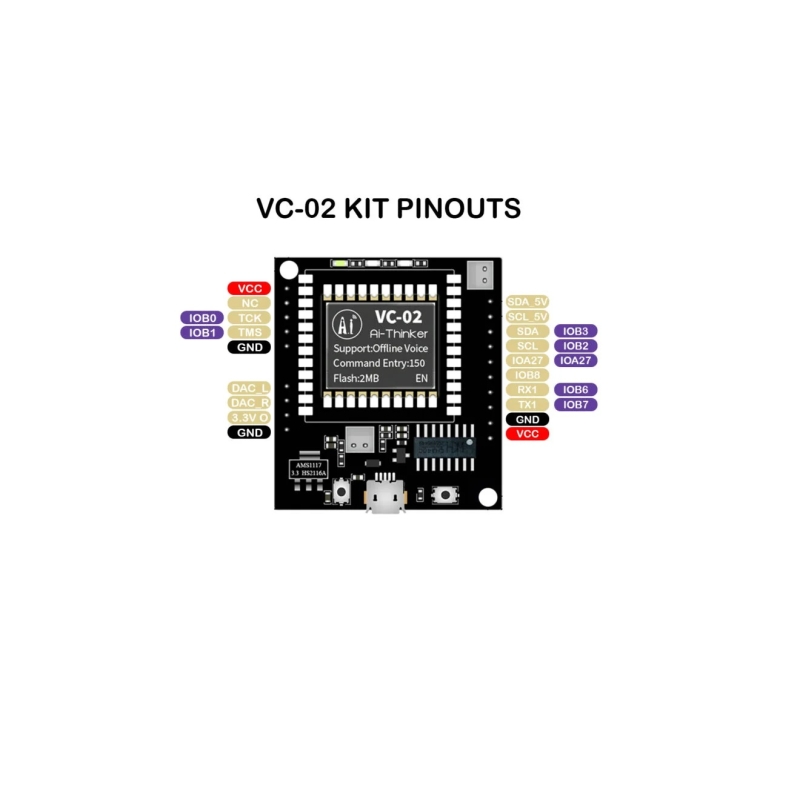

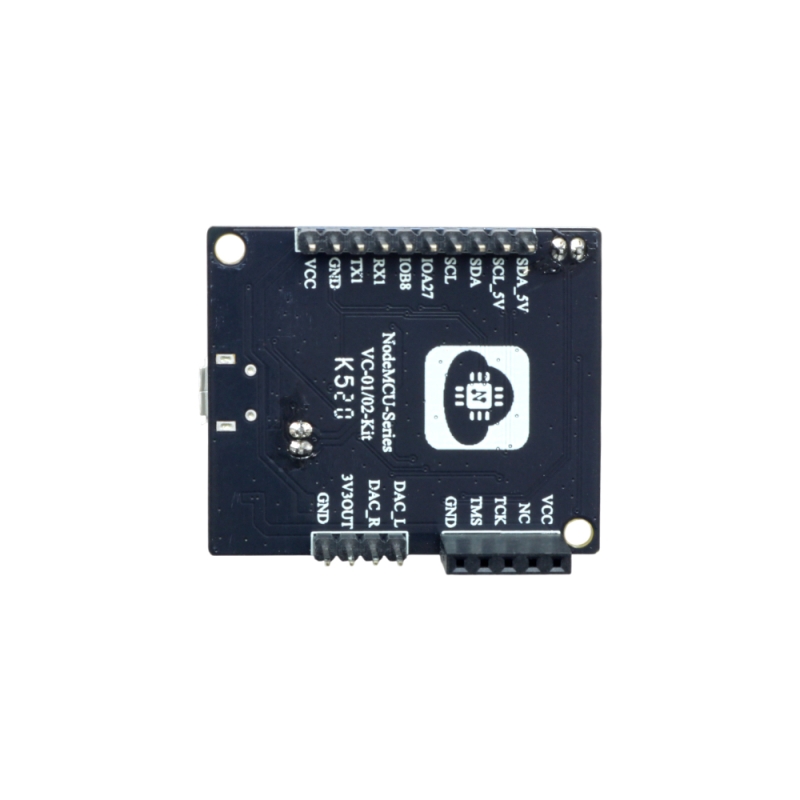

پین‌ اوت

• برخی از پین‌های کلیدی:
• VCC : ورودی 5V
• GND : زمین
• TX1 / RX1 : ارتباط UART اصلی
• IOB8 : خروجی UART0 / لاگ
• IOA27 : GPIO
• SCL / SDA (3.3V) : I2C سطح 3.3V
• SCL_5V / SDA_5V : I2C سطح 5V
• 3V3OUT : خروجی 3.3V
• DAC_L / DAC_R : رزرو خروجی صوتی (فعلاً غیرفعال)
• نکته مهم: پورت‌های I2C 3.3V و 5V همزمان قابل استفاده نیستند.

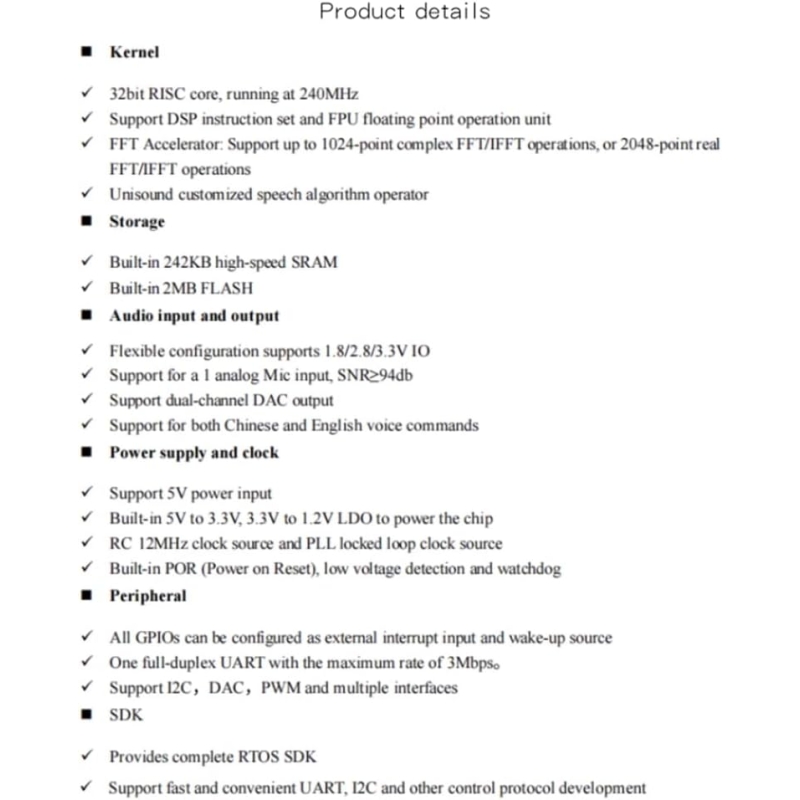

ویژگی‌ها

• تشخیص فرمان صوتی آفلاین (بدون اینترنت)
• پشتیبانی از حدود 150 فرمان صوتی
• پردازنده 32bit RISC با فرکانس 240MHz
• پشتیبانی از DSP و FPU
• Accelerator FFT تا 1024-point complex FFT
• حافظه داخلی:
  • • 2MB Flash
    • 242KB SRAM
• پشتیبانی از Mic آنالوگ داخلی
• خروجی صوتی DAC دو کاناله
• سازگار با فرمان‌های صوتی چینی و انگلیسی
• دارای RTOS SDK برای توسعه حرفه‌ای
• مناسب برای سیستم‌های کم‌مصرف

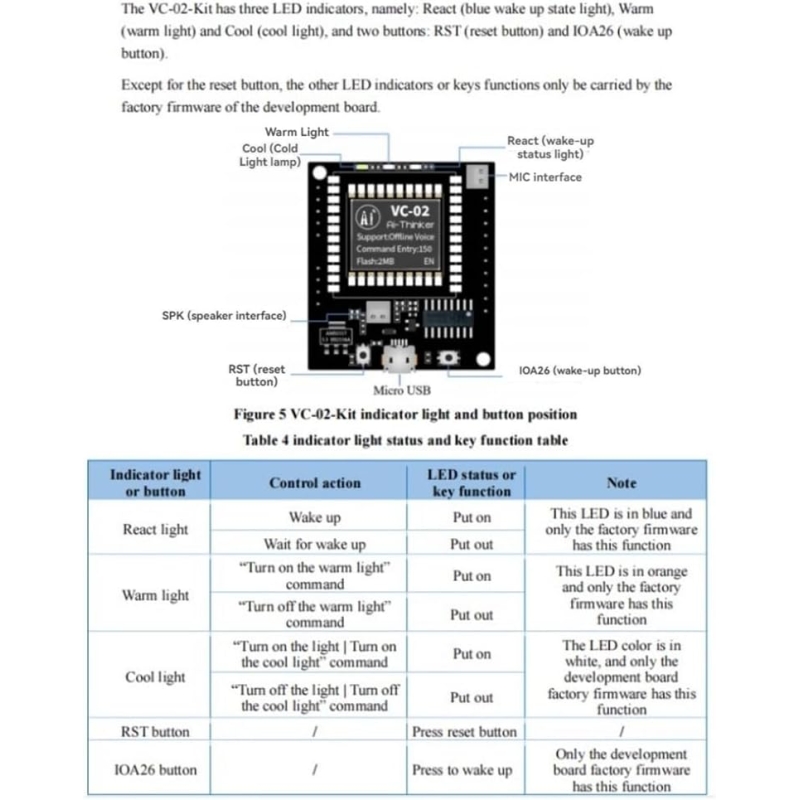

LEDها و کلیدهای روی برد

روی VC-02-Kit سه LED و دو کلید فیزیکی وجود دارد که عملکرد آن‌ها وابسته به Firmware کارخانه‌ای است.

LEDها

React (آبی)

• روشن: برد از حالت خواب بیدار شده
• خاموش: در انتظار Wake-up

Warm (نارنجی)

• با فرمان صوتی «Turn on the warm light» روشن می‌شود
• با فرمان «Turn off the warm light» خاموش می‌شود

Cool (سفید)

• با فرمان «Turn on the cool light» روشن می‌شود
• با فرمان «Turn off the cool light» خاموش می‌شود
• نکته: عملکرد LEDها فقط در Firmware پیش‌فرض کارخانه فعال است.

کلیدها

• RST : ریست سخت‌افزاری برد
• IOA26 : کلید Wake-up (فعال فقط در Firmware کارخانه)

کاربردهای رایج

این ماژول به‌صورت گسترده در پروژه‌هایی استفاده می‌شود که نیاز به کنترل صوتی بدون اتصال به شبکه دارند.

• خانه هوشمند (کنترل چراغ، پرده، کولر، فن و…)
• لوازم خانگی هوشمند آفلاین
• اسباب‌بازی‌های صوتی
• سیستم‌های کنترلی صنعتی سبک
• تجهیزات IoT بدون اینترنت
• پروژه‌های آموزشی و تحقیقاتی AI

The VC-02-Kit AI Intelligent Offline Voice Module is an offline voice recognition development board from Ai-Thinker that allows you to execute predefined voice commands without the need for the Internet. With support for up to 150 local voice commands, this module is an ideal choice for smart home projects, smart electronics, toys, control equipment and offline IoT products.

The VC-02 is based on the US516P6 chip with 32bit RISC architecture and has a DSP, FPU and FFT Accelerator unit, ensuring fast and stable performance in voice processing and speech recognition.

Specifications

• Module Type: Offline Voice Recognition Module
• Development Board Model: VC-02-Kit
• Processor: 32bit RISC @ 240MHz
• Internal Flash Memory: 2MB
• Internal SRAM: 242KB
• Number of Offline Voice Commands: Up to 150 Commands
• Supported Languages: Chinese / English
• Audio Input: Analog Microphone (SNR > 94dB)
• Audio Output: Dual-Channel DAC
• Supply Voltage: 5V
• Current Consumption:
• Active: typ 115mA
• Standby: typ 56mA
• Hibernate: typ 0.6mA
• Operating Temperature: -40°C to +85°C
• Board Dimensions: 42.2 × 35.6 mm
