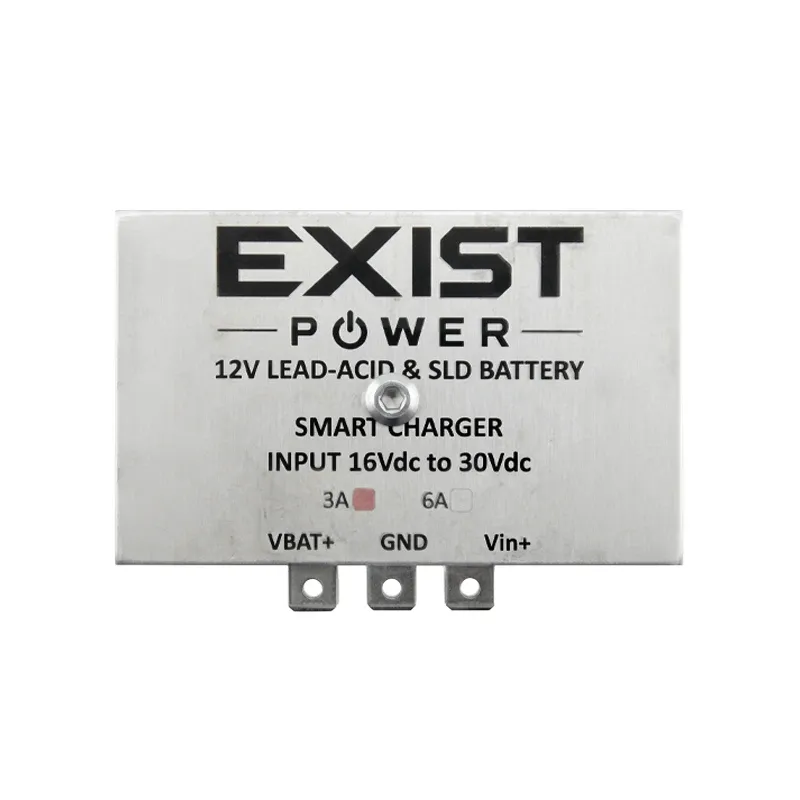

ماژول شارژ 3 آمپر مخصوص باتری های 12V سرب اسیدی مدل FNM-CH1206

این ماژول یک شارژر صنعتی مخصوص باتری‌های 12 ولت سرب‌اسیدی و SLA است که از الگوریتم شارژ چندمرحله‌ای استاندارد Lead-Acid شامل Trickle، Bulk (CC)، Absorption (CV) و Float بهره می‌برد. در مرحله Trickle باتری‌های عمیقاً دشارژ شده با جریان ملایم احیا می‌شوند، سپس در فاز CC شارژ با جریان ثابت تا 3 آمپر انجام می‌شود تا ظرفیت اصلی باتری بازیابی گردد. در ادامه مرحله CV با تثبیت ولتاژ، شارژ را کامل کرده و در نهایت با ورود به حالت Float ولتاژ نگهدارنده اعمال می‌شود تا امکان اتصال دائم بدون آسیب فراهم شود. ساختار سوئیچینگ Buck موجب راندمان بالا و تلفات حرارتی کم شده و مدار حفاظت حرارتی با کاهش خودکار جریان در دمای بالا از آسیب جلوگیری می‌کند. وجود حفاظت اتصال کوتاه، استفاده از هیت‌سینک آلومینیومی این ماژول را برای کاربردهای دائمی، صنعتی و محیط‌های نیمه‌سنگین کاملاً مناسب می‌سازد. این طراحی باعث جلوگیری از سولفاته شدن صفحات، افزایش عمر مفید باتری و شارژ کاملاً استاندارد در سیستم‌های خودرو و UPS می‌شود.

مشخصات

• ولتاژ ورودی: 16V تا 30V DC
• نوع باتری قابل پشتیبانی: Lead Acid / Sealed Lead Acid 12V
• جریان شارژ خروجی: تا 3A
• الگوریتم شارژ: Trickle – CC – CV – Float
• ابعاد: 40mm × 29mm × 22mm
• رابط اتصال: سه پایه صنعتی +BAT ، GND ، +Vin
• حفاظت حرارتی: کاهش جریان خودکار در دمای بالا
• حفاظت اتصال کوتاه: دارد
• LED نشانگر: Power ، Status
• نیاز به فن: ندارد
• توپولوژی: سوئیچینگ Buck

کاربردهای رایج

این ماژول برای کاربرانی طراحی شده که نیاز به شارژ ایمن، دائمی و استاندارد باتری‌های 12 ولت سرب‌اسیدی دارند. در پروژه‌هایی که باتری باید همیشه متصل به شارژر باشد و خطر شارژ بیش‌ازحد وجود دارد، استفاده از الگوریتم چندمرحله‌ای هوشمند باعث افزایش طول عمر و جلوگیری از آسیب‌های رایج مانند سولفاته شدن می‌شود.

• شارژ و نگهداری باتری خودرو در پارکینگ‌های طولانی‌مدت
• سیستم‌های UPS خانگی و صنعتی
• تابلوهای برق دارای باتری بکاپ
• سیستم‌های خورشیدی کوچک با باتری 12V
• تجهیزات مخابراتی دارای باتری SLA
• سیستم‌های امنیتی و دوربین مداربسته با بکاپ باتری
• پروژه‌های صنعتی نیازمند شارژ دائم باتری
• شارژر داخلی دستگاه‌های مبتنی بر باتری سرب‌اسیدی
