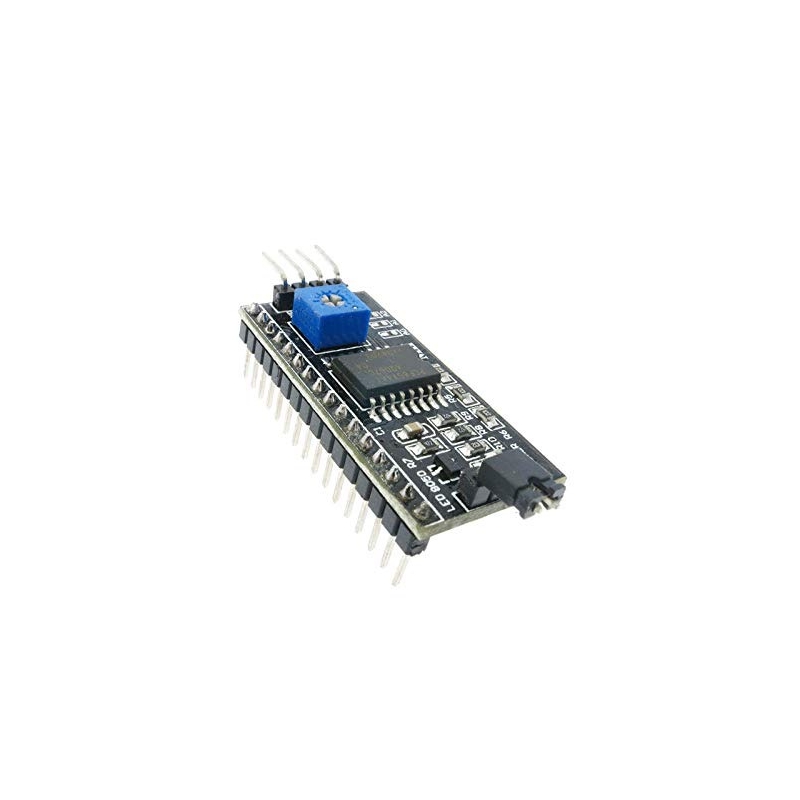

ماژول سریال I2C مخصوص نمایشگرهای 2×16 کاراکتری

ماژول سریال I2C مخصوص نمایشگرهای کاراکتری یک مبدل رابط I2C برای نمایشگرهای LCD کاراکتری استاندارد است که امکان کنترل این نمایشگرها را تنها با استفاده از دو پین دیتا (SDA و SCL) فراهم می‌کند. این ماژول با استفاده از تراشه PCF8574 به میکروکنترلر متصل شده و به کاهش تعداد پین‌های موردنیاز برای راه‌اندازی نمایشگر کمک می‌کند. با این ماژول می‌توان تمامی نمایشگرهای کاراکتری استاندارد مانند 16×2، 20×4 و مدل‌های مشابه را به‌صورت ساده و سریع راه‌اندازی کرد.

مشخصات فنی:

• ولتاژ کاری: 5 ولت
• رابط ارتباطی: I2C

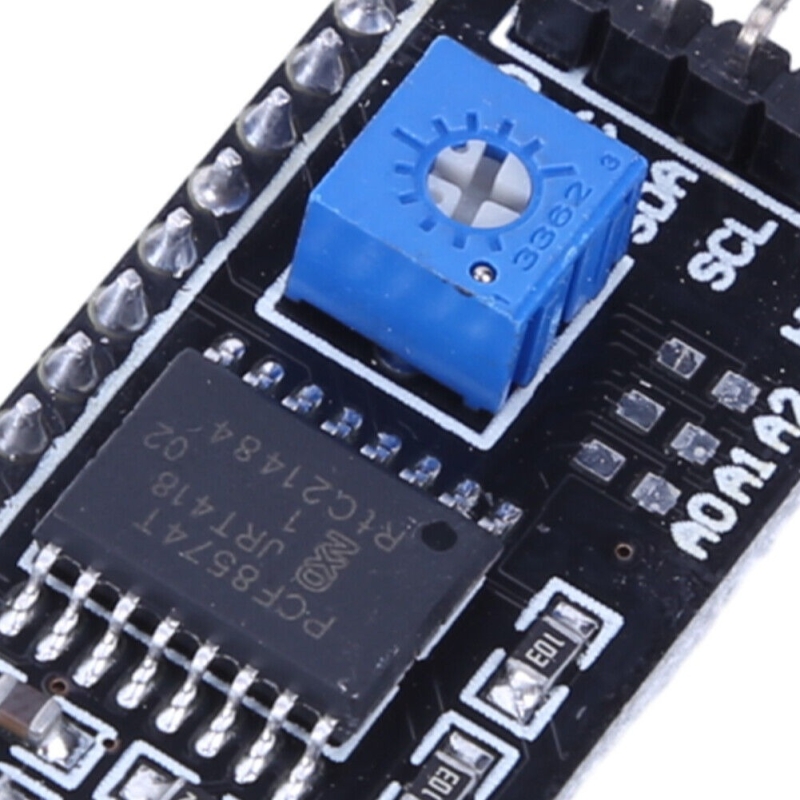

• تراشه کنترلر: PCF8574

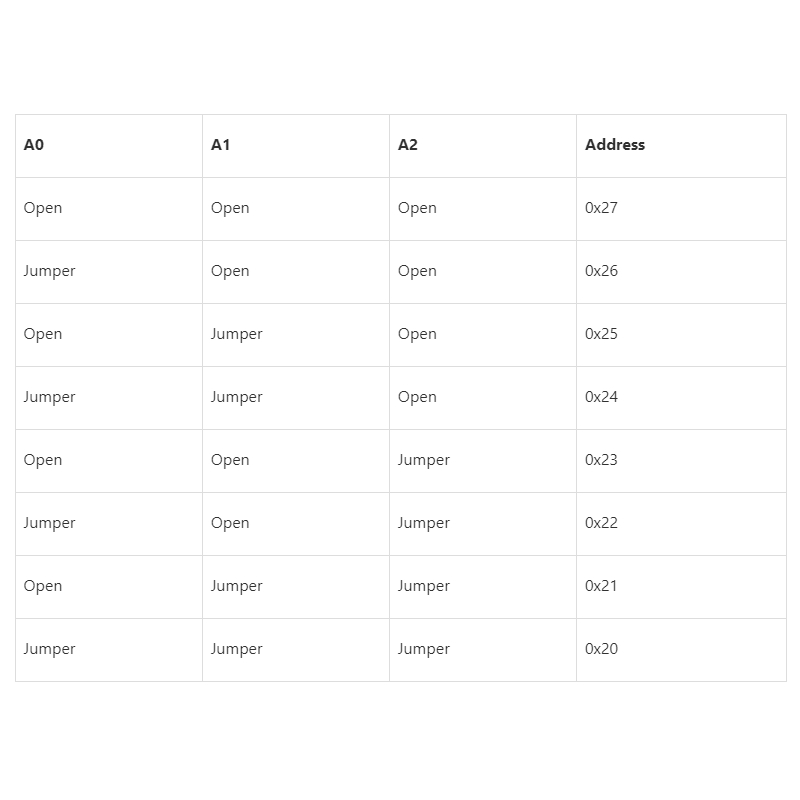

• آدرس I2C پیش‌فرض: 0x27 (قابل تغییر با جامپر)
• پشتیبانی از نمایشگرهای: تمامی نمایشگرهای کاراکتری استاندارد (از جمله 16×2، 20×4 و سایر مدل‌های مبتنی بر کنترلرهای مشابه)

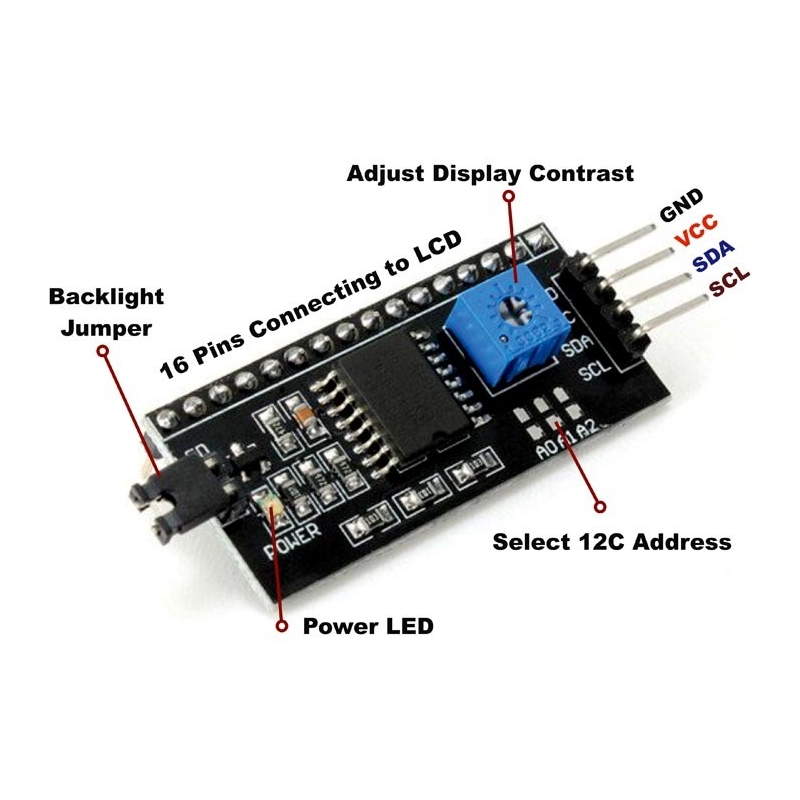

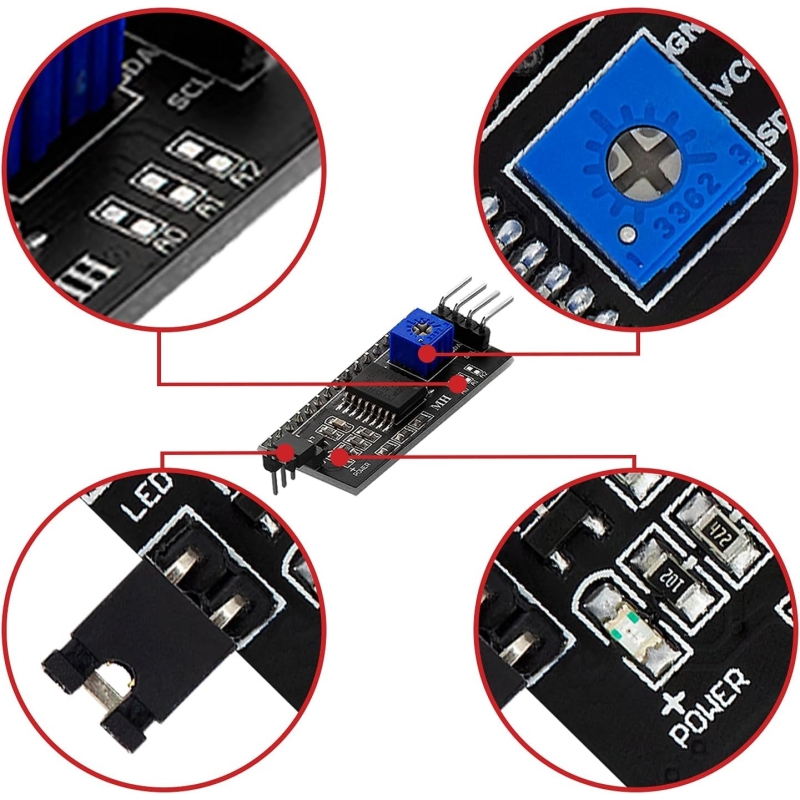

• تنظیم نور پس‌زمینه: دارای پتانسیومتر برای تنظیم کنتراست نمایشگر

کاربردها:

• استفاده در پروژه‌های میکروکنترلری برای کاهش تعداد پین‌های اشغال‌شده
• مناسب برای بردهای آردوینو و میکروکنترلرهای مبتنی بر I2C
• راه‌اندازی تمامی نمایشگرهای LCD کاراکتری استاندارد با حداقل پین‌های موردنیاز
• کاربرد در سیستم‌های مانیتورینگ و نمایش داده‌ها
• ساخت رابط‌های کاربری ساده با نمایشگرهای کاراکتری
