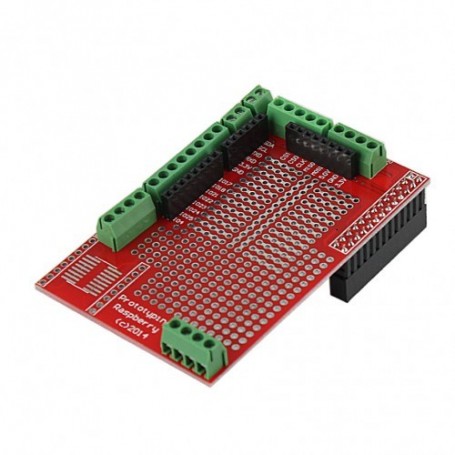

شیلد پروتوتایپ رزبری پای

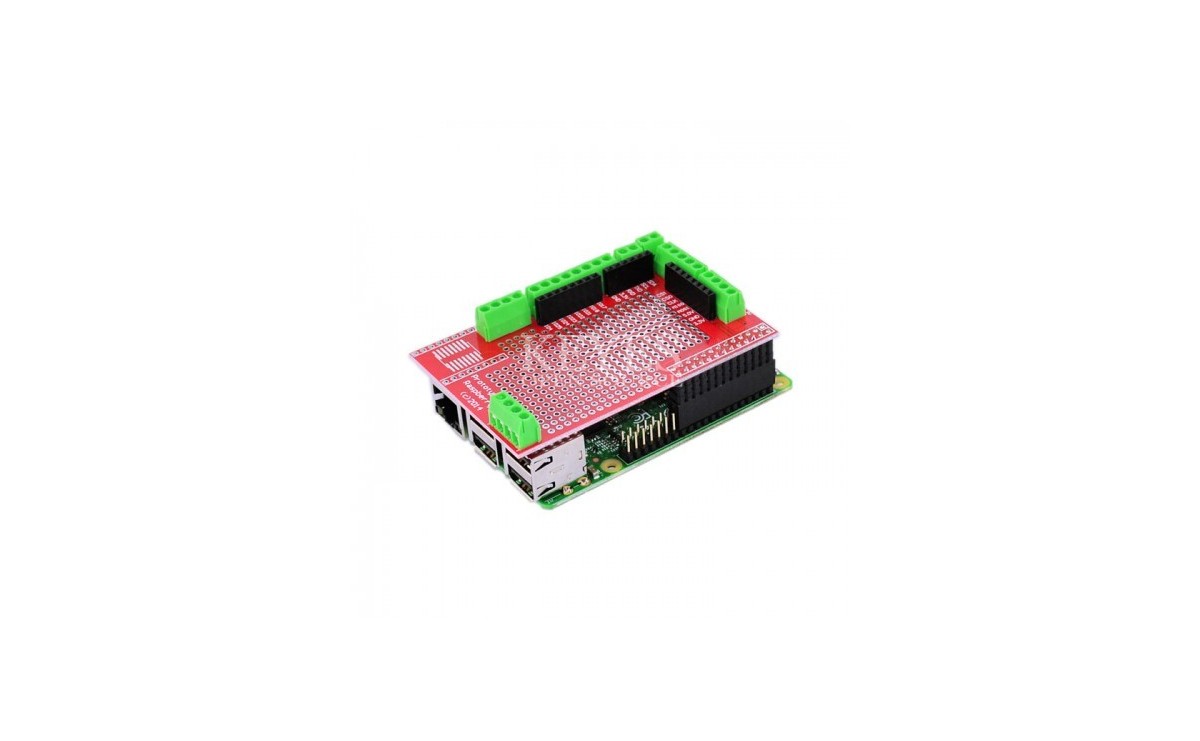

شیلد پروتوتایپ Raspberry Pi یک برد توسعه ایده‌آل برای طراحی و پروتوتایپ پروژه‌های الکترونیکی است که به راحتی بر روی پین‌های GPIO Raspberry Pi قرار می‌گیرد. این شیلد با ارائه پین‌های GPIO اضافی، طراحی سازگار با برد بورد و ریل‌های توزیع برق، به شما این امکان را می‌دهد که اتصالات مختلف را برقرار کرده و با سنسورها، عملگرها و دیگر periferalها کار کنید. همچنین، با دسترسی به رابط‌های I2C، SPI و UART، این شیلد به شما کمک می‌کند تا به‌طور موثری مدارهای دلخواه را طراحی و آزمایش کنید.

مشخصات:

• سازگاری: Raspberry Pi 3، 4، Zero (سازگاری با مدل خاص را بررسی کنید)
• هدرهای GPIO: 40 پین (هدر GPIO استاندارد Raspberry Pi)
• کانکتور تغذیه: بله (معمولاً ریل‌های 3.3V و 5V)
• سوراخ‌های نصب: 4 یا بیشتر، با موقعیت مناسب برای محفظه‌های استاندارد
• دسترسی به رابط: I2C، SPI، UART (بستگی به طراحی برد دارد)

کاربرد ها:

• پروتوتایپ و آزمایش مدارهای الکترونیکی
• پروژه‌های آموزشی و آزمایش‌ها
• توسعه دستگاه‌های سفارشی
• یکپارچه‌سازی با سنسورها و نمایشگرها
• توسعه و تکرار سریع پروژه‌های الکترونیکی

Introduction

1. Full board with Immersion Gold production process. All immersion gold hole spacing plates are standard 2.54mm (100ml). DIP package compatible IC soldered directly to the upper end of prototyping experiments.
2. Expand the IO ports can be directly inserted into the discharge line with bread mother, great ease of use, fastest to implement your creations on a prototype extended version.
3.IO mouth with terminal output. When connecting an external module, you can turn ordinary wires screwed on terminals. For Raspberry Pi and external modules, wiring link.

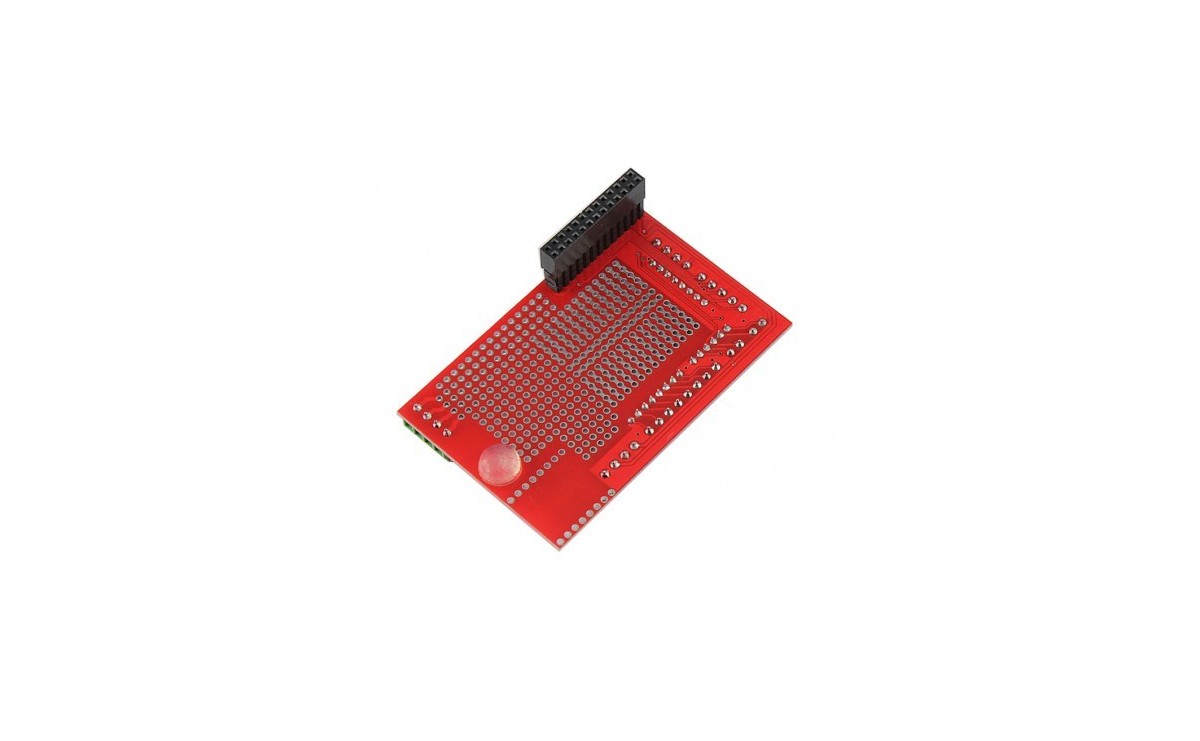

The Raspberry Pi board level components since the gap between large, support more difficult. Of this paragraph, the use of custom-Pai mother and a pad of silica as a prototype board support.
