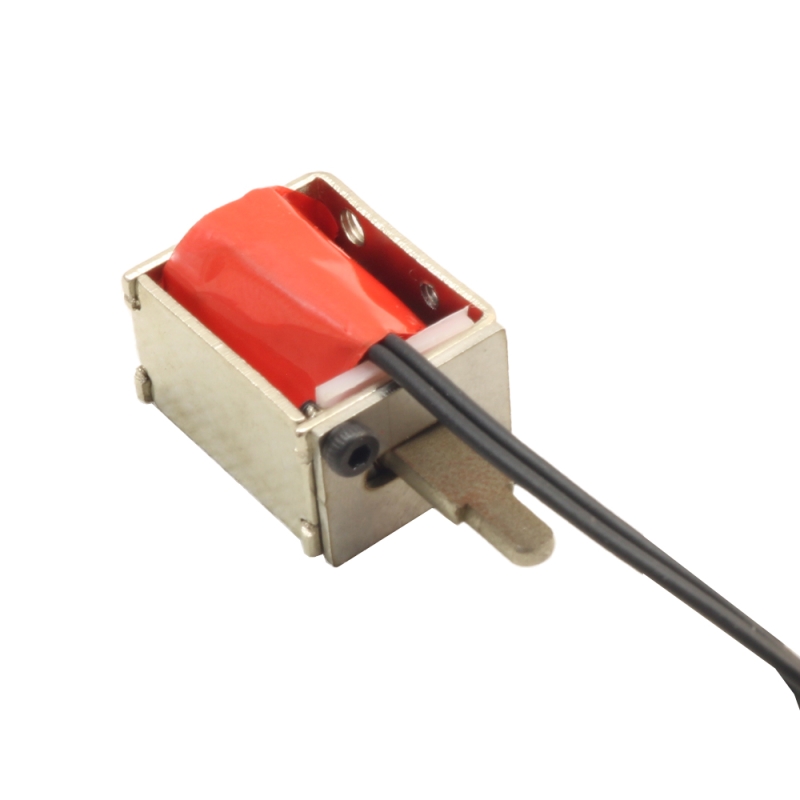

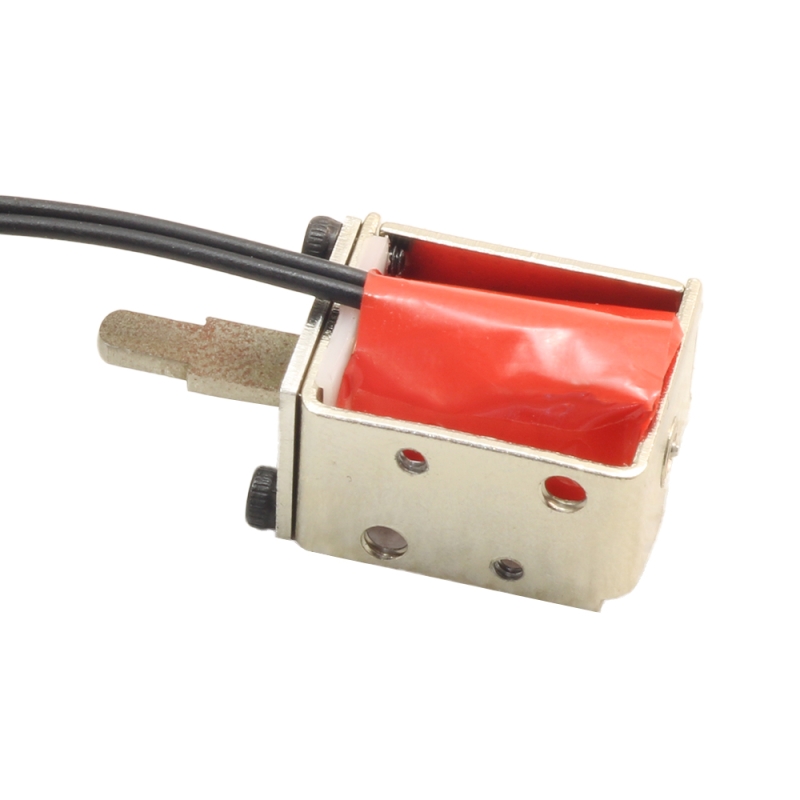

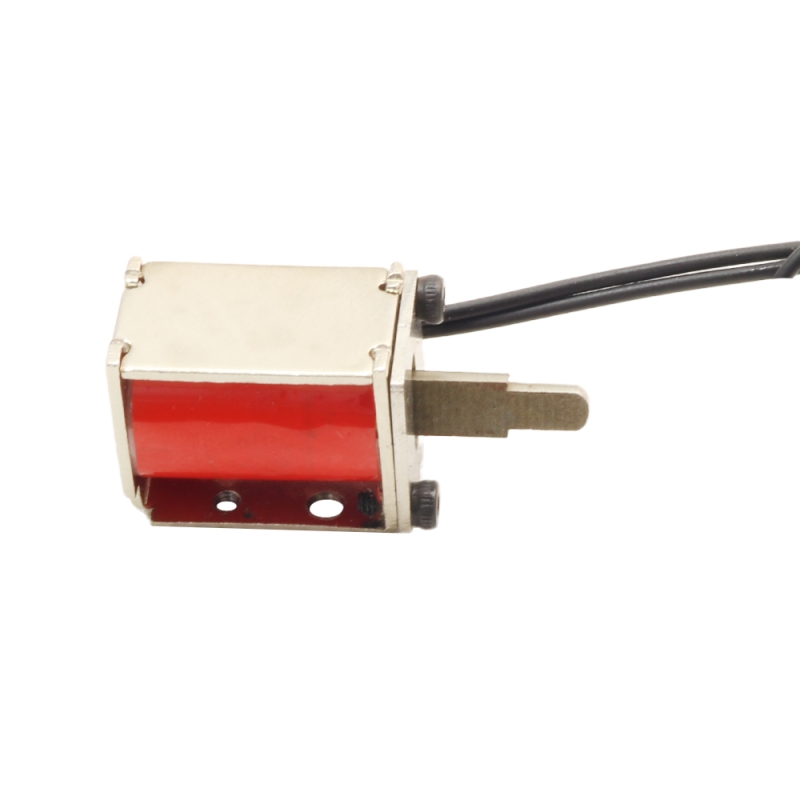

سلونوئید نیدل 24 ولت قرمز

سلونوئید نیدل 24 ولت قرمز یکی از قطعات کلیدی در دستگاه‌های Pick & Place مانند Neoden و دیگر ماشین‌های مونتاژ SMD است. این سلونوئید وظیفه کنترل مسیر وکیوم یا جریان هوا را بر عهده دارد و نقش مهمی در دقت و سرعت چیدمان قطعات الکترونیکی ایفا می‌کند.

مشخصات

ولتاژ کاری: 24 ولت DC
جریان مصرفی: 88 میلی‌آمپر
مقاومت الکتریکی: 270 اهم ±10٪
زمان تخلیه: حداکثر 3 ثانیه (از فشار 300mmHg به 15mmHg در مخزن 100cc)
میزان نشتی: حداکثر 3mmHg/min (در فشار 300mmHg در مخزن 100cc)
سطح عایق: کلاس A (مقاومت مناسب در برابر جریان نشتی)
نوع عملکرد: نرمالی کلوز (NC) – در حالت عادی بسته
آزمایش طول عمر: 200,000 بار (12 ثانیه روشن، 5 ثانیه خاموش)
دمای کاری: 0 تا 50 درجه سانتی‌گراد
رطوبت کاری: حداکثر 75٪ RH
مناسب برای: کنترل جریان هوا (پنوماتیک)

کاربردها

دستگاه‌های Pick & Place مانند Neoden برای برداشتن و قرار دادن قطعات SMD
سیستم‌های خودکار مونتاژ PCB برای کنترل دقیق وکیوم
دستگاه‌های پنوماتیک و اتوماسیون صنعتی که نیاز به کنترل سریع هوا دارند
تجهیزات پزشکی و آزمایشگاهی برای کنترل جریان هوا یا سیالات

Introduction

Solenoid valves are the most frequently used control elements in fluidics. Their tasks are to shut off, release, dose, distribute, or mix fluids. They are found in many application areas. Solenoids offer fast and safe switching, high reliability, long service life, good medium compatibility of the materials used, low control power, and compact design.

Specification

Rated voltage: DC24.0V
Rated Current: 88mA
Resistance: 270Ω±10%
Exhaust time: Max. 3.0 seconds from 300mmHg reduce to 15mmHg at 100cc tank
Leakage: Max. 3mmHg/min from 300mmHg at 100cc tank
Insulation level: A
Apply for: Air
Life test: 200,000 Times (12s on and 5s off)
Environment: 0~50℃ ，75%RH
Type: Normally closed
