برد چهار هسته ای Orange Pi Win Plus

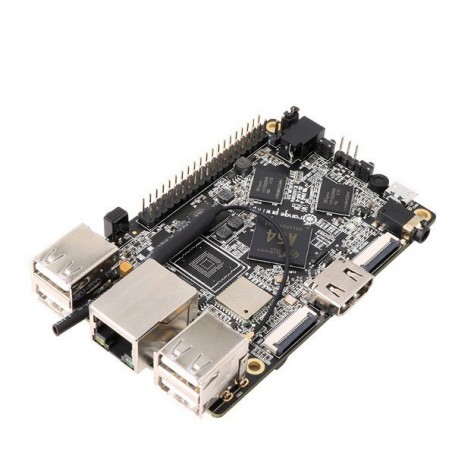

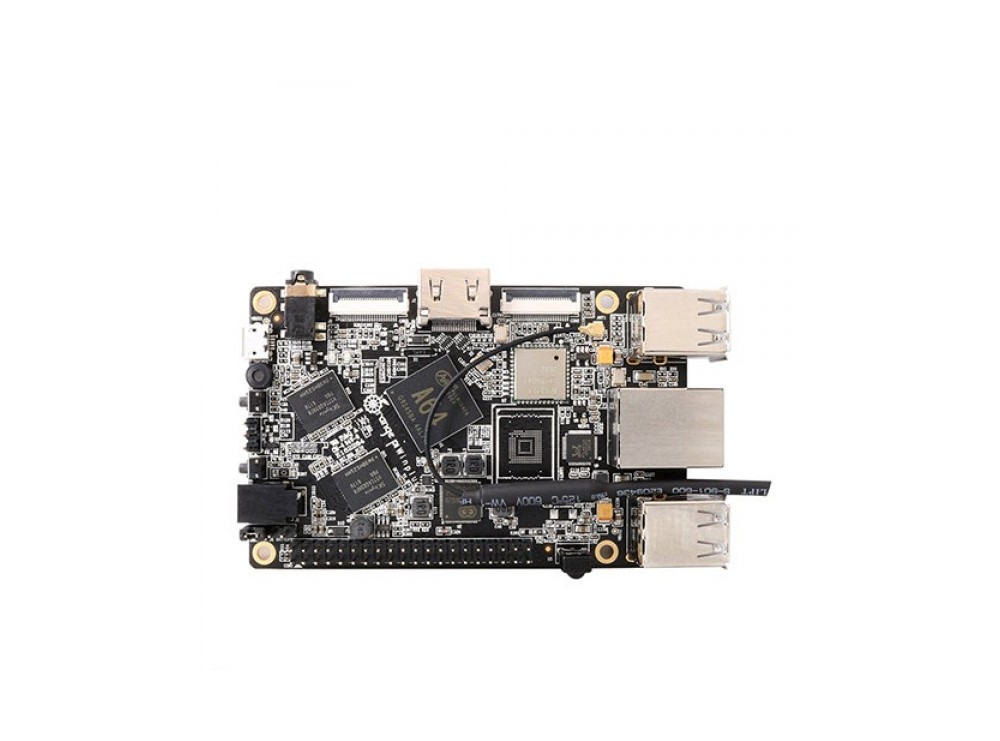

برد چهار هسته‌ای Orange Pi Win Plus یک کامپیوتر تک‌بردی open-source با پردازنده‌ی AllWinner A64 مبتنی بر معماری Cortex-A53 و 2 گیگابایت حافظه‌ی DDR3 است که اجرای بهینه سیستم‌عامل‌های Android 6.0، Ubuntu، Debian و Raspbian را امکان‌پذیر می‌سازد. این برد با اترنت گیگابیتی و وای‌فای داخلی مجهز به بلوتوث 4.2، به‌طور ویژه برای پروژه‌های ارتباطی و اینترنت اشیا طراحی شده است. از نظر ورودی و خروجی، برد شامل پورت HDMI، جک 3.5 میلی‌متری صدا، ورودی دوربین، و درگاه‌های USB متنوع است که طیف گسترده‌ای از امکانات اتصال و توسعه را فراهم می‌آورد. همچنین، سازگاری با پین‌هدرهای Raspberry Pi انعطاف‌پذیری بالایی را برای پروژه‌های DIY و کاربردهای تحقیقاتی ارائه می‌کند و آن را به انتخابی مناسب برای توسعه‌دهندگان حرفه‌ای بدل ساخته است.

مشخصات:

• پردازنده : A64 Quad-core Cortex-A53 64bit
• واحد پردازنده گرافیکی : Mali400MP2 GPU با پشتیبانی از s OpenGL ES 2.0 و OpenVG1.1
• حافظه SDRAM : 2GB DDR3 مشترک با GPU
• ذخیره  :TF card (Max. 32GB) / NOR flash(2MB)/eMMC（Default empty
• شبکه ی روی برد : 1000M/100M اترنت RJ45
• وای فای : AP6212, IEEE 802.11 b/g/n,BT4.2
• ویدیو ورودی :
  کانکتور ورودی CSI برای دوربین با پشتیبانی از رابط حسگر 8 بیتی YUV422 CMOS
  پشتیبانی از پروتکل CCIR656 برای NTSC و PAL
  پشتیبانی از حسگر پیکسل دوربین SM
  پشتیبانی از فیلم برداری با کیفیت 1080p@30fps
• ورودی صدا :جک 3.5 میلی متری ، MIC
• خروجی ویدیو : LCD
• خروجی صدا : جک 3.5 میلی متری ، HDMI
• منبع تغذیه : ورودی USB OTG ، ورودی DC و ورودی باتری میتواند ورودی تغذیه باشد.
• ارتباط UART
• پرت USB 2.0 : یک USB OTG ،  چهار هاست USB 2.0
• 40 عدد پین هدر ، سازگار با رسپبری پای B+
• دارای دکمه های تغذیه و دکمه ریست ، IR
• LED های نشانگر تغذیه و وضعیت
• سیستم های عامل قابل پشتیبانی : Android, Ubuntu, Debian, Raspbian
• ابعاد : 93 * 60 mm
• وزن : 48 گرم

Introduction

The Orange Pi Win Plus is a versatile single-board computer powered by the Allwinner A64 SoC, featuring a quad-core Cortex-A53 64-bit processor and 2GB of shared DDR3 RAM. It supports various operating systems, including Android 6.0, Ubuntu, and Debian. The board offers a range of connectivity options, such as HDMI output, USB 2.0 ports, Gigabit Ethernet, a CSI camera port, and a 40-pin header for GPIO. With support for Wi-Fi and Bluetooth via the AP6212 module, it enables seamless wireless communication. The Orange Pi Win Plus is suitable for a variety of applications, from multimedia projects to IoT solutions, powered through DC input, USB OTG, or a battery.

Specification

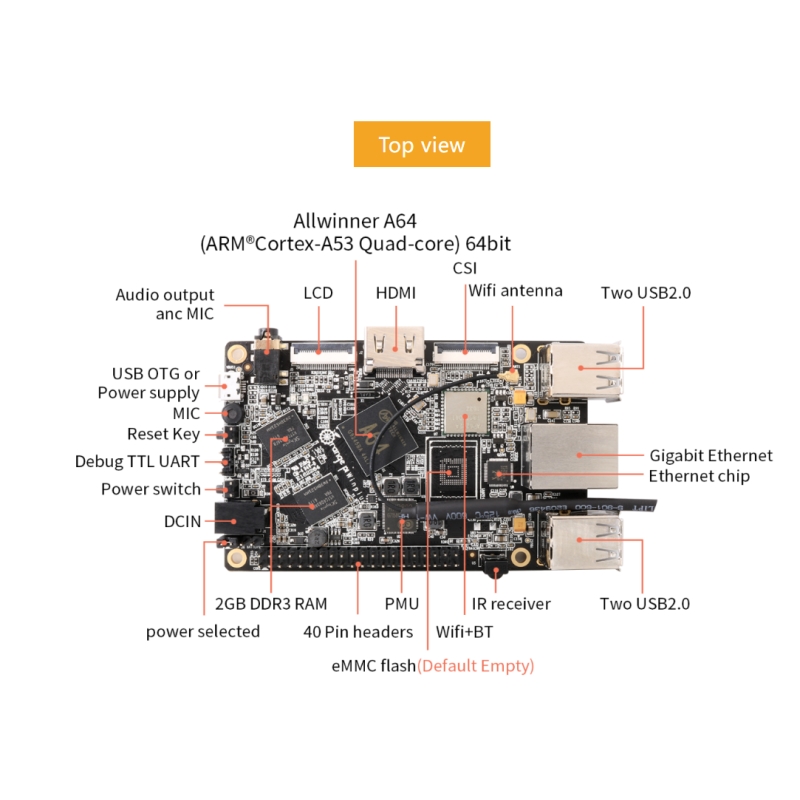

• Processor — Allwinner A64 (4x Cortex-A53); ARM Mali-400 MP2 GPU

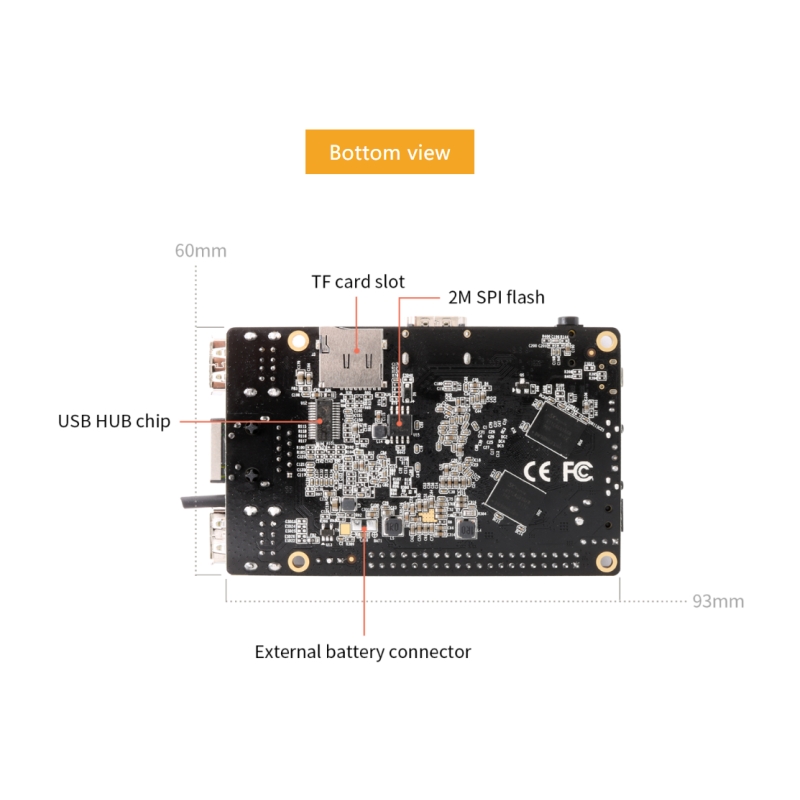

• Memory/storage — 2GB DDR3 SDRAM; 2MB NOR flash ; optional eMMC; microSD slot (up to 64GB)
• Wireless — 802.11b/g/n and Bluetooth 4.2 (via Ampak AP6212); antenna
• Networking — 10/100/1000 Mbps Ethernet port
• Multimedia:
o HDMI port (supports audio, HDCP, CEC, 30 function, and MIPI LCD)
o LCD interface
o Mic input
o 3.5mm audio output
o MIPI-CSI input with 8-bit YUV422 CMOS interface, CCIR656 protocol for NTSC and PAL, SM pixel camera sensor, and capture at up to 1080p@30fps
• Other I/O:
o 4x USB 2.0 host ports
o Micro-USB 2.0 OTG port
o GPIO connector with 3x GPIO lines
o Debug UART header (TTL level)
o IR receiver

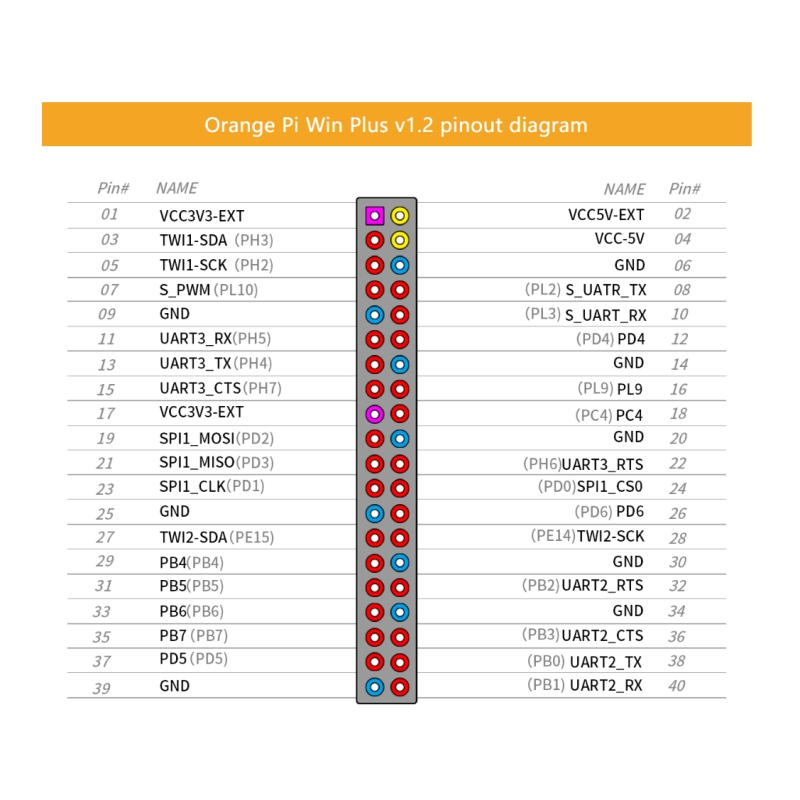

• Expansion — 40-pin header compatible with Raspberry Pi
• Other features — power & status LEDs
• Power — 5V DC jack; battery connector; PMU; power and reset switches
• Operating temperature — -10 to 65℃
• Dimensions — 93 x 60mm
• Weight – 48 g
• Operating systems — Android 6.0, Ubuntu Desktop and Server Xenial, Debian Server Jessie, Raspberry Pi Image
