برد چهار هسته ای NanoPi M1 رم 512MB

معرفی

NanoPi M1 محصول فرندلی آرم از خانواده نانو پای ها است که از تراشه چهار هسته ای آلوینر H3 با معماری کرتکس A7 بهره می برد. این برد با فرکانس کاری 1.2 گیگا هرتزی سرعت پردازش مطلوبی را ارائه میدهد. NanoPi M1 همچنین از یک پردازنده گرافیکی بهره می برد. این برد توانایی اجرای سیستم عامل هایی نظیر اوبونتو و دبیان را دارد. تغذیه این برد توسط پورت microusb تامین می گردد.

مینی کامپیوترهای نانوپای یکی از بهترین بردهای مینی کامپیوتر بازار بوده که دارای منابع آموزشی بسیار عالی و بردهای جانبی کامل می باشد. سری برد Nano Pi M1 از پردازنده Quad-Core با هسته های Cortex-A7 و فرکانس کاری 1.2GHz بهره می برد. حافظه رم این برد از نوع DDR3 و دارای حافظه 512MB می باشد. هم چنین این برد همانند اکثر رقبای خود از GPU مدل Mali400MP2 برای کارهای پردازش گرافیکی خود استفاده می کند. NanoPi M1 قدرتمند از امکانات بسیاری برخوردار است. HDMI با رزولوشن 1080P و پشتیبانی از نمایشگر و دوربین، میکروفن تعبیه شده روی برد و گیرنده IR از جمله امکانات عالی برد NanoPi M1 می باشد. این برد دارای 3 درگاه USB2 بوده و از شبکه ایترنت 100 مگابیتی پشتیبانی می کند. یکی از امکانات خوب این برد که رسپبری پای ندارد استفاده از کلید های Power و Reset می باشد.

مشخصات

پردازنده: آلوینر H3 با معماری کرتکس A7 فرکانس 1.2 گیگاهرتز

گرافیک: Mali400MP2

رم: 512 گیگ DDR3

حافظه داخلی: 1 سوکت میکرو SD

رابط ها: ، اترنت، USB، پین های GPIO سازگار با رزبری پای، بلوتوث و وای فای داخلی

سیستم عامل: لینوکس (u-boot, Debian, Ubuntu MATE)

Introduction

The NanoPi M1 is an Allwinner H3 based ARM board designed and released by FriendlyARM for hobbyists, makers and electronic fans. It is only two thirds the size of the Raspberry Pi. It is open source. It works with Ubuntu MATE, Debian and etc.

The NanoPi M1 uses the Allwinner H3 Soc. It integrates Ethernet, IR receiver, video/audio output and supports HDMI and AVOUT. It can be powered via the MicroUSB port

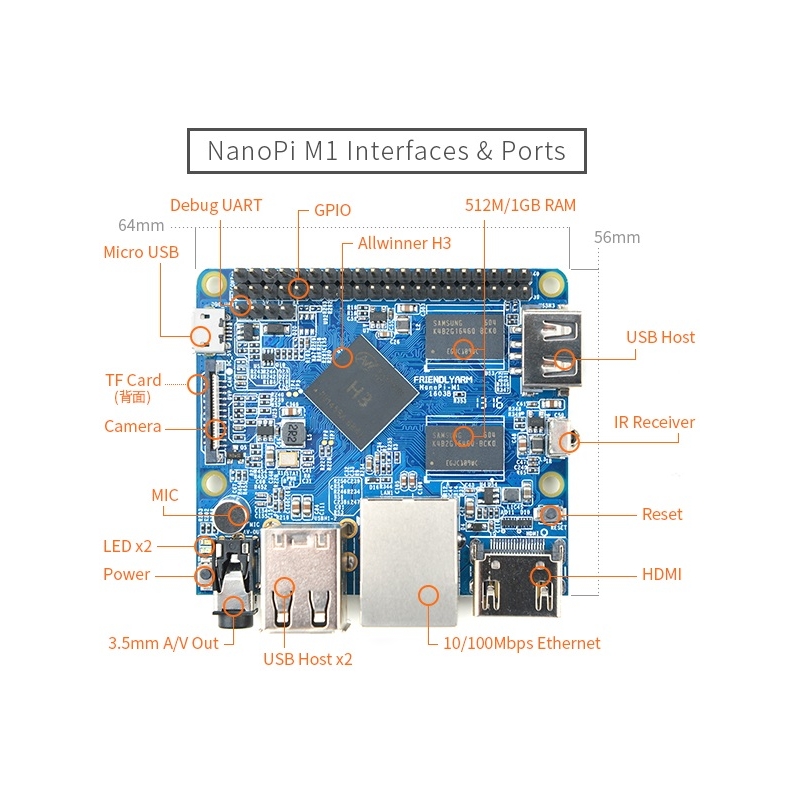

In such a small board it still integrates rich interfaces and ports. Besides the popular HDMI, Ethernet, USB-Host, USB-OTG, DVP camera interface and AVOUT (audio and video) it has an onboard Microphone, IR receiver, a serial debug port and a Raspberry Pi compatible 40 pin GPIO pin header.

Specification

CPU: Allwinner H3, Quad-core Cortex-A7@1.2GHz

GPU: Mali400MP2@600MHz，Supports OpenGL ES2.0

DDR3 RAM:512MB/1GB

Connectivity: 10/100M Ethernet

Audio: 3.5mm audio jack/Via HDMI

Microphone: Onboard microphone

IR Receiver: Onboard IR receiver

USB Host：Type A, USB 2.0 x 3

MicroSD Slot x 1

MicroUSB: for data transmission and power input, OTG

Video Output: HDMI 1.4 1080P, CVBS

DVP Camera Interface: 24pin, 0.5mm pitch FPC seat

Debug Serial Port: 4Pin, 2.54mm pitch pin header

GPIO: 2.54mm spacing 40pin, compatible with Raspberry Pi’s GPIO. It includes UART, SPI, I2C, IO etc

User Key: Power LED x 1, Reset x 1

PC Size: 64 x 50mm

Power Supply: DC 5V/2A

OS/Software: u-boot，Ubuntu MATE，Debian
