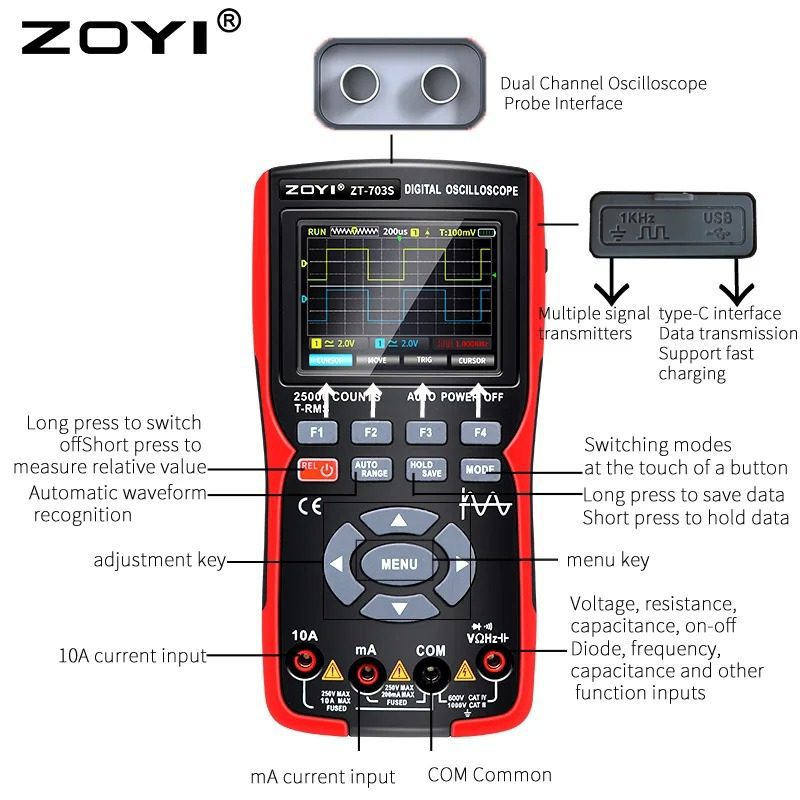

اسیلوسکوپ دیجیتال پرتابل دو کاناله 50MHz سه کاره ZOYI ZT-703S

اسیلوسکوپ دیجیتال پرتابل ZT-703S از برند ZOYI یک دستگاه حرفه‌ای و قابل حمل است که برای اندازه‌گیری و نمایش شکل موج‌های الکتریکی در دو کانال مختلف با پهنای باند 50 مگاهرتز طراحی شده است. این دستگاه سه کاره، علاوه بر عملکرد اسیلوسکوپ، قابلیت عملکرد به عنوان یک مولتی‌متر را نیز داراست، که این ویژگی آن را برای کاربردهای مختلف از جمله عیب‌یابی و تست قطعات الکترونیکی بسیار کارآمد می‌سازد. همچنین دارای مولتی فاکنشن نیز می باشد که قابلیت تولید شکل موج های سینوسی، مربعی، مثلثی، نیم موج، تمام موج، دندان اره ای را دارا می باشد .

ویژگی‌:

پهنای باند: 50 مگاهرتز دو کاناله
دو کاناله: امکان مشاهده همزمان دو سیگنال مختلف
قابلیت مولتی‌متر: اندازه‌گیری مقادیر مختلف مانند ولتاژ، جریان، مقاومت و ظرفیت خازنی
صفحه‌نمایش LCD رنگی: با وضوح بالا برای نمایش واضح شکل موج‌ها
ذخیره و بازیابی داده‌ها: امکان ذخیره سیگنال‌های اندازه‌گیری شده برای بررسی‌های بعدی
قابلیت حمل بالا: با طراحی کم حجم و وزن مناسب برای استفاده در محیط‌های کاری مختلف
این اسیلوسکوپ دیجیتال به دلیل دقت بالا، سهولت استفاده و قابلیت‌های پیشرفته، یک انتخاب عالی برای مهندسین الکترونیک و تکنسین‌های برق است.

مشخصات

تعداد کانال‌ها: 2 کاناله
پهنای باند: 50 مگاهرتز
حداکثر نرخ نمونه‌برداری:
280MS/s (در حالت سرعت بالا)
200MS/s (در حالت عادی)
حالت اتصال (کوپلینگ): AC، DC
اندازه‌گیری‌ها: جریان AC/DC، ولتاژ AC/DC، مقاومت، ظرفیت خازنی، تست دیود، تست پیوستگی
جریان AC (محدوده و دقت): 25.000mA/250.00mA/2.5000A/10.000A ±(0.8%+3)
جریان DC (محدوده و دقت): 25.000mA/250.00mA/2.5000A/10.000A ±(0.5%+3)
ولتاژ AC (محدوده و دقت): 25.000mV/250.00mV/2.5000V/25.000V/250.00V/750.0V ±(0.5%+3)
ولتاژ DC (محدوده و دقت):25.000mV/250.00mV/2.5000V/25.000V/250.00V/1000.0V ±(0.05%+3)
مقاومت (محدوده و دقت):
250.00Ω ±(0.5%+3)
2.5000kΩ/25.000kΩ/250.00kΩ ±(0.2%+3)
2.5000MΩ/25.000MΩ ±(1%+3)
250.0MΩ ±(5%+5)
ظرفیت خازنی (محدوده و دقت):
9.999nF ±(5%+20)
99.99nF/999.9nF/9.999μF/99.99μF/999.9μF ±(2%+5)
9.999mF/99.99mF ±(5%+5)
دارای محدوده اتوماتیک/دستی
شکل موج‌های مولتی فانکشن : سینوسی، مربعی، مثلثی، نیم‌موج، تمام‌موج، دندانه‌اره‌ای
محدوده فرکانس: 1Hz – 1kHz
دامنه ولتاژ: 2.5Vpp
صفحه‌نمایش: LCD رنگی IPS با اندازه 3.5 اینچ
کنترل‌ها از طریق دکمه‌های موجود بر روی دستگاه
منبع تغذیه: باتری قابل شارژ لیتیوم‌یونی 18650
شارژ: از طریق USB با ولتاژ 5V و کانکتور Type-C
جنس بدنه: پلاستیک ABS با محافظ TPE
ابعاد (طول x عرض x ارتفاع): 177x89x40 میلی‌متر
وزن : 790 گرم (به همراه متعلقات و بسته بندی )

مشخصات فانکشن ژنراتور

تولید شکل موج های سینوسی، مربعی، مثلثی، نیم موج، تمام موج، دندان اره ای

محتویات

1عدد دستگاه اسیلوسکوپ دیجیتال
2عدد پروب پراب اسکوپ
1عدد پروب مولتی متر (نوک تیز)
1 عدد کابل برق USB Type-c
کتابچه راهنمای کاربر (به زبان انگلیسی)

Specification

Features of the oscilloscope:
– Number of channels: 2
– Bandwidth: 50MHz
– Max. sample rate:
– 280MS/s (high speed mode)
– 200MS/s (normal mode)
– Connection mode (coupling): AC, DC

Features

– Measurement: AC/DC current, AC/DC voltage, resistance, capacitance, diode test, continuity test
– AC current (range and accuracy): 25.000mA/250.00mA/2.5000A/10.000A ±(0.8%+3)
– DC current (range and accuracy): 25.000mA/250.00mA/2.5000A/10.000A ±(0.5%+3)
– AC voltage (range and accuracy): 25.000mV/250.00mV/2.5000V/25.000V/250.00V/750.0V ±(0.5%+3)
– DC voltage (range and accuracy): 25.000mV/250.00mV/2.5000V/25.000V/250.00V/1000.0V ±(0.05%+3)
– Resistance (range and accuracy): 250.00Ω ±(0.5%+3), 2.5000kΩ/25.000kΩ/250.00kΩ ±(0.2%+3), 2.5000MΩ/25.000MΩ ±(1%+3), 250.0MΩ ±(5%+5)
– Capacitance (range and accuracy): 9.999nF ±(5%+20), 99.99nF/999.9nF/9.999μF/99.99μF/999.9μF ±(2%+5), 9.999mF/99.99mF ±(5%+5)
– Automatic/Manual range: YES/YES

Features of the functional generator:
– Waveforms: sinusoidal (sine wave), rectangular (square wave), triangular, half wave, full wave, sawtooth
– Frequency range: 1Hz – 1kHz
– Amplitude: 2.5Vpp

General features:
– Display: 3.5″ color IPS LCD display
– Management:
– via the buttons on the device
– Power supply: Li-ion rechargeable battery 18650
– Charging: USB 5V, Type-C connector
– Housing (body, shell): ABS plastic with TPE protector
– Dimensions (LxWxH): 177x89x40mm

Kit contains:
– measuring device
– oscilloscope probe
–  multimeter probes (pin tip – banana)
– USB power cable
– user manual (in English)
