آداپتور لپ تاپی 20 ولت 4.5 آمپر بین راهی 20V-4.5A مارک Lenovo

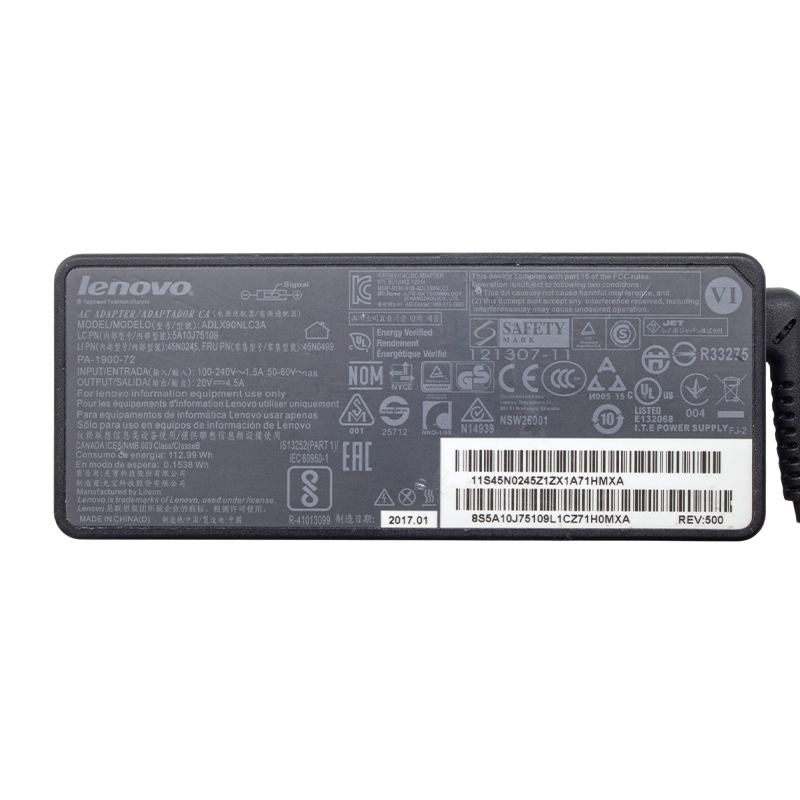

آداپتور Lenovo مدل ADLX90NLC3A برق متناوب شهری را به خروجی مستقیم و تثبیت‌شده موردنیاز لپ‌تاپ و تجهیزات سازگار تبدیل می‌کند. خروجی 20 ولت با ظرفیت 4.5 آمپر، توان نامی 90 وات را فراهم می‌سازد. فیش مستطیلی زرد Slim Tip علاوه بر مسیرهای مثبت و منفی، دارای اتصال Signal برای شناسایی منبع تغذیه توسط دستگاه است؛ بنابراین استفاده از کانکتور مشابه بدون مدار شناسایی مناسب ممکن است باعث نمایش خطا، محدودشدن عملکرد یا شارژ نشدن باتری شود. ورودی یونیورسال امکان استفاده با شبکه‌های برق 100 تا 240 ولت را فراهم می‌کند و کابل برق جداشونده از طریق رابط سه‌پین میکی‌ماوس به بدنه متصل می‌شود. هسته فریت نصب‌شده روی کابل خروجی نیز به کاهش نویزهای فرکانس بالا کمک می‌کند. مدل ADLX90NLC3A و شماره قطعه 5A10J75109 در اسناد رسمی Lenovo در گروه منابع تغذیه خارجی این شرکت ثبت شده‌اند و مشخصات 20 ولت، 4.5 آمپر و 90 وات نیز در منابع مستقل سازگاری تأیید شده است.

مشخصات

• برند: Lenovo
• سازنده درج‌شده: Lite-On Technology
• مدل: ADLX90NLC3A
• مدل سازنده: PA-1900-72
• نوع محصول: آداپتور لپ‌تاپی سوئیچینگ بین‌راهی
• شماره قطعه Lenovo: 5A10J75109
• شماره قطعه دیگر: 45N0245
• شماره FRU: 45N0499
• ولتاژ ورودی: 100 تا 240 ولت AC
• فرکانس ورودی: 50 تا 60 هرتز
• حداکثر جریان ورودی: 1.5 آمپر
• ولتاژ خروجی: 20 ولت DC
• حداکثر جریان خروجی: 4.5 آمپر
• توان خروجی نامی: 90 وات
• نوع فیش خروجی: کانکتور مستطیلی زرد Lenovo Slim Tip
• اتصالات خروجی: مثبت، منفی و Signal
• نوع ورودی روی بدنه: سوکت سه‌پین IEC C6
• کانکتور کابل برق سازگار: IEC C5
• نام متداول کابل ورودی: کابل برق میکی‌ماوس
• وضعیت کابل برق ورودی: جداشونده
• فیلتر کابل خروجی: هسته فریت
• ابعاد بدنه: 130×53×30 میلی‌متر
• سطح بازده انرژی: Level VI
• رده کاربرد: منبع تغذیه تجهیزات فناوری اطلاعات
• محیط استفاده: فضای داخلی
• رنگ بدنه: مشکی
• استانداردهای درج‌شده: UL Listed، CE، CCC، KC، NOM، GS، EAC و Safety Mark

کاربردهای رایج

این آداپتور برای دستگاه‌های Lenovo طراحی شده است که به ورودی دقیق 20 ولت، توان حداکثر 90 وات و فیش مستطیلی Slim Tip نیاز دارند. دستگاه مصرف‌کننده می‌تواند جریان کمتری از ظرفیت 4.5 آمپر دریافت کند، اما ولتاژ، فرم کانکتور و نحوه عملکرد پایه Signal باید یکسان باشند. شماره قطعه آداپتور اصلی و مشخصات ورودی دستگاه باید پیش از خرید بررسی شوند. منابع سازگاری این خانواده را برای تعدادی از محصولات ThinkPad، IdeaPad، Yoga و داک‌های Lenovo معرفی کرده‌اند.

• برخی لپ‌تاپ‌های Lenovo ThinkPad
• برخی مدل‌های Lenovo IdeaPad
• تعدادی از لپ‌تاپ‌های Lenovo Yoga
• برخی دستگاه‌های سری Lenovo Flex
• داک‌های سازگار Lenovo با توان 90 وات
• جایگزینی منبع تغذیه ADLX90NLC3A
• جایگزینی آداپتور با شماره 5A10J75109
• تجهیزات دارای ورودی مستطیلی Slim Tip
• استفاده به‌عنوان منبع تغذیه یدکی برای مدل‌های تأییدشده
• تأمین انرژی تجهیزات Lenovo با توان مصرفی حداکثر 90 وات
