پنل کنترل 6 کاناله هوشمند Graffiti ریلی WiFi مدل PN6

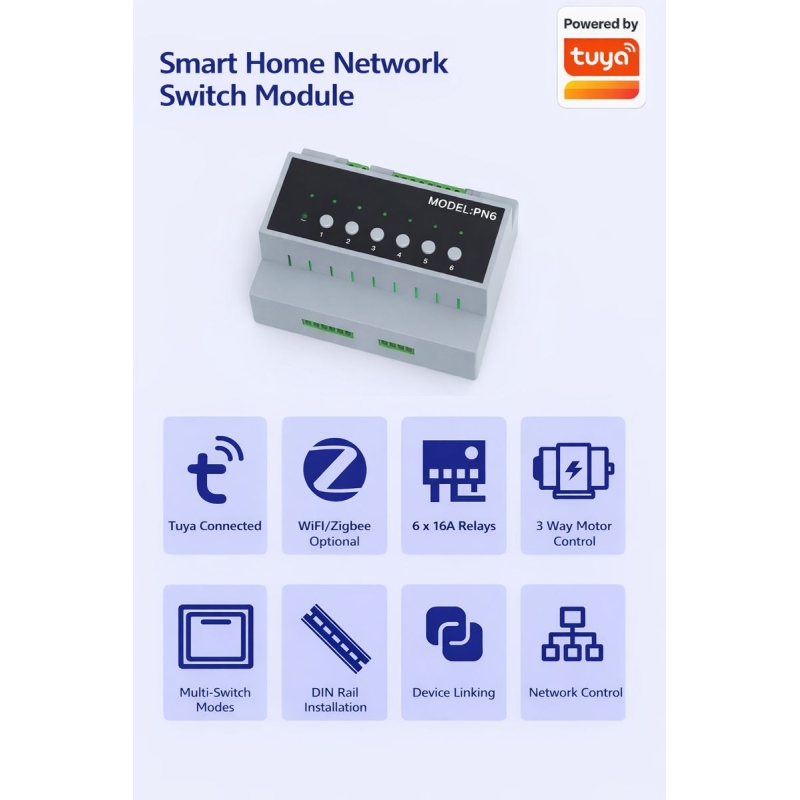

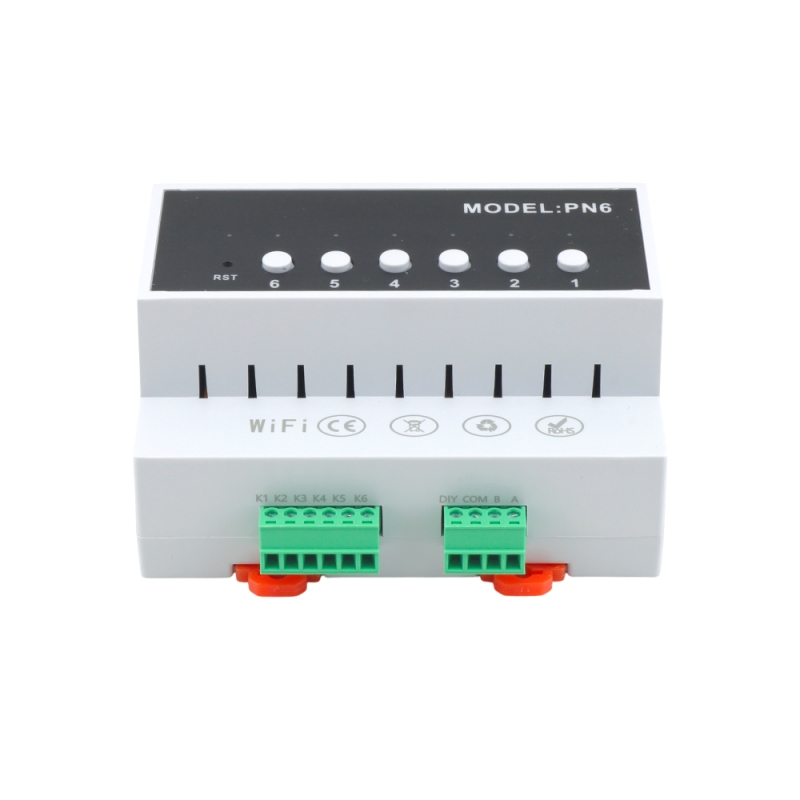

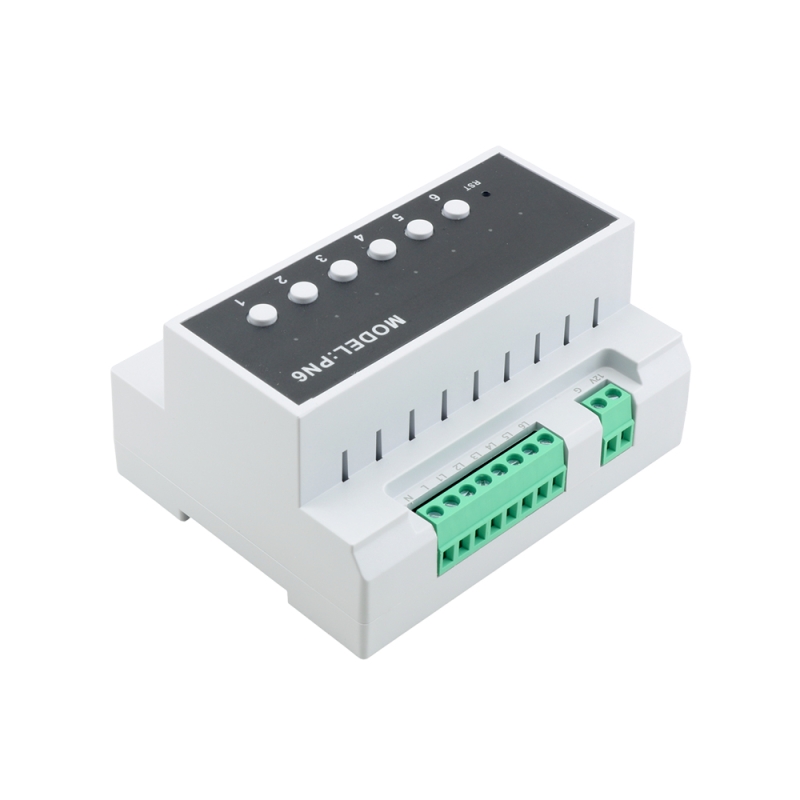

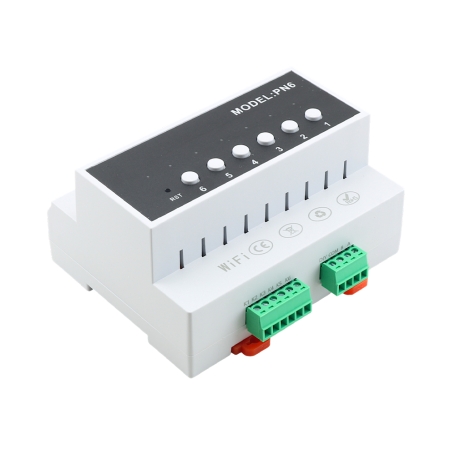

ماژول RCU-6 یک کنترلر حرفه‌ای 6 کاناله مبتنی بر Zigbee (و نسخه WiFi اختیاری) است که برای مدیریت متمرکز برق تجهیزات مختلف در پروژه‌های هتل هوشمند، ساختمان هوشمند، سالن کنفرانس و سیستم‌های SaaS طراحی شده است. این ماژول روی ریل DIN نصب می‌شود و با داشتن رله‌های قدرتمند، ورودی‌های کنترلی متنوع و سازگاری کامل با Tuya / Smart Life، یک هاب کنترلی قابل‌اعتماد برای پروژه‌های حرفه‌ای محسوب می‌شود.

مشخصات

• نوع کالا: ماژول کنترل 6 کاناله (RCU – Relay Control Unit)
• مدل: RCU-6 / PN6
• تعداد کانال: 6 کانال مستقل
• نوع رله: 16A برای هر کانال
• ولتاژ کاری تجهیزات: DC 12–24V
• روش تغذیه:
• تغذیه 12–24V (L مشترک، L1–L6 خروجی)
• نوع نصب: ریلی (DIN Rail)
• پروتکل ارتباطی: WiFi
• اپلیکیشن سازگار: Tuya Smart / Smart Life
• نمایش وضعیت: LED مجزا برای هر کانال
• ورودی‌های کنترلی: K1 تا K6 (کلید خارجی / سیستم مرکزی)
• حالت بازیابی برق:
• Power Off
• Power On
• Memory Mode
• دارای آنتن داخلی

ویژگی‌ها

• 6 رله قدرتمند 16 آمپر مستقل
• کنترل دستی از طریق دکمه‌های روی پنل
• نمایش وضعیت هر کانال با LED
• پشتیبانی از سناریوهای هوشمند Tuya
• قابلیت اتصال به سیستم‌های کارت هتلی و مدیریت انرژی
• ورودی Dry Contact برای کلیدها و سیستم مرکزی
• مصرف انرژی پایین و عملکرد پایدار
• مناسب استفاده صنعتی و تجاری

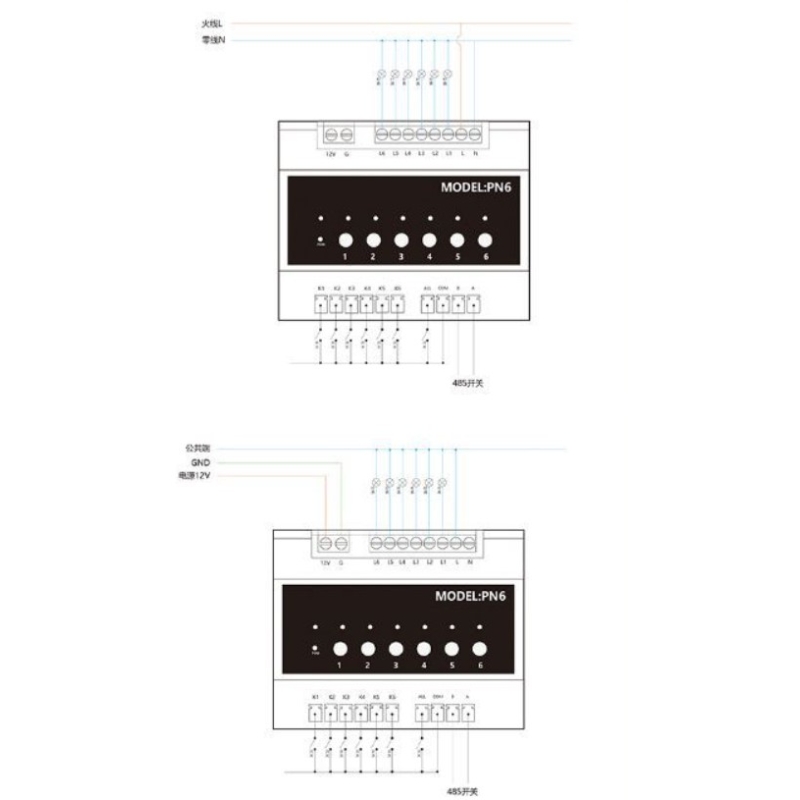

نحوه اتصال و استفاده

• ماژول را روی ریل DIN داخل تابلو نصب کنید.
• منبع تغذیه مناسب (12–24V) را متصل نمایید.
• خروجی‌های L1 تا L6 را به مصرف‌کننده‌ها وصل کنید.
• در صورت نیاز، کلیدهای خارجی را به ورودی‌های K1–K6 متصل کنید.
• ماژول را از طریق Tuya Smart / Smart Life به گیت‌وی WiFi اضافه کنید.
• سناریوها و زمان‌بندی‌ها را در اپلیکیشن تعریف نمایید.

کاربردهای رایج

این ماژول برای مدیریت هوشمند و متمرکز برق در پروژه‌های حرفه‌ای استفاده می‌شود و نقش هسته کنترلی سیستم را ایفا می‌کند.

• سیستم هوشمند اتاق‌های هتل (Hotel RCU)
• کنترل روشنایی چندبخشی
• کنترل پرده برقی و اسکرین
• مدیریت برق تلویزیون، پروژکتور و تجهیزات AV
• سالن‌های کنفرانس و اداری
• پروژه‌های BMS و Smart Building
• سیستم‌های مدیریت انرژی و صرفه‌جویی برق

The RCU-6 module is a professional 6-channel Zigbee-based controller (and optional WiFi version) designed for centralized power management of various equipment in smart hotel, smart building, conference hall and SaaS systems projects. The module is DIN rail mounted and with powerful relays, diverse control inputs and full compatibility with Tuya / Smart Life, it is a reliable control hub for professional projects.

Specifications

Product Type: 6-Channel Control Module (RCU – Relay Control Unit)
Model: RCU-6 / PN6
Number of Channels: 6 Independent Channels
Relay Type: 16A for Each Channel
Equipment Operating Voltage: DC 12–24V
Power Supply Method:
12–24V Power Supply (L Common, L1–L6 Output)
Installation Type: DIN Rail
Communication Protocol: WiFi
Compatible Application: Tuya Smart / Smart Life
Status Display: Separate LED for Each Channel
Control Inputs: K1 to K6 (External Key / Central System)
Power Recovery Mode:
Power Off
Power On
Memory Mode
With Internal Antenna
