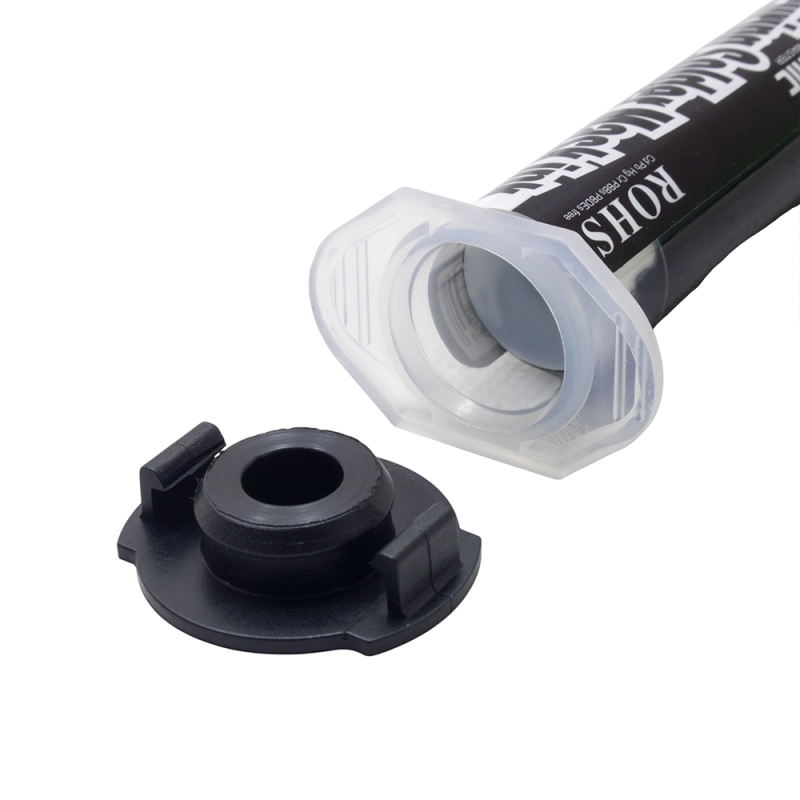

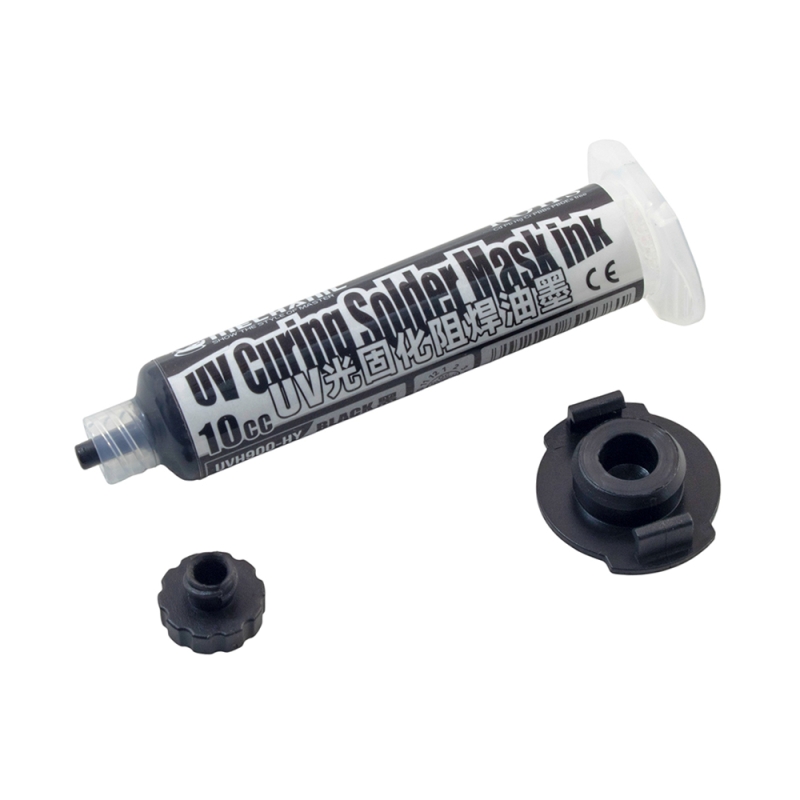

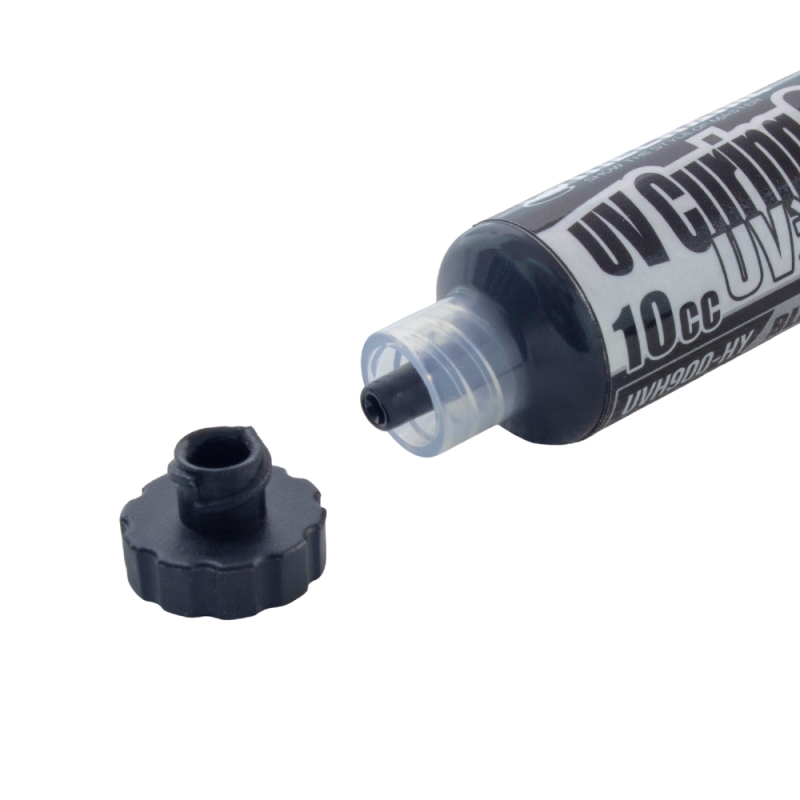

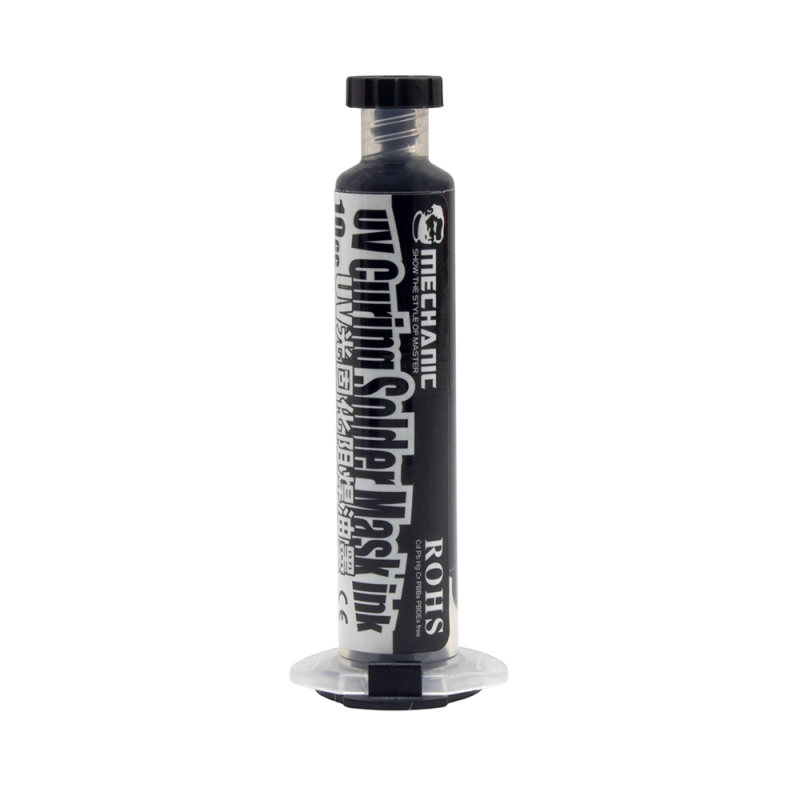

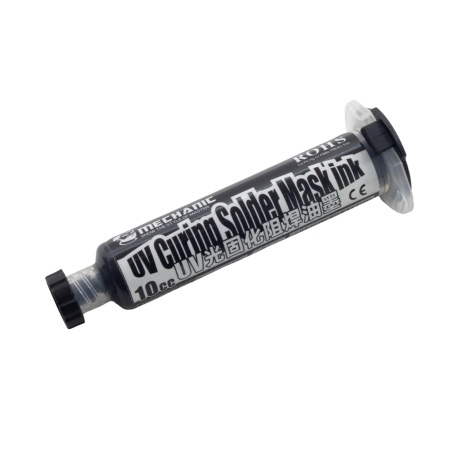

رنگ محافظ مدار چاپی UV مشکی 10cc مارک Mechanic

رنگ محافظ UV یا همان Solder Mask لایه‌ای است که روی بردهای مدار چاپی (PCB) اعمال می‌شود تا هم از فیبر و مسیرهای مسی در برابر اکسید شدن محافظت کند و هم کیفیت و سهولت لحیم‌کاری را افزایش دهد. محصول حاضر با حجم 10cc و به رنگ مشکی از برند Mechanic ارائه می‌شود. این پوشش علاوه بر جنبه حفاظتی، ظاهری حرفه‌ای و یکدست به برد می‌دهد. استفاده از آن باعث جلوگیری از ایجاد اتصال‌های ناخواسته بین پایه‌های نزدیک به هم در زمان لحیم‌کاری می‌شود و در فرآیندهایی مانند وان قلع نیز مانع تغییر رنگ و ایجاد اتصال اضافی می‌گردد. برای خشک شدن این رنگ محافظ لازم است از لامپ UV استفاده شود.

مشخصات

• برند: Mechanic
• نوع محصول: رنگ محافظ PCB (Solder Mask)
• رنگ: مشکی (Black)
• حجم: 10cc
• روش خشک شدن: با نور UV
• کاربرد اصلی: محافظت از فیبر در برابر اکسید شدن، افزایش دقت و کیفیت لحیم‌کاری
• سازگار با: انواع PCB
• مقاومت در برابر حرارت: مناسب برای فرآیند وان قلع

کاربردهای رایج

• پوشش و محافظت فیبر مدار چاپی (PCB) در برابر اکسیداسیون و رطوبت
• جلوگیری از ایجاد اتصال کوتاه هنگام لحیم‌کاری پایه‌های نزدیک
• استفاده در فرآیند وان قلع برای کاهش تغییر رنگ و اتصال اضافی
• زیباسازی و حرفه‌ای‌تر کردن ظاهر برد الکترونیکی
• افزایش طول عمر و دوام بردهای الکترونیکی

دستورالعمل استفاده از رنگ محافظ UV برای PCB

• آماده‌سازی سطح برد
  • • سطح فیبر مدار چاپی باید کاملاً عاری از چربی، گرد و غبار و اکسیداسیون باشد.
    • پاک‌سازی با ایزوپروپیل الکل یا تینر مخصوص توصیه می‌شود.
• اعمال رنگ محافظ
  • • مقدار موردنیاز از رنگ محافظ را با سرنگ یا ابزار مناسب روی سطح مسی اعمال نمایید.
    • به‌وسیله کاردک ضدخش، قلم‌مو یا تیغه صاف، لایه را یکنواخت و نازک روی سطح پخش کنید.
• فرآیند پخت و سخت‌سازی با نور UV
  • • پس از اعمال یکنواخت، برد در معرض منبع نور UV با طول‌موج مناسب (حدود 365~395nm) قرار گیرد.
    • زمان استاندارد:
    • لامپ UV با توان متوسط: 5 تا 15 دقیقه
    • نور خورشید مستقیم: 30 دقیقه تا 1 ساعت (بسته به شدت تابش)
    • پس از پخت کامل، سطح باید سخت، یکپارچه و مقاوم باشد.
• کنترل کیفیت لایه نهایی
  • • بررسی چشمی برای اطمینان از یکنواختی پوشش و عدم باقی‌ماندن حباب یا نقاط بدون پوشش.
    • تست مکانیکی سبک برای اطمینان از چسبندگی و سختی کافی لایه.
